【HAM 自制】低频率超便携的“金箍棒”天线2.0版本

主页（http://www.pttcn.net）：【HAM 自制】低频率超便携的“金箍棒”天线2.0版本

笔者的玩短波差不多2年了，从懵懂到现在可以熟练的操作电台。是要感谢在我成长的路上给我帮助的人。当初是大家一点点帮助我成长，我未曾忘记，做人懂得感恩很重要。故至今有什么好玩的想法不敢独享。

虽然至今仍然被个别带着眼镜的“大佬”教育误人子弟，但是我并没有在意，毕竟有则改之，无则当只苍蝇就好。

“树大招风”都懂，下面进入正题。

【HAM自制】160/80低波段便携天线

前些日子的公布了我的80/160米波段便携天线，受到了几个HAM的追捧，大家纷纷仿制，与几个仿制者互动交流，在大家一起的努力下终有所成。下面是来自于BI4OIL的手工作品。

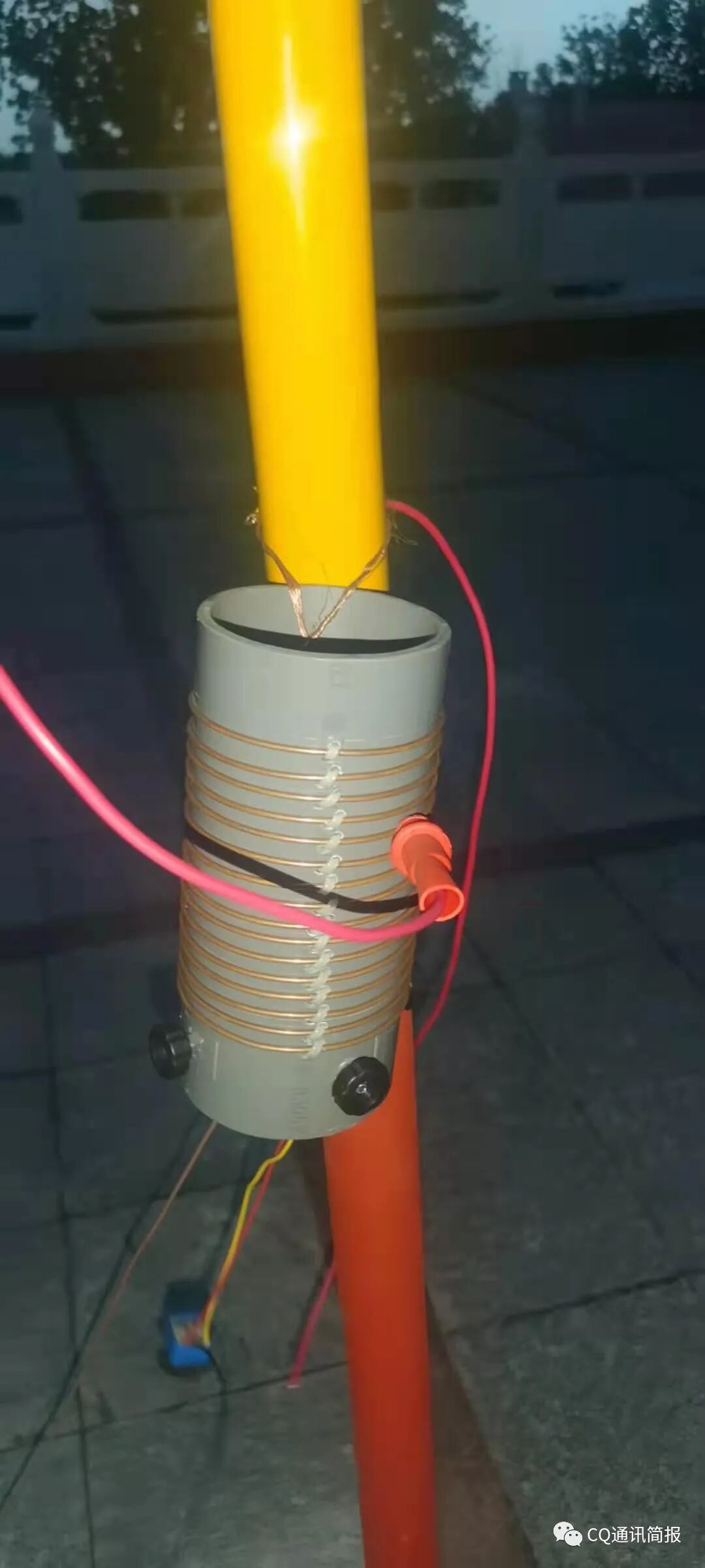

底部匹配线圈。从匹配线圈可以看出其扎实的手工作业能力。

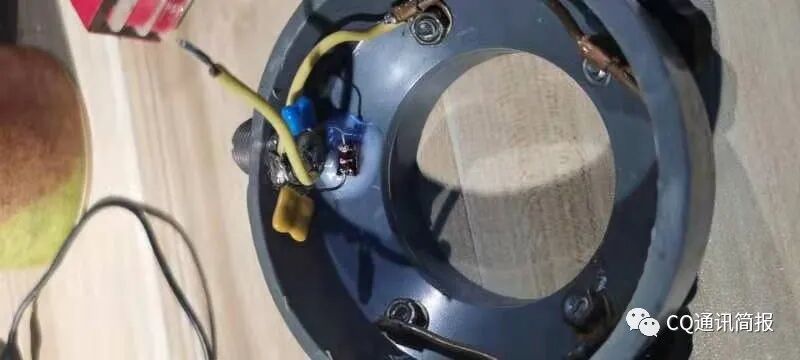

匹配单元内部的电容。

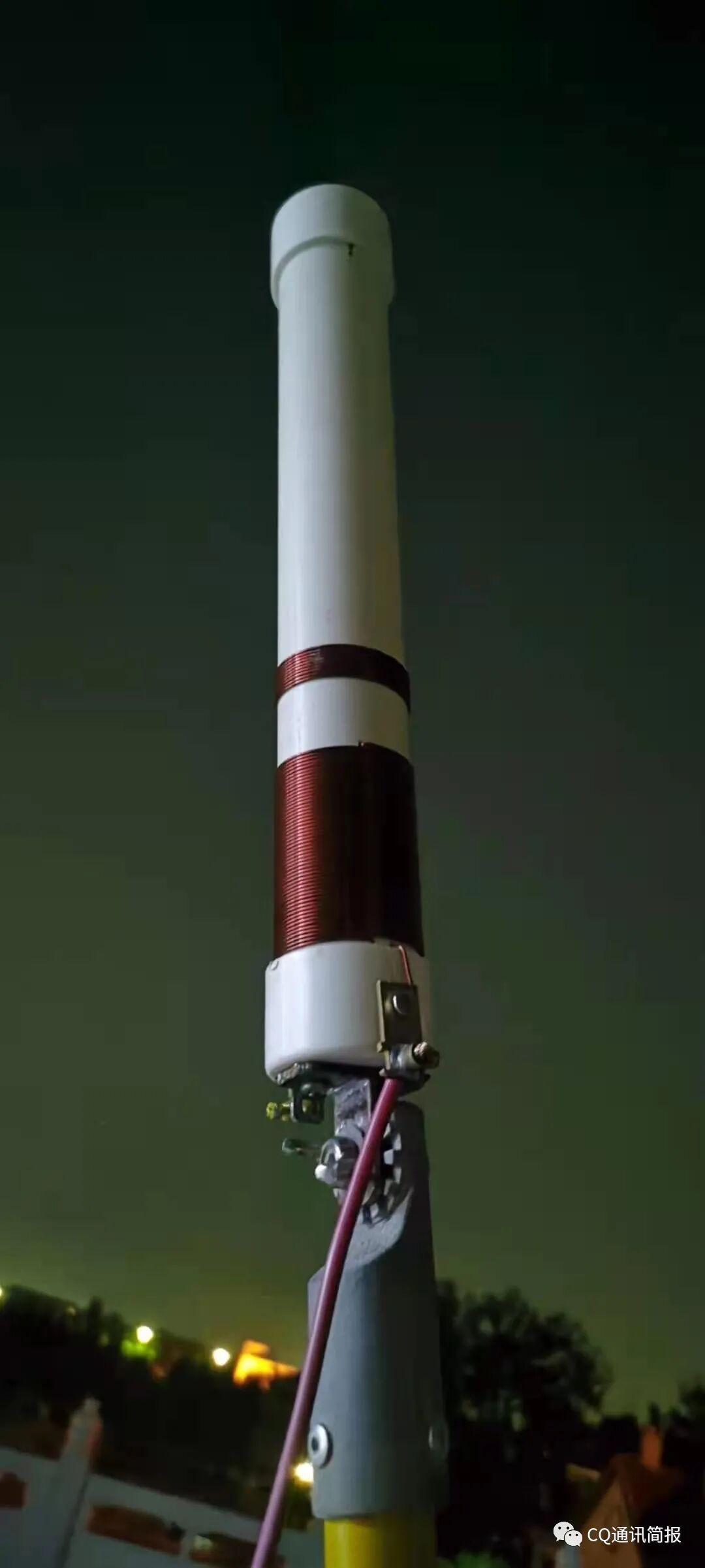

测试上部加感线圈细节

测试 “金箍棒”底部匹配线圈细节，

由于使用零壳棒且两头各有一个线圈，故起名为“金箍棒”天线。

这种通过调整顶部加感线圈与底部匹配线圈的做法很方便的在缩小天线的尺寸的同时保证最大的效率，在制造的过程中笔者与大家高度互动，大家纷纷获得了自己梦寐以求的天线，终于有资格踏入160米波段了。

这种天线特别适合居家固定架设或者野外活动时使用。不过加感必然带来的带宽的损失。笔者喜欢比赛，因此我决定开发一款适合比赛"金箍棒"2.0版本。

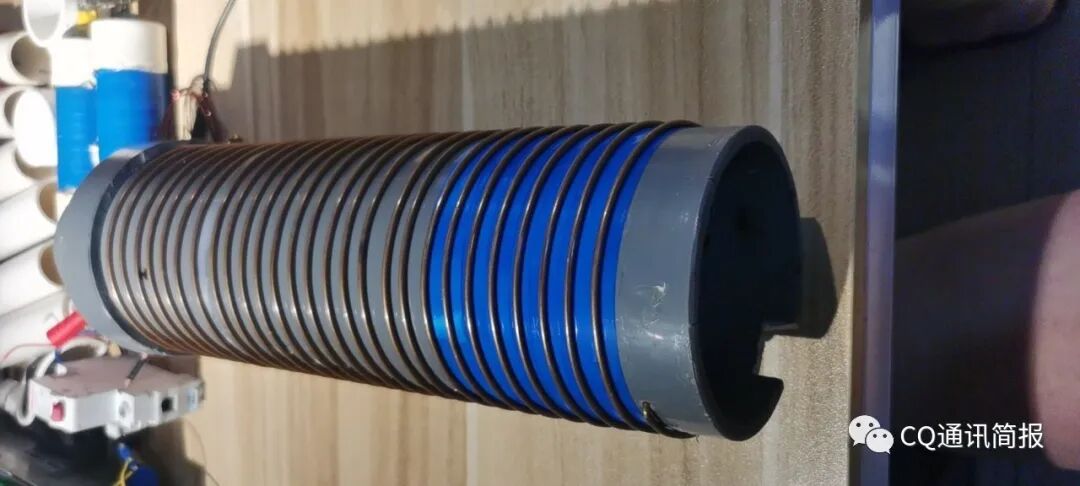

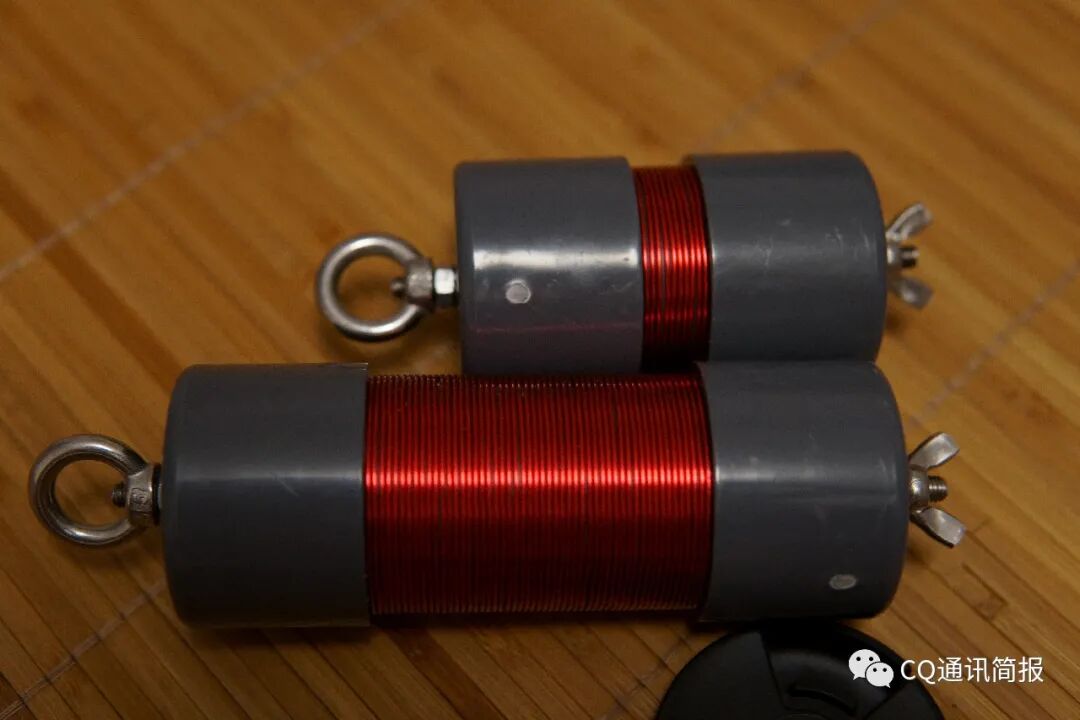

参考“金箍棒”1.0版本的基本数据，结合野外架台经验。我重新设计的金箍棒2.0版本的加感线圈。顶部拉环顺便当螺丝来固定电容帽振子。底部也采用蝶型螺丝野外拆装快速。由于以前的设计方式在天线架设好后也不容易调整波段，所以我这次把顶部设计成分体，架设的时候也主要依靠自然环境。

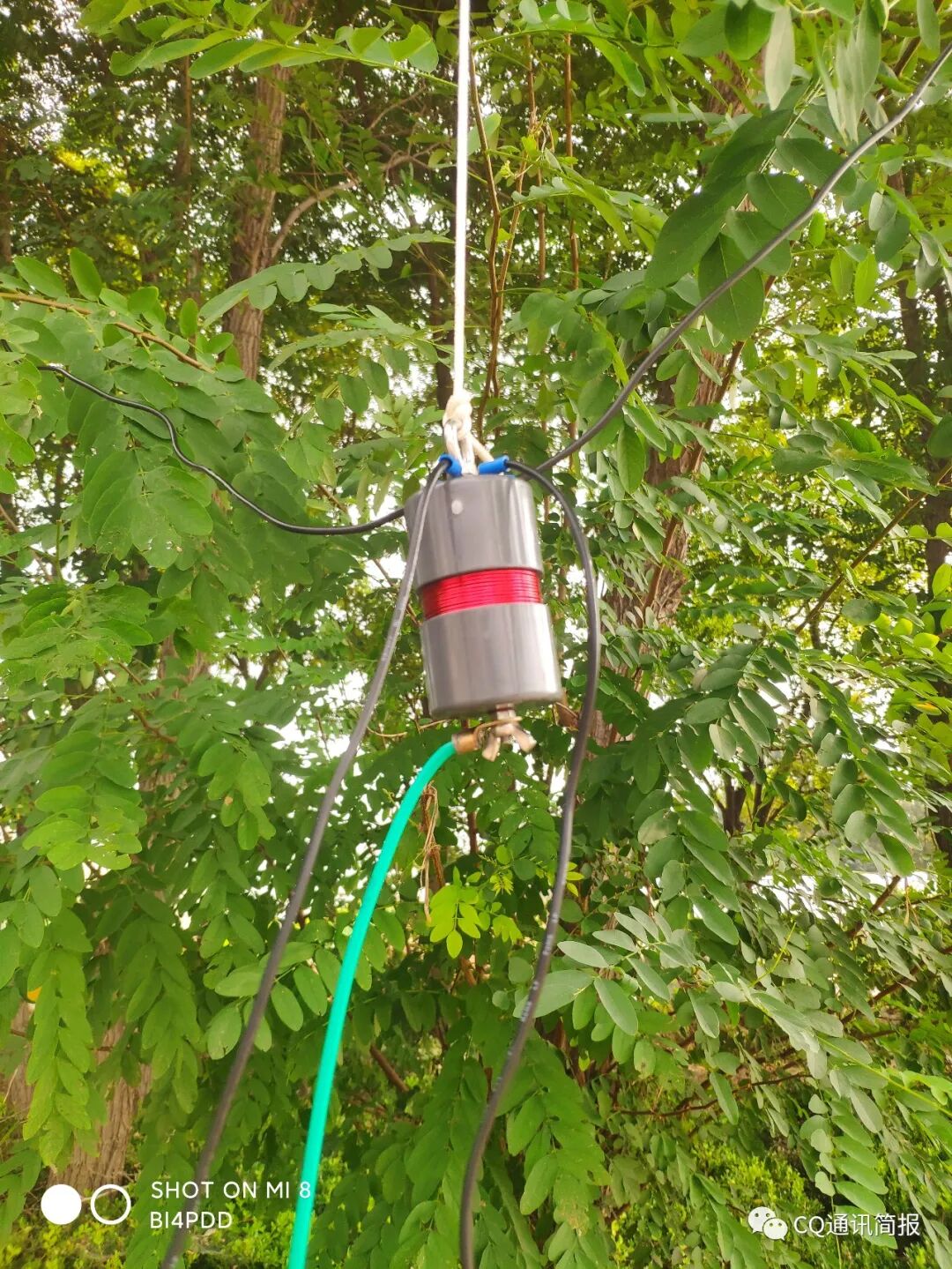

160米电容帽与线圈组合示意图

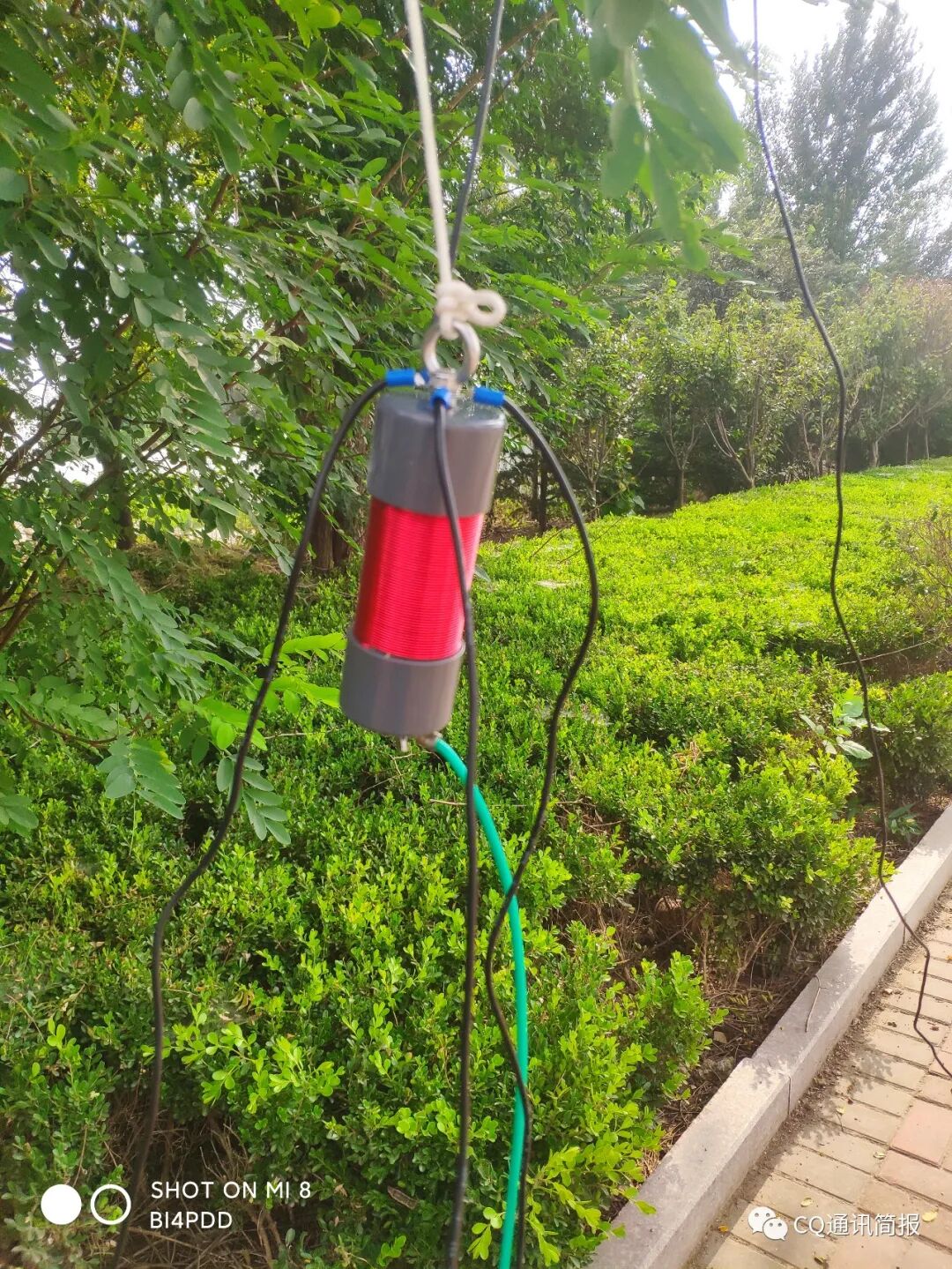

80米加感线圈与电容帽示意图。

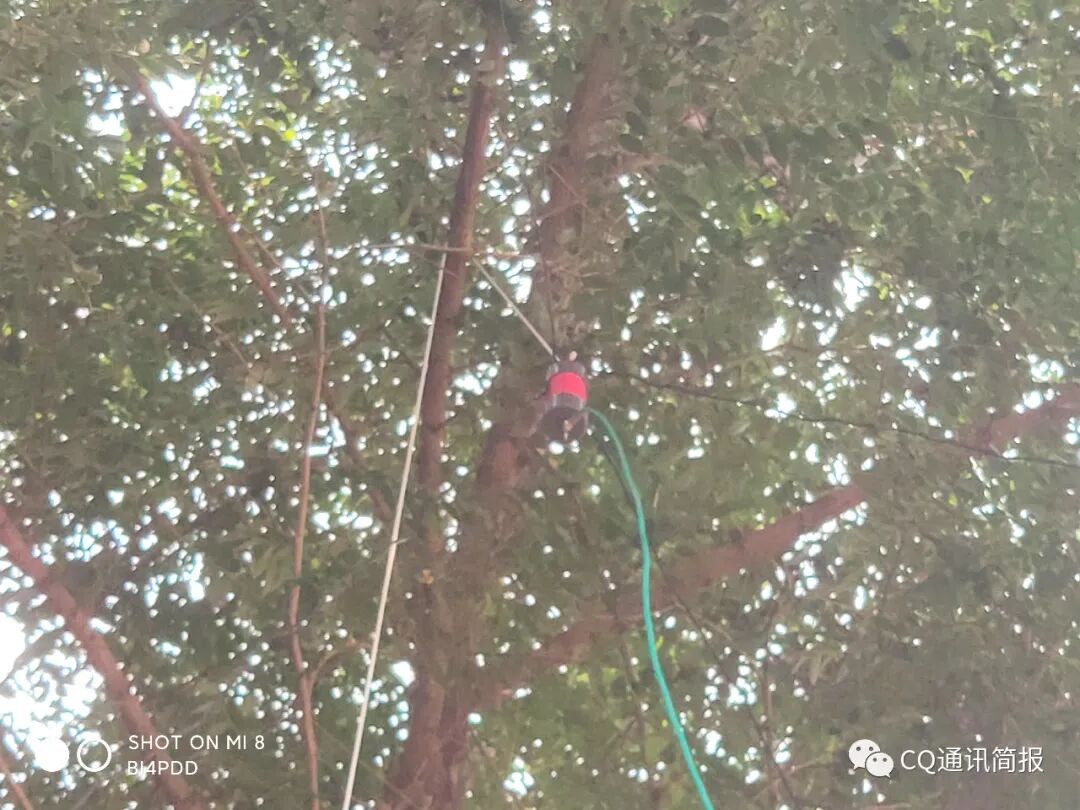

升起后的样子

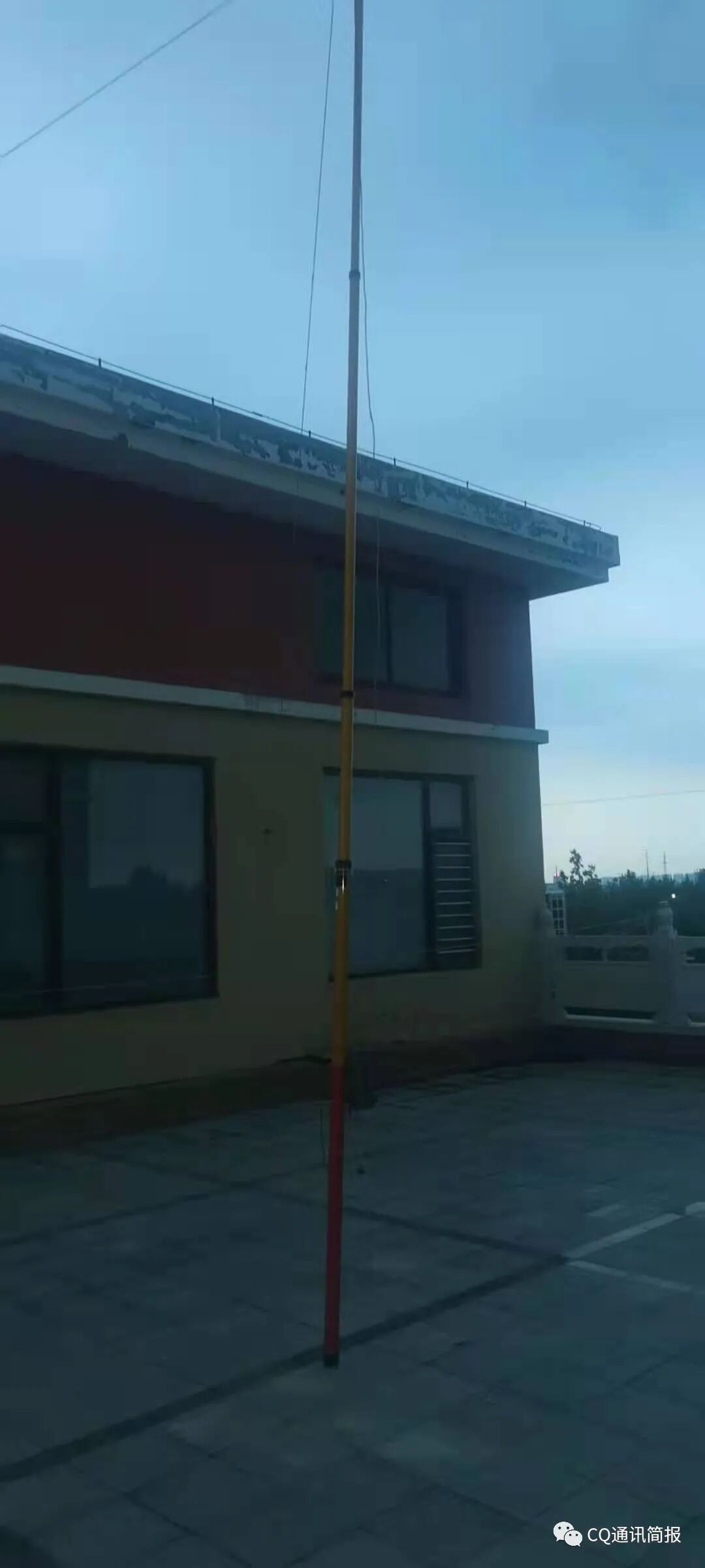

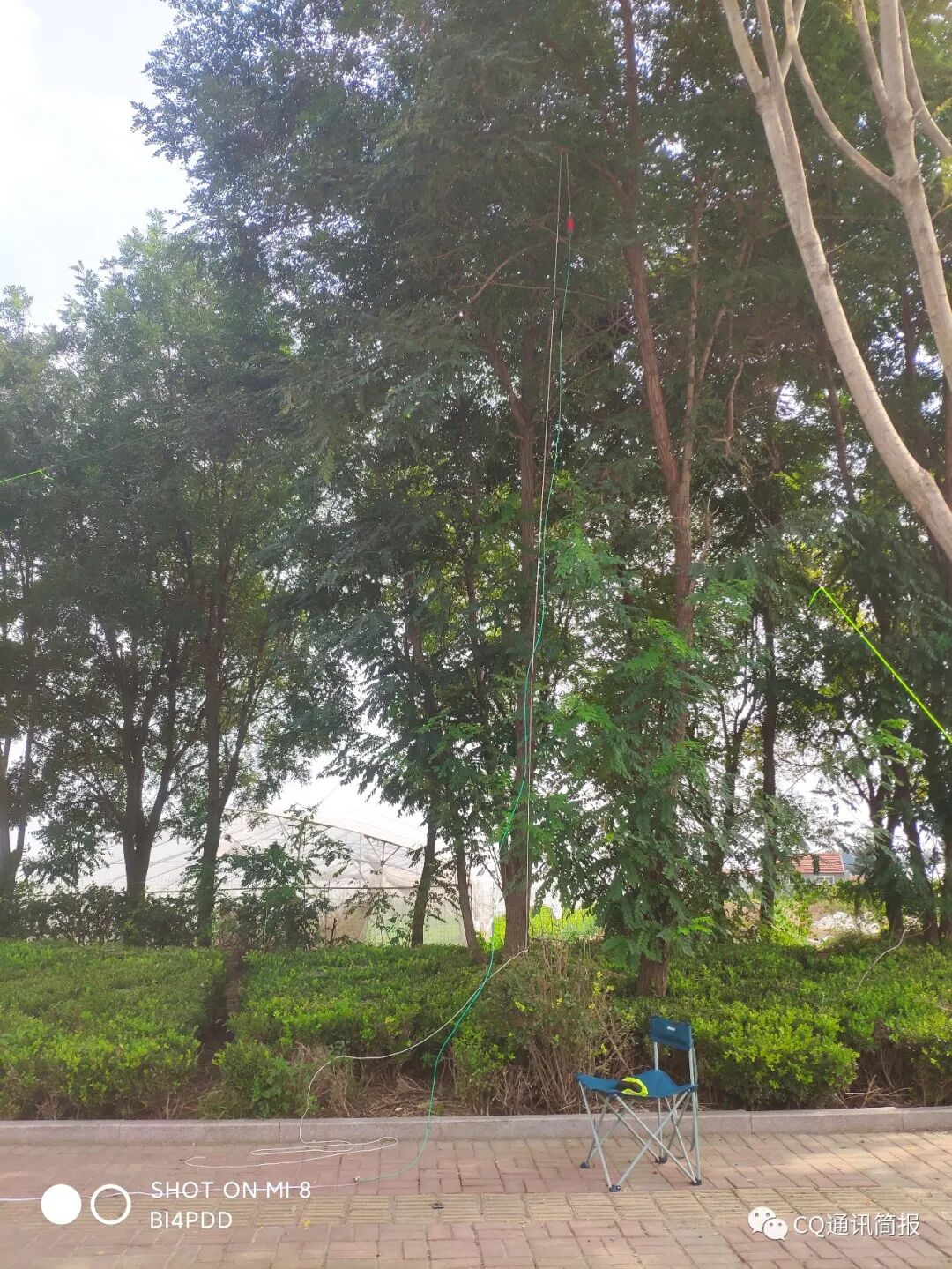

160米波段全景图

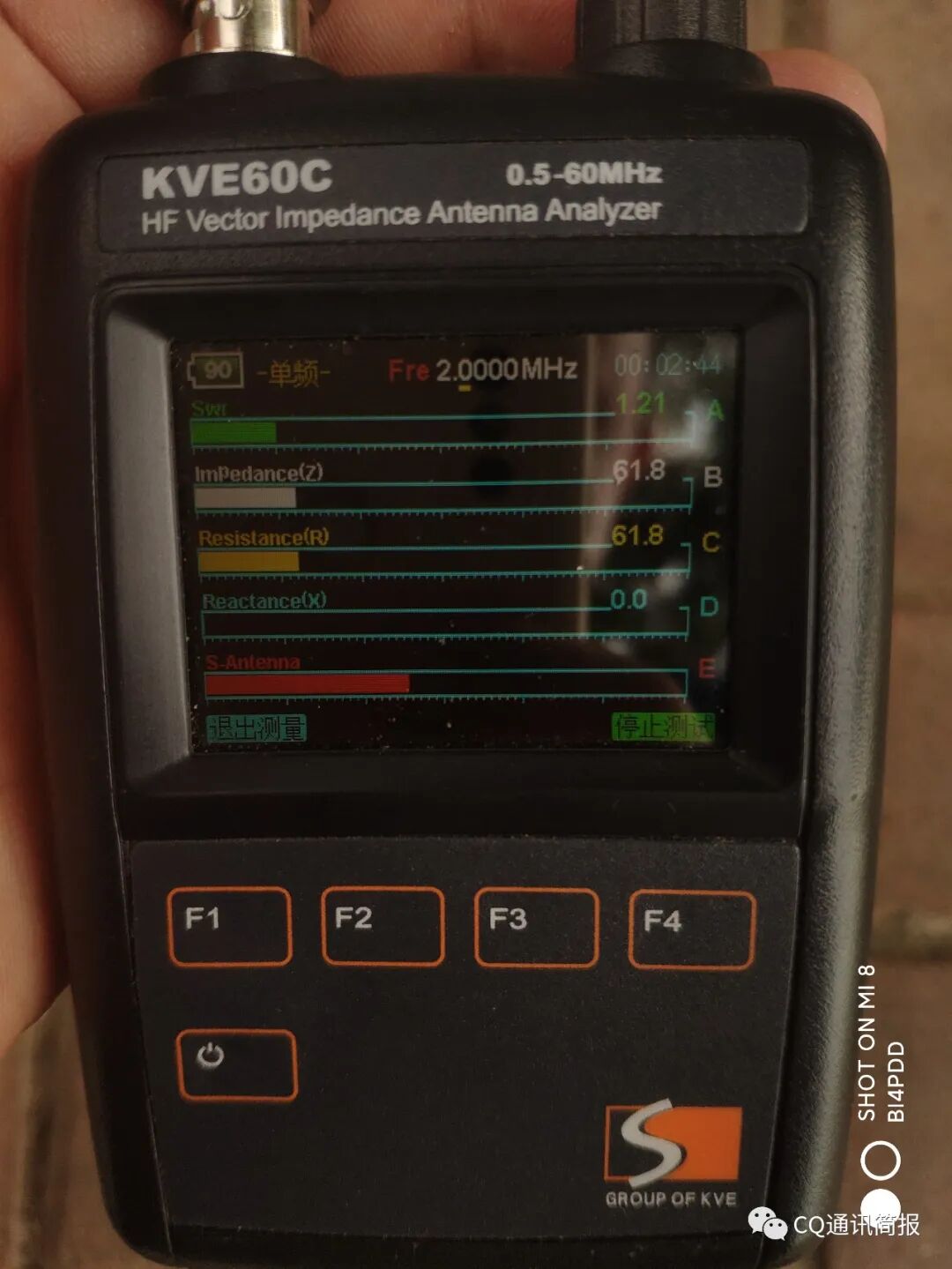

想要比赛使用就必须能工作在整个频率的带宽，不加感的全尺寸似乎只适合集体台多人架设。而笔者所有的装备都是依靠自己，且还要能背负到架台目的地，因此加感是唯一的选择，而加感使得带宽狭窄，这个问题似乎挺无解。毕竟比赛的时候不能扭两下波轮就出去调整下匹配线圈。所以我采用了一个很取巧的方法来改造匹配部分，经过两周的折腾终于成功，驻波还是很给力的，到截稿前，我仍然持续改进优化。不出意外的话这应该是国内在效率一定的情况下。最轻量化，也最容易架设的低波段天线了。
