无论是爱好者聚会，周末户外运动，QRP比赛，IOTA或SOTA/POTA激活，我总是不遗余力的挤一点时间，尽可能架上电台玩一会。

现在我的大部分操作时间都在户外。虽然我也想在室内操作，但社区内糟糕的电磁环境，复杂的邻里关系限制了我的天线架设。

除了喜欢研究历史、养海缸和户外活动外，我还特别喜欢无线电野战装备。我喜欢便携式电台、便携式天线、电池组以及所有能使户外操作高效和方便的配件。我个人很喜欢沉浸在自己的世界里。像无线电，我现在户外的装备就有两套，分为徒步背负的轻载系统，和开车前往的重载系统。

上半年辅导了一名高三学生，下半年也有下半年的事情，现实与梦想随着年龄也越来越不那么容易兼得了。前些日子跟大家分享了几个野外的帖子，有热心的朋友对我的户外装备表现出了浓厚的兴趣。今天跟大家逐步分解告诉我轻载系统都装了啥？

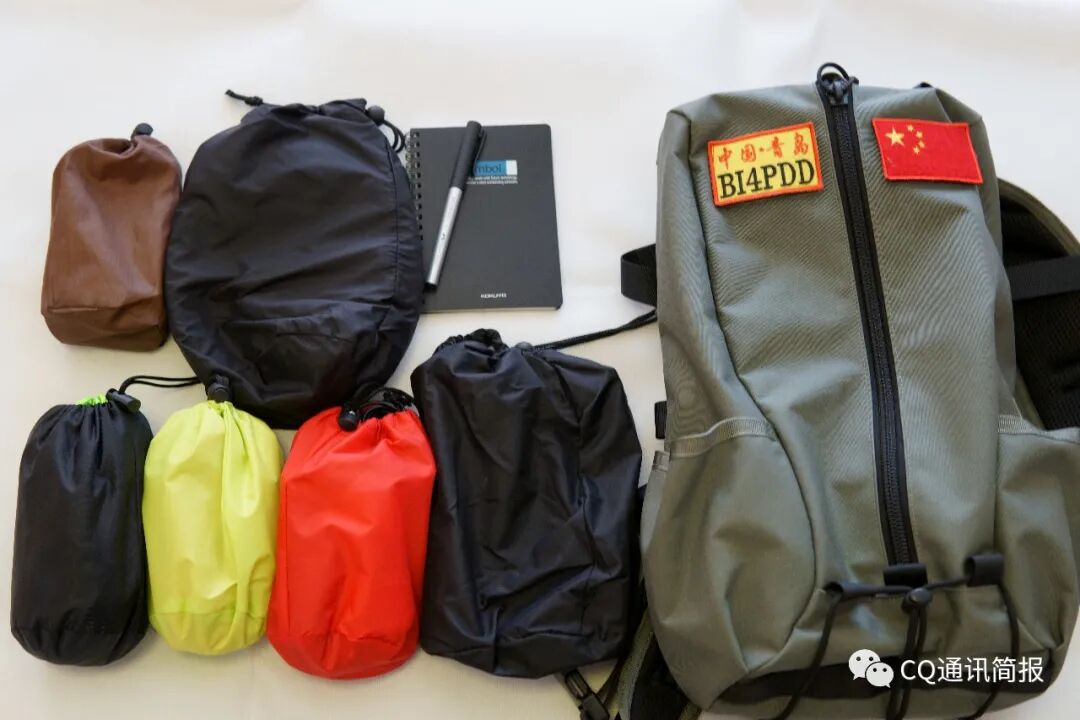

装备由6个小袋子与一个背包组成，装的都是常用

背包：

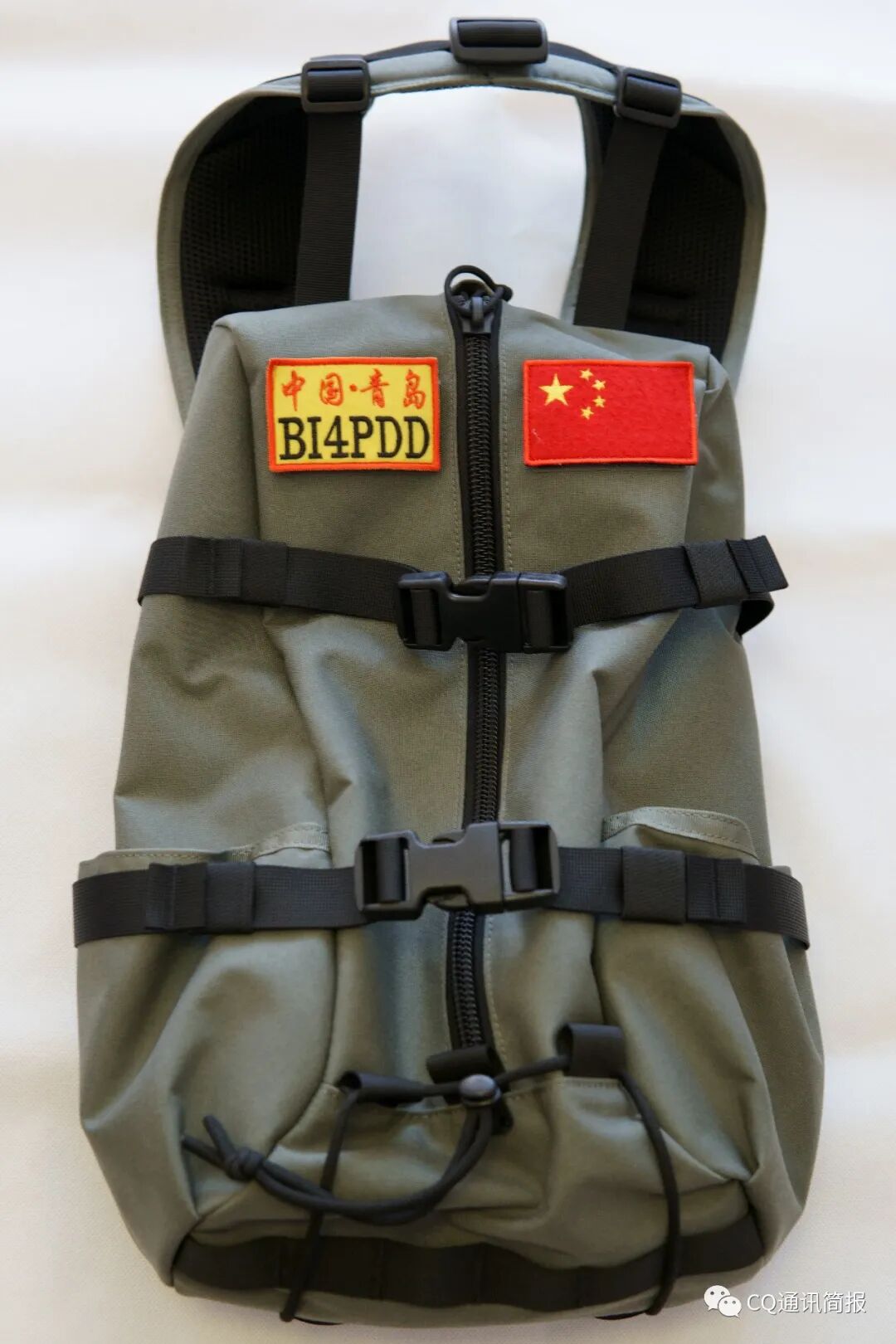

山人基户外通勤小包，标称10升的容量，实际上可能还要稍大一些。

优秀的背负系统是他家的特点，全系列通用。让小容量的背包背带不再简约

体积虽小但是有着堪比大型背包的舒适感。

电台：

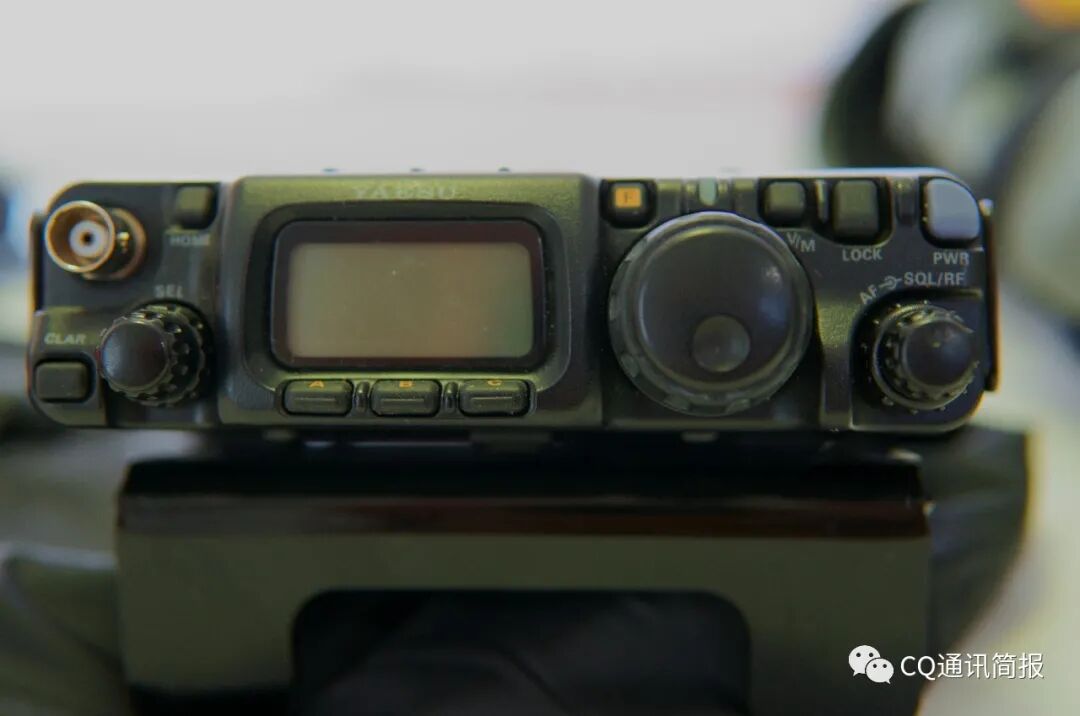

八重洲的817/818，畅销20年的一款全模式电台，我给添置了300HZ的CW选配件。该电台能被我选择轻便背负系统主要由一下特点：

1. 可内置电池，我将原装的充电系统改造成可充电的4500毫安锂电池足够一天使用。


2. 坚固的外壳，一体铸铝的骨架与上下金属壳体兼具耐用与坚固。

3. 小巧便捷的外形尺寸，长宽高设计合理可以很方便的放入背包的间隔。

4. 全模式工作，从UHF/VHF/HF全部覆盖，一部电台解决很多麻烦。

5. 传统二次变频架构，前级设计虽然老旧，但是动态照比新式SDR机器还是可靠不少。

   【HAM说】市场上最坚固的两个 QRP 电台

天线：

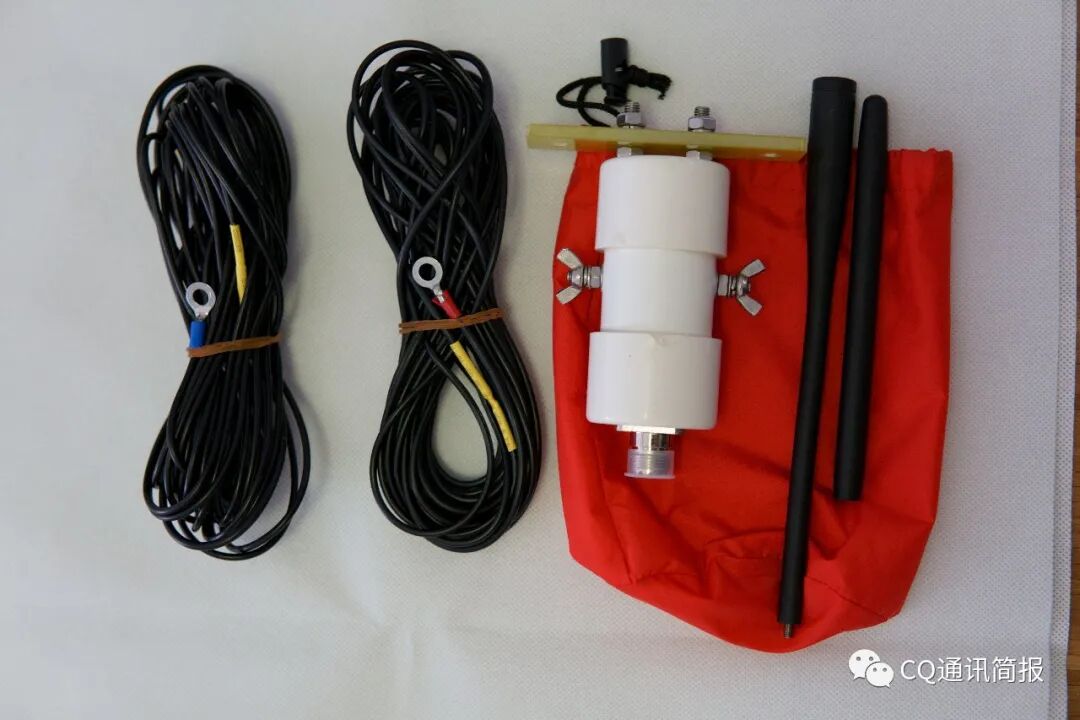

UHF/VHF/50M采用原机天线，性能满足日常需求，另外一套UV段DX天线我给归入重载系统去了。HF方面我参考网上众多的天线，最终选择自制了一款7M 14M 21M三波段偶极天线，重量含巴伦不到500克，天线全长20米左右，即满足性能又满足轻便的要求。

【HAM说】自制天线测试——国内首个POTA题材的架台报道

天调ATU：

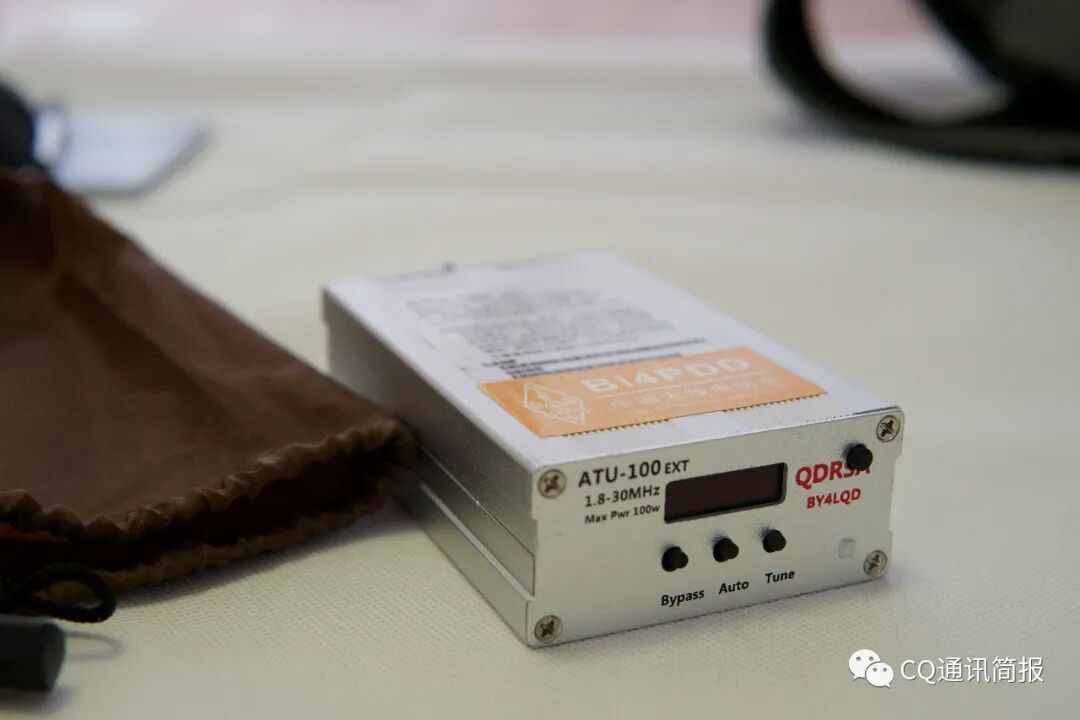

本地无线电协会搞了一个ATU-100开源天调套件的制作活动，我订购了一套。包括前后面板全金属外壳。因为我QRP的爱好，刷新的低功率起调固件。自己又在原作者基础上改动了下供电，内置1800ma/12V锂电。调谐相当精准，配合我的20米天线可以从160米-6米波段全部达到1.05的驻波，效率99%。于是我又联系协会发起者BG4NQL订购了一套，准备给重载系统用。

【HAM自制】协会版自动天调制作图解

【HAM自制】协会款自动天调改造

馈线：

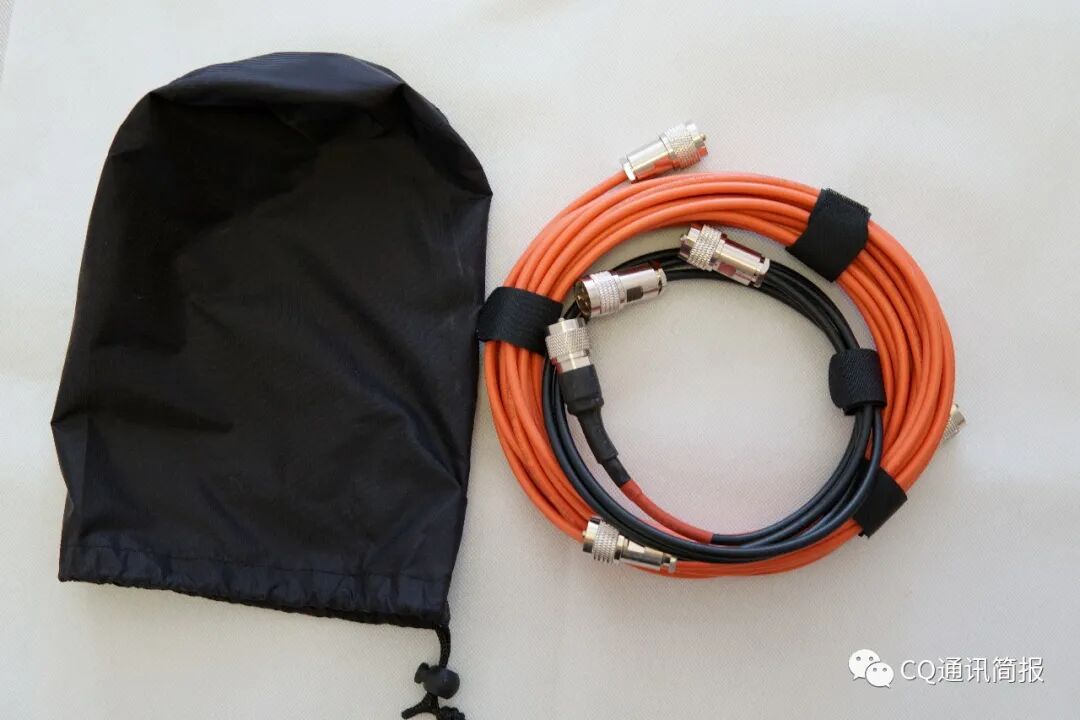

橙色为主馈线，10米长50-3多股发泡低损耗馈线。我以前写过几期关于馈线的帖子，希望大家在馈线上不要太省。黑色为两段大约70公分的50-3馈线，当作跳线用。全部接头都是使用M头，户外结实坚固才是最重要的。

【新手向】该如何选择一款合适的馈线，商家不说的秘密

天线架设系统：

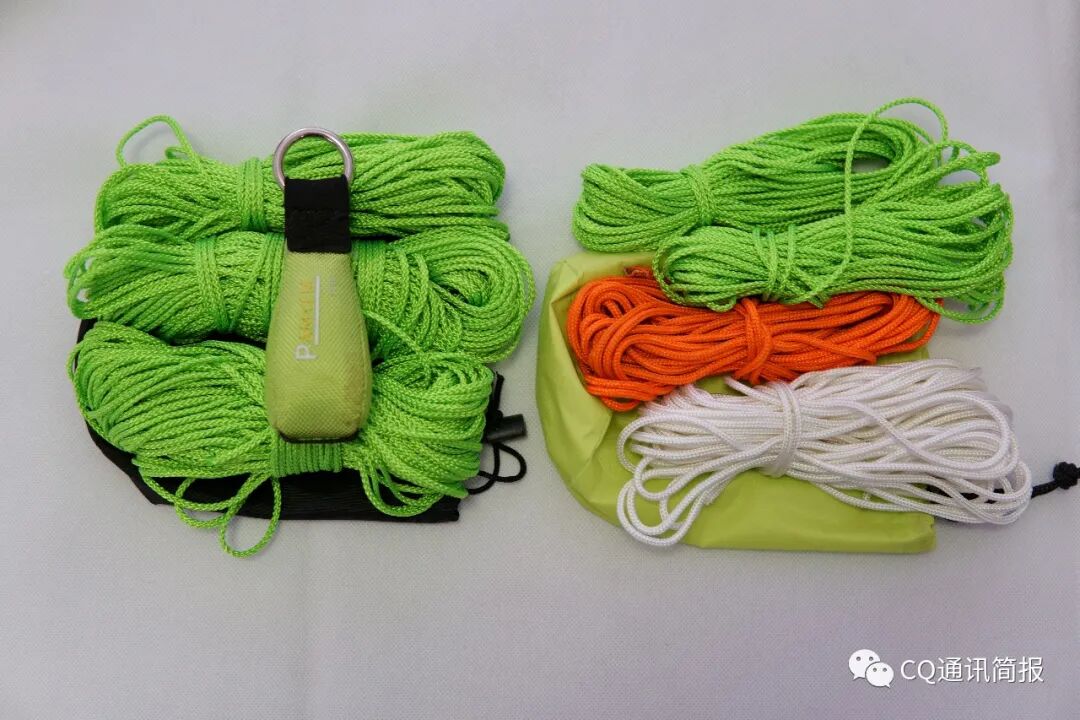

因为我去的户外多是公园和一些保护区，不乏高大的树木。我这里利用树木做天线支撑杆，包括一个软结构的抛绳配重，万一击中树木不会打伤树木或者反弹回来伤害人员车辆。绳索系统由30米直径2毫米两组、20米直径2毫米、10米直径2毫米两组、10米直径4毫米两组的构成，方便应付不同情况。另外各种支撑杆我归入重载系统，在这里就不做过多介绍了。

【HAM说】神奇的园艺师抛绳器

杂项

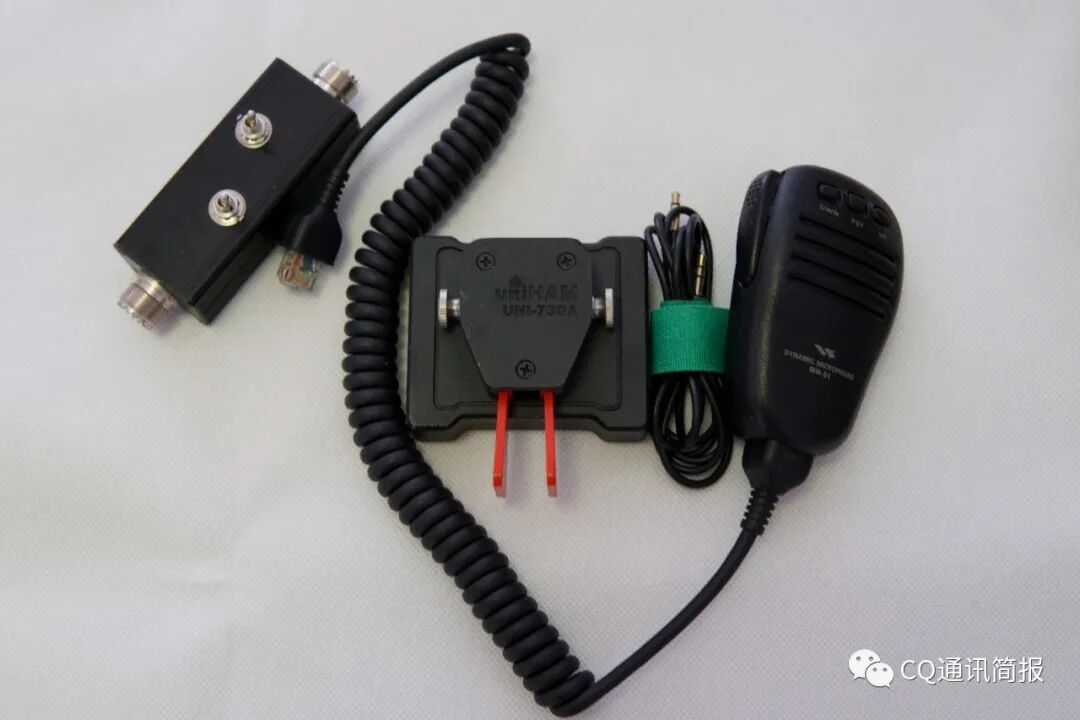

配合日常QSO使用的MH-31型手咪，以及CW准备的自动双桨电键。旁边黑色的小装置是我自制的两档可调衰减器，内部每个单元由6个电阻构成，比市面上的一众步进式衰减器都要精准。可以做到10dB和20dB精准衰减。误差不大于0.5%

【HAM自制】创造奇迹的可能——QRPP中衰减器的自制及使用

【HAM自制】衰减器的用途与自制

【HAM 自制】硬核向——解密我的衰减器

日志：

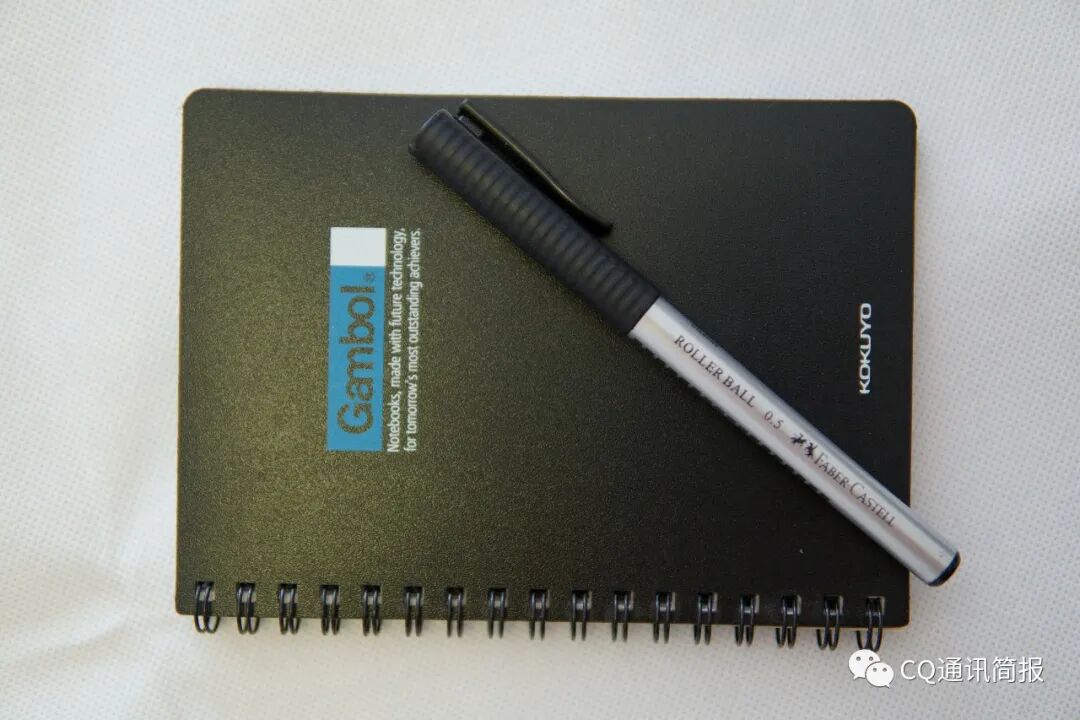

轻便系统没有使用任何电子日志系统，在重载系统里我使用N1MM/LOTW配合笔记本电脑记录通联情况。在一个人户外架设我选择使用传统的笔与本子，这里跟大家分享下我使用的品牌，有兴趣的可以自行查询。使用手感一如既往的优秀，大家可以试试，并不是任何广告。

那么你喜欢业余无线电运动么？如果感兴趣关注我的公众号我将分享我的业务无线电生活。这里是BI4PDD——73！
