主页（http://www.pttcn.net）：【HAM自制】TOP1波段的一种天线制作方法 玩无线电就是折腾天线，少研究设备多研究天馈，方得始终。在天线的折腾方面，我一直不遗余力，折腾两年时间，我终于迈入了 TOP1 波段的门槛 便携和性能是相对的... 我从没有声称这是一个值得选择的天线：相反，我希望永远不想在顶级比赛台上见到使用这样的天线。然而，许多火腿因为空间问题甚至没有这个波段的天线。这个时候它才是我们平民的法拉利。 本文是关于如何在一个非常小的空间用非常小的天线中获得最大性能的话题。 尽管您可能在其他地方读到过什么，但缩短型天线（如图处所示的天线）确实能在 160 米处工作得很好，这个方案可以解决所涉及的高压和高电流。
如果你想这样做，你必须做你的手工作业

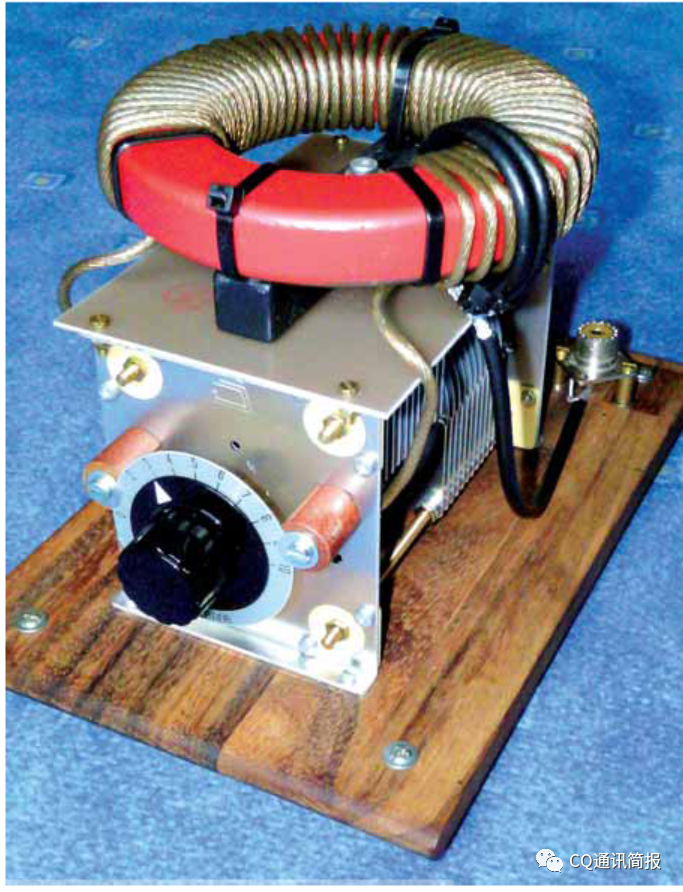

你无法买到这种匹配盒，但你可以很容易的做一个。它只有一个可变电容器和线圈。但它是一个非常特殊的电容和一个非常巨大的线圈。因为天线系统的电流相当大，所以这是这是必要的。只需 40 到 50w 的功率在馈线的双 Ammeter 中产生高达 4 安培的 RF 电流。
本文参考由 DF2BC 在 2011 年 5 月第 332 页和 333 页的"CQDL"杂志上的一篇文章中描述的内容进行了介绍。

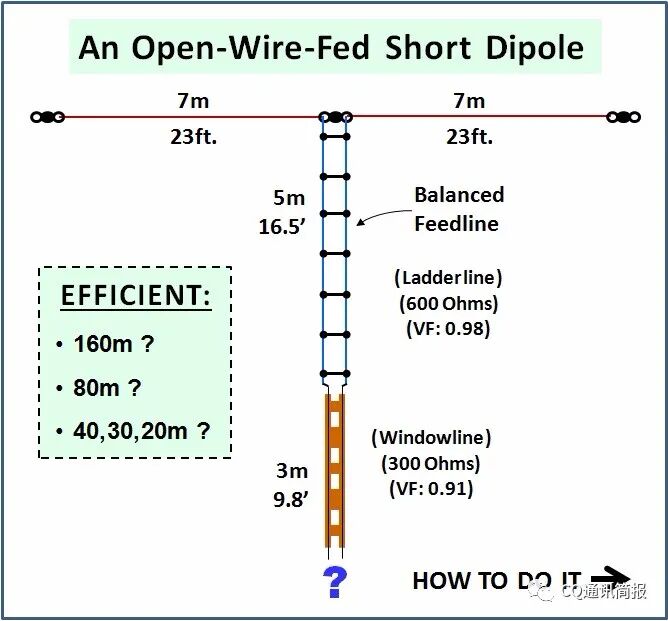

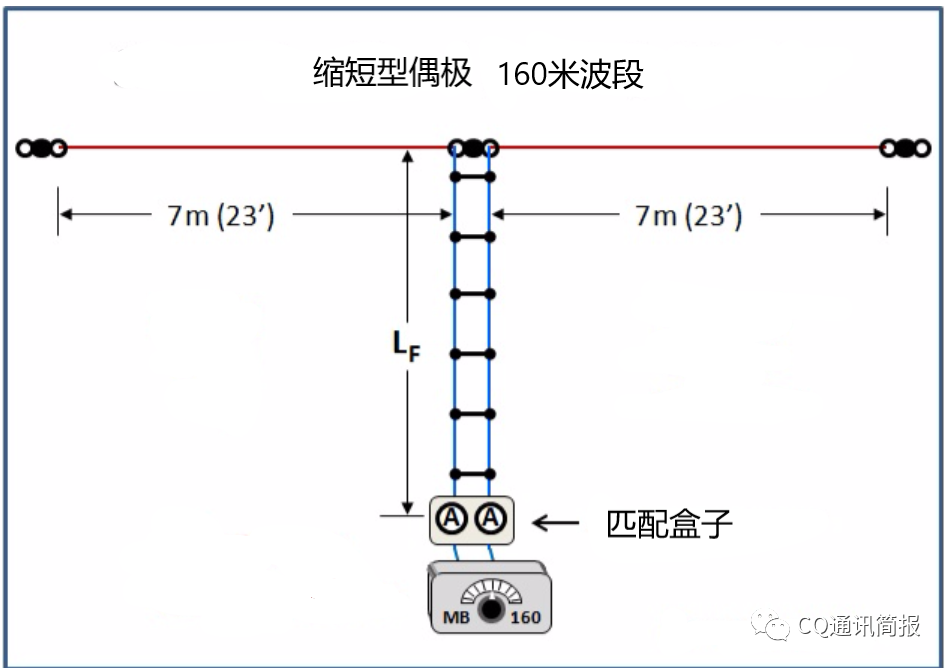

以下是路线图关于如何建立自己缩短高效 160m 天线系统。您是认为此天线效率低？那要看跟谁比 对于缩短的天线来说，天线系统（天线 + 匹配和）相对有效。 与全尺寸（260英尺）的偶极子相比，它肯定是效率低下。 我必须再次强调，你不能去随便买一个巴伦来处理这个问题。

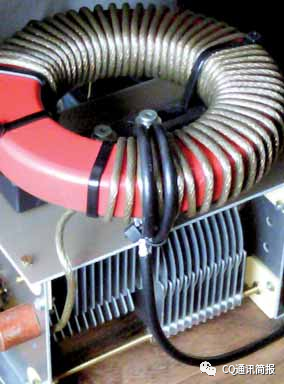

如下文所示，线圈必须由厚电线（13 或 12 AWG）制成，以便处理巨大的 RF 电流。 与所有其他类型的电路相比，这种类型的电路有两个优点：
C1：空气电容， 2mm 间距。用15或者25- 150 pF， 4kV.
L1： 线圈53 uH， 2.5 平方 电线在 T-520-2绕制47圈
L2："滑动线圈" - 双屏蔽 RG-58 的 2 圈。 (中国集群通信网 | 责任编辑：陆涛) |
