成本170元以内的7.023M CW业余无线电QRP玩法参考
时间：2023-07-12 来源：未知 作者：陆涛 点击：
次
主页（http://www.pttcn.net）：成本170元以内的7.023M CW业余无线电QRP玩法参考
非专业玩家，之前就听说业余无线电是比较烧钱的爱好，而且个人现在住的房子环境也有限，在靠近市区的地带，也不是楼顶，没有万恶的资本主义的house + 凯迪拉克的配置。不好搭设好的天线，所以搞个专业的台也是白搭。
综上所述对我来说QRP是个不错的选择，没有设备自己做嘛，我们的目标是追求最高的性价比，也就是合理costdown，在不降低体验的基础上降低成本。废话少说，上图
发射接收机，选择的是diy超级章鱼，这个目前看来是个很成熟的东西，据说可以通过验机，电源部分用7805，可以直接用开关电源火牛，实测和干电池没区别，接收有电感 + 双晶振滤波，NE602差频。发射功率放大采用的是D882，实测输入功率可以到5w左右，如果稍微改一下成IRP250之类的话，我估计可以放大到20W左右....当然没试过，我买的是网上的套件，不到100元，买来也就是一个焊接的事情。
当然，一次焊接比较多的器件和调试麻烦，建议先买个简单的套件 皮鞋之类的练练手，不到20块钱的东西，甚至板子都不用买，自己用废的零件就可以搭出来，个人认为皮鞋的电路其实设计的很好，如果接受前级加个晶振滤波的话，效果会更好。
电键这种简单的东西，还买现成的干嘛？窗框回形针弹簧自己做。当然这是普通电键，建议如果要自己买电键的话，就去买自动键好了。自己diy还是要一点追求的，就是尽量接近正式的电键的风格，我用的是不锈钢的窗钩锯开制成的
馈线：SMA延长线一根，20多 1:6巴伦：这个是被坑了。。。网购的40元，拆开一看就是一塑料盒+磁环+线圈，完全可以自己DIY。之前不清楚不平衡线路转平衡线路时对巴伦的原理很迷惑，现在搞清楚了
天线：最简单的长线天线，随便找到的铜芯电线，但是注意要多铜丝芯线，不要单股的。适配1:6巴伦
音响和电源不算成本。

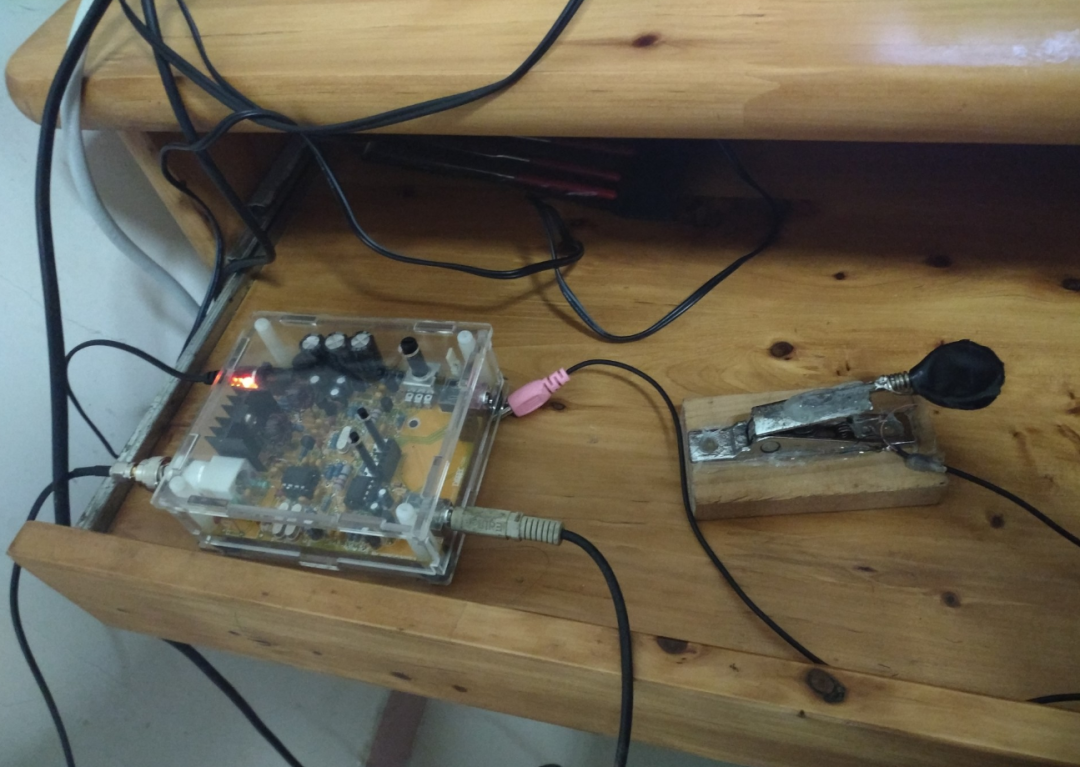

最后连接起来，到了傍晚，就可以听见此起彼伏的CW信号了，像稻田的青蛙鸣叫一样。。。。
QOS还在进行中，主要是对莫尔斯码还是不太熟悉，抄码有困难，现在听多了感觉都幻听啦。。
