设计底板时，无线模块的天线应该怎么放置？

主页（http://www.pttcn.net）：设计底板时，无线模块的天线应该怎么放置？

随着物联网的不断高速发展，市面上涌现出越来越多的智慧产品，如智能家居，智能交通，智能城市等，这些终端设备都是靠无线收发模块来实现信息的传递与接收。

由此，我们知道无线模块在物联网运用中是不可或缺的。往往无线模块都需要一个底板来与之匹配，可以使无线模块在运用中更好的发挥性能。那么我们底板的设计就尤为重要，怎么设计就是我们比较关心的问题，今天我们就来简单说下无线模块底板设计的注意事项。

底板设计最主要的是要注意无线模块天线的预留空间，我们目前最常见的天线无外乎陶瓷天线、PCB板载天线、外接天线（这里只是一个统称），接下来就根据几种天线分别来简述底板的设计。

1、外接天线

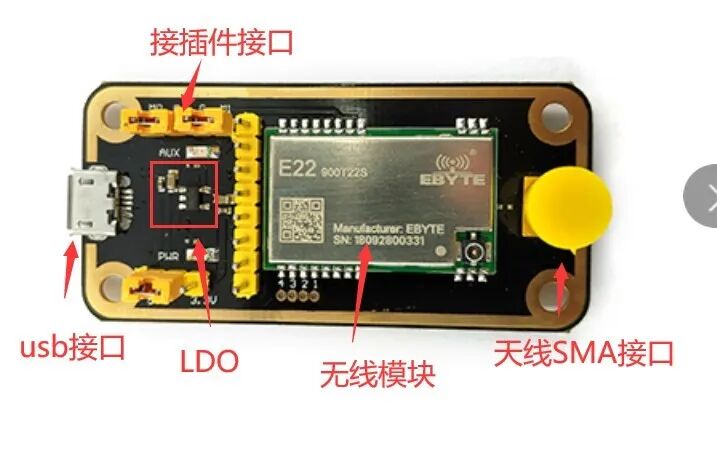

图1

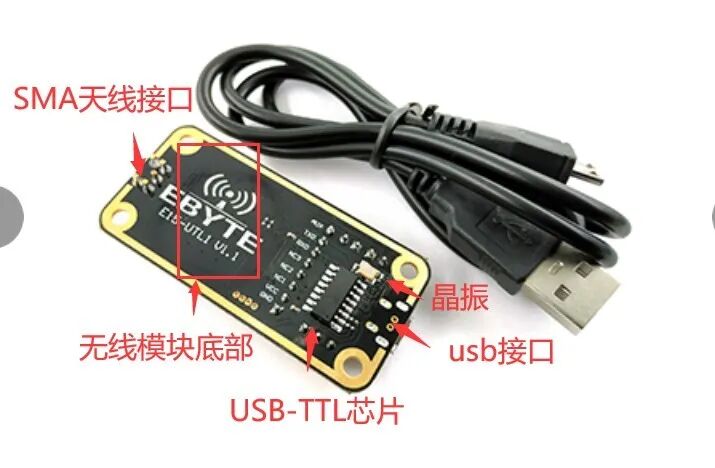

图2

如图1，是一个典型的外接天线的无线模块底板设计。由图1、图2，我们可以知道左边是USB接口，LDO，接插件接口，晶振，USB-TTL芯片，模块底部没有元器件和走线。

我们设计的时候模块底部尽量不要走高速线和放置对射频信号敏感的元器件，模块单独放置在一块区域，这样可以防止和其他功能模块之间相互干扰造成通讯不良。

外接天线SMA在最右侧，防止射频信号通过天线辐射出来之后对其他敏感器件的影响。

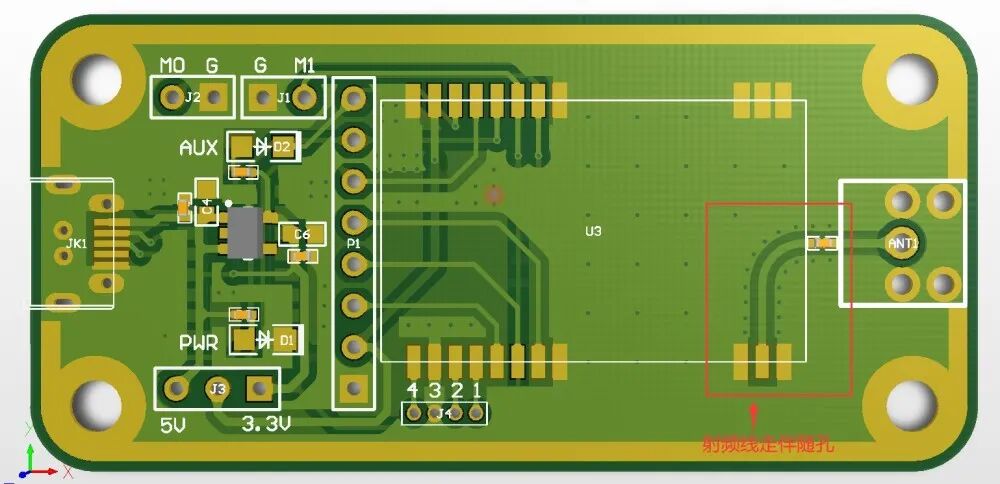

图3

从图3可知，当我们在底板上引出射频线到外接SMA头时，射频走线需要有伴随孔，让射频信号与地之间形成涡流，即空间上的回路，让辐射出去的信号一部分的被吸收，从而减少射频信号辐射对板内其他信号的影响。另外一个原因就是法拉第屏蔽，加上地孔可以有效的防止其他信号对它产生干扰。

2、陶瓷天线、PCB板载天线

陶瓷天线、PCB板载天线底板设计类似，这里就统一说明。

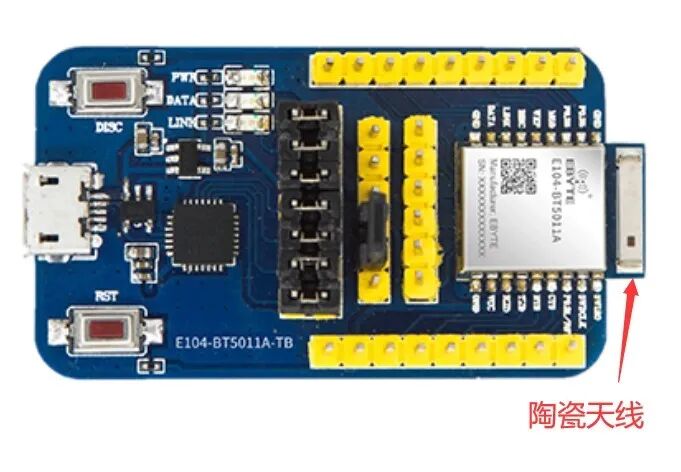

图4

由图4可以看出左边和图1是一样的设计，这里就不赘述了，重点讲一下右边天线的放置。

可以看出我们设计的时候，需要把陶瓷天线放置在板边（有时候由于某些限制，天线需要放置在底板内，这时候就需要把底板上和天线对应的位置镂空或者不铺铜）或者把天线放置在底板外边悬空，这样是也是为了天线能把无线信号更好的辐射出来，最终使通讯达到更好的效果。

当然底板设计还会考虑其他更多的因素，这里就需要根据实际情况来综合考虑，往往需要折中做一个取舍。
