主页（http://www.pttcn.net）：解决TETRA数字集群系统在单站模式下的应急无线通信问题(2)
• 当TETRA中心系统链路对各基站失去控制时，所有基站将进入单站模式，无线链路设备将各基站自动形成环路，可以在设定的通话组进行呼叫。
3. 实现技术原理分析
无线链路派接设备是TETRA数字集群系统的一个应急备份设备。该设备体积小、便于安装，操作简单、使用灵活，智能控制、远程监控，抗干扰性强、覆盖面广等特点。

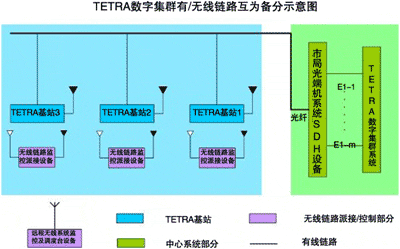

上图是TETRA数字集群系统有/无线链路互为备分的框架图。他有四大部分组成。其中包括：系统中心控制部分、有线链路部分、基站部分及无线链路派接部分。当有线链路正常的情况下，无线链路派接部分是处于待机监测状态。
只有当有线链路发生故障，如上图，无线链路派接部分监测到有线链路出现问题时，该部分将会自动开启，进行工作。（有线链路工作正常的基站，无线链路派接设备仍处于待机状态）。无线链路设备将按照事先设定好的通信链路进行工作。为此，下面我们重点研究无线链路派接部分。
4. 无线链路派接部分的组成

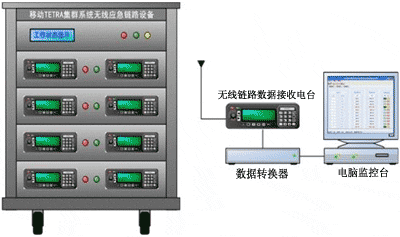

无线链路派接部分有：TETRA移动集群系统无线应急链路设备和远程无线监控控制台二部分组成。无线应急链路设备放在每个基站内，作为基站有线链路的应急备分设备。远程无线监控控制台放在中心，进行对各基站的派接设备监控。（下图是无线链路派接部分的实物效果图）
TETRA集群系统无线应急链路派接设备，一般在一套设备中安装四套无线链路派接设备，每套设备都可单独工作，即能够同时保证四路跨基站应急通话组进行工作。根据需求，可扩充更多的通话组设备。同时，通过远程监控控制台，可对无线链路派接设备进行远程通话组的切换。
5. 远程无线监控控制台设备
远程无线监控控制台设备由远程数据收发电台、数据转换器、电脑及软件等设备组成。其功能首先是监控远端基站有线链路工作及设备、环境工作是否正常。其次通过该设备对原端无线链路派接设备的工作状态进行调整。

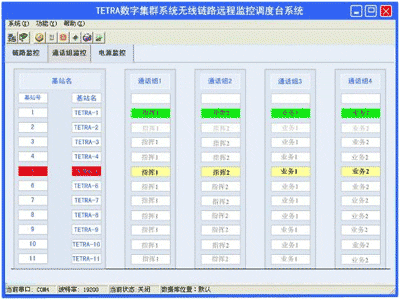

上图是远程无线监控控制台，电脑操作界面。通过远程监控电台收到的指令信息，经数据转换器送至电脑显示。该界面能够反映出不同基站的链路工作状态。同时，还能通过该界面操作，去控制远端设备的工作状态。
从上图可以看出，当远端基站链路工作正常时，显示为白色。当远端基站的链路出现问题时，在电脑显示器上基站号、基站名为红色。同时，在通话组显示无线链路派接设备开始工作的颜色为黄色。无线链路所连接到的上级主基站的颜色为绿色。在四个通话组上显示不同的通话组。

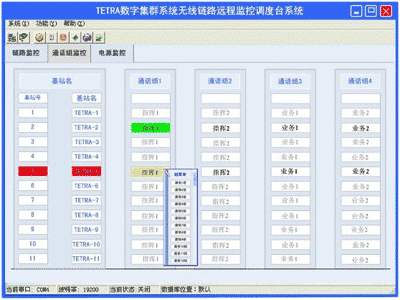

若要对链路派接设备的电台换组，可以选中该站原通话组，按右键，出现上图的组菜单（可下拉菜单），选择所需通话组，双击即可。
6. 无线链路派接技术在TETRA数字集群系统应急状态下的应用
以下从三个方面解析系统的应用：
• 三级主站链路故障应用，即对应以下的单基站故障应用；
• 二级主站链路故障，即对应以下的节点基站故障应用；
• 二级和三级主站故障，即对应以下的多基站故障应用。
单基站故障
如下图所示，当一个三级主站（C）链路故障时，基站进入单站集群模式，该基站的监测到本地电台进入单站集群模式，通过链路电台，利用二级主站（B）信道，向控制中心远程监控控制台以组呼的方式发起单站告警信息，同时打开音频信号交换模块，将本地电台（C）和链路电台（B）的音频信号派接到同一组上。用户通过远程无线监控控制台收到告警信息后，可通过反馈的信令信息对话音派接组的本地和链路电台进行控制。有效的达到单站集群模式的电台和集群模式电台互相通信的目的。
节点基站故障
如下图所示，当一个二级主站（B）链路故障时，基站进入单站集群模式，该基站监测到本地电台进入单站集群模式，通过链路电台（A），利用一级主站信道，向控制中心远程监控控制台以组呼的方式发起单站告警信息，同时打开音频信号交换模块，将本地电台（B）和链路电台（A）的音频信号派接到同一组上。用户通过远程无线监控控制台收到告警信息后，可通过反馈的信令信息对话音派接组的本地和链路电台进行控制。有效的达到单站集群模式的电台和集群模式电台互相通信的目的。
多基站故障
多基站故障时，以下图为例，当一个二级主站（B）链路和三级主站（C）的链路同时发生故障时，基站进入单站集群模式。三级主站（C）的无线链路派接设备检测的单站后，自动开启无线链路派接设备。同时链路电台（B）向二级主站（B）以组呼方式发出单站告警信息。
此时，二级主站（B）的无线链路派接设备检测的单站后，自动开启无线链路派接设备。同时链路电台（B）向主站（A）以组呼方式发出单站告警信息。
