运营商级软交换解决方案 GENEW

时间:2018-04-09 来源:中国集群通信网 作者:网络 点击:

  ● 电信运营商

  1、运营商级软交换解决方案

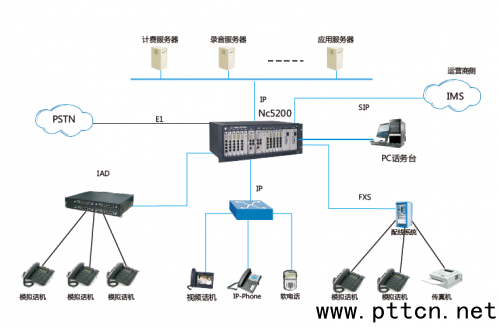

  NC5200作为核心软交换设备放置在运营商接入端,通过IP/E1中继方式与运营商核心交换网互联,下属IAD、IPPhone、视频电话、软电话等终端设备通过IP网注册到NC5200上,NC5200系列软交换功能软件由计费、录音、话务台等增值业务软件组成,并通过IAD综合用户接入网关实现模拟话机或模拟传真机的接入,同时可以根据需求部署IP话机。支持与运营商语音系统对接,实现语音落地;通过计费软件可以达到计费的功能,除了具有电话交换机的常用功能外,电话还有缩位拨号、热线服务、呼叫等待、呼出限制、呼叫转移、三方通话、遇忙回叫、前转业务、电话会议等功能。系统内所有用户享有NC5200提供的基本语音、传真、视频业务,以及满足用户需求的各项补充业务和增值业务。

  方案采用先进的NuBiz®NC5200来构建网络,使用双机备份方式,可以实现主控板主备倒换,关键业务单板负载分担、N+1备份,双电源供电;另外也可实现交叉备份(异地容灾)功能,主机备机置于完全不同的网络环境或者地点。所有单板模块支持热插拔,方便运营维护。各种冗余技术的使用使得系统的高可靠性得以保证。NuBiz®NC5200在NGN系统体系结构中各个组件间接口设计上,全面遵循业界开放标准,采用通用协议,可与多厂家设备系统互联,实现多协议间互通。可以与传统的PLMN/PSTN或者H.323/MGCP/SIP/H.248 等网络进行业务互通。系统提供直观易用的GUI WEB配置维护界面以及安全的远程管理功能。提供终端的网管软件减少故障排除时间,优化网络性能,节省开支,提高工作效率。

  震有科技话务台软件将多种应用运行于统一的数据网络平台;原来分裂的多种客房服务部门和联系手段更有机会进行更好的整合。原来的酒店客房电话上往往印刷了大量的服务电话和单独的按键,客人需要不同的服务必须按下不同的按键,呼叫不同的部门,发出服务请求。震有科技话务台软件只提供一个单一的服务号码。所有的客人服务请求均连接到一个集中的受理和服务中心,由精简的高水平的电话服务人员接受客人请求,并通过内部管理系统自动将工单发送到分布在各个楼层的服务人员,或把客户请求或客户电话转接到相关的服务部门。

  相关产品

  NC5200C 综合多业务交换机

  NC5200C是震有科技专为满足公安、电力、煤矿、军队、企业等用户对通讯业务日益多样化的需求而专门设计的一体化解决方案;采用高可靠性设计理念,并以更高密度、更高灵活性设计来满足客户的需求;采用先进的软硬件技术、电信级的设计,保证了设备的高可靠性;使用成熟高性能的CPU和DSP,并使用了嵌入式实时操作系统和高效的算法,具有优异的性能和通话质量。

  NC5200C支持完善的基本业务,并提供丰富的补充业务,支持短消息、传真等数据业务,满足用户多样的业务需求。NC5200C软交换构建的系统可提供语音邮箱、传真服务、呼叫中心、话务台、调度、IP录音等更多更灵活的增值业务应用。NC5200C在企业通信、专网应急调度方面得到广泛的应用,解决用户在交换容量、通信调度、后期扩容方面的问题。产品提供多种方式业务对接,满足多种网络对接的需求。

  产品特点:

  电信级设计

  电信级模块化设计,稳定性达99.999%,平台采用双主控、双电源、双机冗余热备设计,多媒体资源1+N共享设计

  灵活组网能力

  采用模块化设计,可按照不同类型不同用户量进行功能模块之间的组合搭配,组网方便灵活;可应用于无线集群PTT业务、监控图像业务、移动视频单兵业务、GIS地图业务、应急调度会议业务、应急预案系统的组网部署

  有线、无线一体化交换调度

  平台同时支持有线调度及无线调度(TD-SCDMA/WCDMA/PHS/WIFI、无线集群、短波、卫星通信等接入),实现有线/无线一体化交换调度

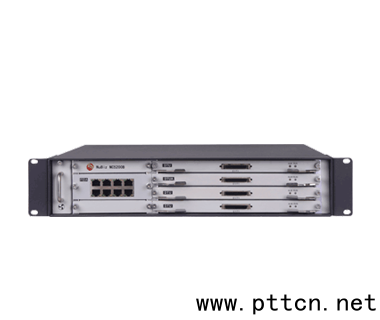

  NC5200B 综合多业务交换机

  NC5200B是一款高性能、高可靠、业务丰富、电信级的一体化多业务软交换设备,针对公安、电力、煤矿、军队、企业等用户需求提供多业务解决方案。产品采用TDM与IP双网域技术,构建多业务一体化内部通信系统,对于企业能有效节省企业的IT管理费用、提升企业形象,提高企业员工的工作效率。同时也满足运营商为企业大客户提供完善的解决方案。

  NC5200B适用于中小企业核心网、传统电话网络升级改造,新建专网通信,小型运营网建设等,具备完善的功能业务,能提供完善的组网解决方案;产品具有用户接入、信处理、媒体流交换、智能路由、用户管理、计费、统一网管、数字IP录音等功能;产品支持会议、短信网关资源,可实现语音、传真、视频等功能,支持呼叫中心、指挥调度、话务台等业务系统。

  产品特点:

  移动技术

  内置HLR/VLR/短信,支持漫游、切换、定位; 支持SMPP、SMAP; 支持Wi-Fi、PHS(RPC/CSC)、GSM等接入

  电信级设计

  电信级模块化设计,采用双主控、双电源、双机冗余设计,多媒体资源采用1+N共享设计

  灵活组网能力

  采用模块化设计,可按照不同类型进行功能模块之间的组合搭配,组网方便灵活;可应用于无线集群PTT业务、监控图像业务、移动视频单兵业务、GIS地图业务、调度会议、应急预案系统的组网部署

  有线/无线一体化

  平台同时支持有线调度及无线调度(TD-SCDMA/WCDMA/PHS/WIFI、无线集群、短波、卫星通信等接入),实现有线/无线一体化交换调度

  2、运营商级软交换解决方案

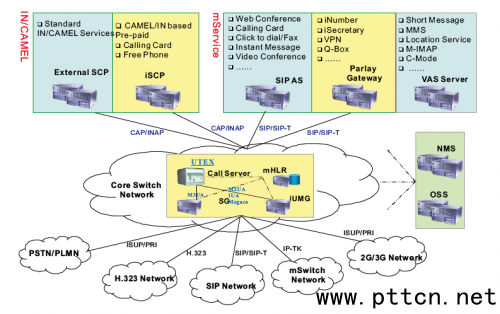

  震有科技mSwitch全网架构也是基于NGN的一种架构。有基于IP的核心网平台,软交换技术是下一代网络的核心,提供了一个统一的多业务平台,采用开放的平台和标准的接口,集合语音、数据、多媒体等多种业务,实现了PSTN/ISDN、PLMN、IN、GSM/CDMA/3G和CATV等网络的融合,大大拓宽了网络运营商的运营模式。同时还有提供后台服务的计费系统以及提供应用平台服务的诸如SMS、C-MODE服务器等。是为客户提供了全面的端到端的服务,包括应用平台、服务平台、核心网络、接入最终到终端这一综合解决方案。mSwitch系统是下一代基于IP的宽带电讯网的核心技术实现传统网络与IP的宽带网的无缝连接,是多网合一最经济实效的解决方案。支持与传统网络的无缝连接,使运营商可以快速地为用户提供多种多样的话音,数据及多媒体业务,降低投资及运营成本。

  mSwitch系统体系结构可以分为五个层面,业务与应用层、控制层、传输层、接入层、运行支持层。其中,传输层为IP网络。运行支持层包括了网管以及OSS系统,为系统服务提供相关配置管理以及监控功能。业务层提供了各类业务所需要的后台服务器。控制层则是包含了相关TS服务器、Call server,为具体业务实施提供控制和服务。接入层主要是由各种类型的网关所组成,负责用户业务接入。

  ● 行业专网

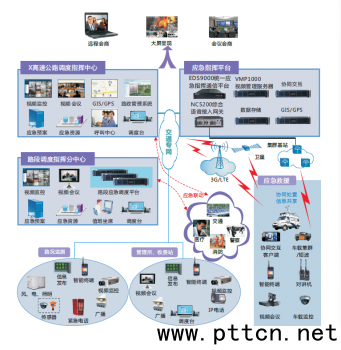

  3、高速公路应急指挥系统

资源整合、协同调度

  整合各职能部门的现有通信资源,实现资源共享、统一指挥协调调度的目的。可进行多级部署,实现跨部门、跨系统的统一指挥。

  融合互通、统一调度

  可实现模拟话机、IP话机、手机、集群、广播、紧急电话、智能终端等融合互通、一体化调度;

  实现视频会议、视频监控、可视话机、智能终端等图像在大屏幕上的统一呈现。不同种类视频终端间视频推送、转发、会商等功能。

  联动功能

  GIS、音频、视频整体联动;对接第三方业务系统,实现系统间的业务联动,辅助决策。

  智能终端APP

  实现语音对讲、视频/图片采集、回传、即时消息、群呼、会议、呼叫、定位、导航等功能。

  整合业务流

  可集成智能巡检、灾情速报、任务管理、信息发布等业务工作流。

  现场应急信号覆盖简单快捷

  便携式LTE基站,易携带、开通简单;迅速展开,搭建前方指挥指挥部;

  支持语音、视频、集群对讲等业务。高可靠性、高抗震性能。

  便捷的扩展性

  系统采用模块化设计,根据需要选择或扩容相应的功能和模块。

  相关产品

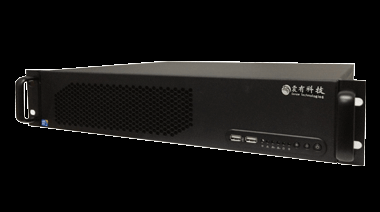

  EDS9000 应急指挥通信平台

  EDS9000统一应急指挥调度平台有机融合软交换、预案系统、GIS、卫星定位、无线集群、卫星通信、短波通信、视频监控、视频会议、NuChat智能移动单兵等系统,EDS9000平台提供可视化图形调度界面,调度用户状态一目了然,平台可达到信息媒体共享、资源数据整合、联动指挥调度,分组分级调度。统一应急指挥调度平台具备有线电话调度、移动通信调度、无线集群调度、视频调度、视频回传、指令调度、IP广播、视频会商/会议调度、应急预案、GIS调度、视频监控等功能。平台可与客户的信息自动化系统联动互通,实现信息平台与通信系统的联动调度。

  产品特点:

  调度功能

  强插、强拆、强挂、监听、通知、组呼、点名、轮询、保持与取消保持、一键同振、加入会场、三方通话、IP广播、群呼、PTT控制、一键多号、录音录像。

  电话会议

  即时会议、呼出式会议、呼入式会议、预约会议、混合会议,会议管理:主动呼入、身份验证、邀请加入、会议室加/解锁、会议记录、会议录音、增加会场添加成员、踢出成员、禁言/解除禁言、隔离/解除隔离。

  视频调度

  对监控图像可快速查找并提供录像、截图、视频分享、云台控制、调焦、切换上大屏等功能,并能与电话系统实现音视频联动。支持最大可支持64分屏显示。

  GIS调度

  基于GIS地图实现警车、警员的GPS位置、轨迹、调度、人员、车辆、监控点的定位;具备定位查询、资源检索、空间调度、圈选/框选、调度、会议、视频查看等功能。

  应急联动

  音视频联动、GIS音视频交互、监控及视频会议整体联动。

  NuChat牛信单兵

  提供用户登录、通讯录、短信、呼叫、会议、灾情速报、信息交互(文本消息、图片、对讲、视频、文件等)、视频回传、拍传、定位、导航等功能

  视频会商

  可实现不同种类视频终端图像的统一视频会商,如:语音电话、可视话机、视频会议终端、智能终端(手机、PAD)、单兵系统、监控视频等统一接入到视频会议中,实现不同终端的统一会议。

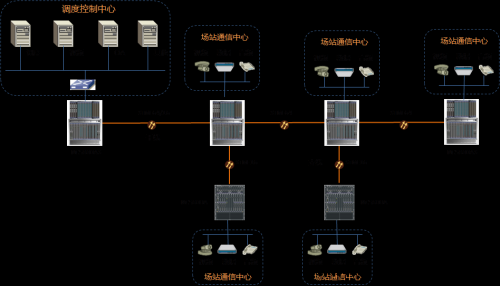

  4、天然气光传输解决方案

  天然气长输管网每条管线均有一个调度控制中心,沿线还有必要的管理部门。通信站点设在沿线各场站,每个站需要和调度控制中心建立通信联络,并与有关的输气管理部门保持通信能力。天然气光传输通信系统是在长输管网建设同时,沿传输管网同沟敷设光缆,在各场站建设MSTP通信站。

  震有科技拥有传输容量从155M到10G系统全系列MSTP多业务光传输产品,可以为天然气长输管网光传输通信系统提供从干线到支线全网解决方案。

震有为天然气行业提供的MSTP解决方案具有以下特点:

  设备功耗低

  天然气长输管网大部分RTU阀室为无人值守站,使用简化供电系统,低功耗是一个重要的考虑因素。震有科技的NC5800系列采用低功耗芯片设计,整机功耗都远低于行业同类产品。

  环境适应性强

  天然气管道沿线地形复杂气候多变,自然或人为的突发事件较多。NC5800系列采用了双电源热备份、双时钟总线、主控单元热备份等设备级保护设计,同时系统支持线性MSP、MS-SPRing、SNCP和 DNI等网络保护功能,具有极高的网络安全性。对于一些电源和外部环境不很完善的机房中,或者在外界条件发生突然变化时,NC5800系列产品也能及时实现过/欠压保护、过流保护、防雷保护、板卡失效保护(CFP)等,对恶劣环境的适应能力非常强。

  数据功能丰富

  天然气长输管网调度控制中心和各场站之间的通信主要以数据业务为主,震有科技的MSTP多业务传输平台除了可提供传统的TDM业务,对于数据业务也可以提供灵活丰富的功能,支持FE/GE/ATM多种业务类型,支持QoS,支持多端口、多队列、灵活带宽分配;提供RSTP、RPR、LCAS多种有效的保护模式,利用端口VLAN来实现数据间的安全隔离,为长输管网的通信系统提供便捷安全的数据传输方式。

  ● 电厂与电网

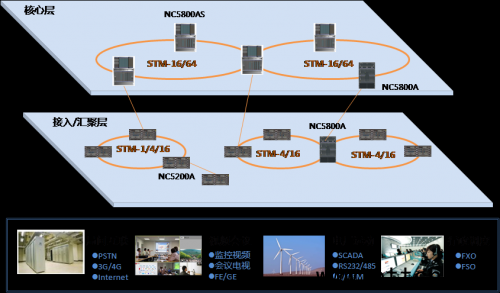

  5、电力城域MSTP传输网解决方案

  电力城域网主要承担地市电力公司和其所辖区域内的直属单位之间的信息传送,包括电厂、变电站、变电所、电力局等。城域网可划分为核心层和接入层,核心层主要完成业务的收敛汇聚、大颗粒调度等,接入层主要实现各站点的多业务接入和适配。

  震有科技基于多年研发经验的积累,推出NC5800/5200系列光网络产品,该系列产品已经在全球多个国家的运营商网络中广泛应用。基于NC5800/5200系列光网络产品的电力MSTP城域网解决方案具有以下特点:

满足电力通信传送网多层次需求

  NC5800/5200系列产品包括从10G大容量MSTP设备至155M紧凑型MSTP设备,配合统一网管解决方案,充分满足电力通信网多层次建网和统一规划管理的需求,电力公司完全可根据自身网络建设的容量、接口、升级要求等进行灵活选择。

  强大的多业务传输能力

  在传统SDH功能之上融合了EOS、RPR、MPLS等技术,既能同时传输TDM和IP业务,又能为IP业务提供不同等级的QoS保障,能够适应电力行业未来新型业务的发展。

  灵活的组网方式

  采用MADM的设计思路,可灵活地配置为TM、REG、ADM、MADM,支持各种组网方式,并能实现从STM-1到STM-64的平滑升级,充分保证电力通信传输网的可持续发展。

  高度可靠的保护机制

  在设备级保护方面,对公共单板电源、交叉、时钟、主控板采用1+1保护;对电接口支路板采用1:N保护;在网络级保护方面,能够实现1+1 MSP、2/4纤保护环、SNCP、DNI等ITU建议的所有网络保护方式。

  6、电网调度软交换系统解决方案

电力调度交换网的现状

  电力调度通信网是电力专用通信网之一,是电力系统不可缺少的重要组成部分,是电网调度自动化和管理现代化的基础。快速准确、方便灵活的生产调度命令的上送下达对电力网意义重大。经过“十五”和“十一五”的大力建设和发展,电网已经基本建成了以传统程控调度交换机为主的各级调度网络及备调系统,但是目前,电力调度交换网多存在设备参差不齐,信令没有完全统一,开放性较差,设备老化,后期扩容及维护成本过高等问题,并且传统调度主要还处于单纯的语音调度阶段,无法实现业务的快速部署及语音、数据、多媒体业务的融合,不能适应未来智能电网发展。此状况与智能电网对调度指挥通信系统的要求差距很大,对电力企业生产经营的有效性造成较大障碍。

  基于软交换的云调度系统解决方案

  震有科技针对电力调度交换网的现状和需求深入分析,凭借在NGN领域多年技术和项目的经验积累,创新性在当前调度系统中引入云计算技术,推出了云调度解决方案。广义的云调度是一种服务的交付和使用的模式,在这种模式中所有服务不再以设备为中心,而是通过网络获取所需的硬件、平台、软件等资源。这种资源虚拟化的方式,具有可以屏蔽设备之间的差异,保证单点故障对系统及用户无任何影响,以及可以快速引入新的业务、灵活调整网络结构和规模等特点。云调度可以协助电网逐步完成传统的语音调度业务向基于IP的语音、视频、数据等多媒体调度的转变,不断丰富各种调度手段,提高调度业务的可靠性和生产调度效率,为智能电网的逐步实施做准备。

  相关产品

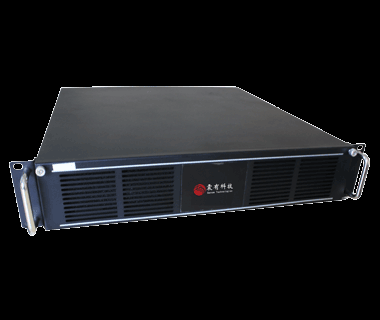

  EDS6000 云调度平台

  EDS6000云调度平台融合软交换、卫星定位、无线集群、卫星通信、短波通信、视频监控、PSTN等通信网及业务系统,在指挥中心的调度平台上即可达到信息媒体共享、资源数据整合、联动指挥调度。云调度平台具备有线电话调度、移动通信调度、无线集群调度、视频监控、指令调度、IP广播、会议调度、应急预案、GIS调度、短信等功能。

  产品特点:

  基本功能

  呼叫、限呼、自动路由、转接、前转、免打扰、呼叫等待、呼叫转移、夜服、传真、一号通、代答、IVR导航、通讯录管理、查看用户信息

  调度功能

  强插、强拆、强挂、监听、通知、组呼、点名、轮询、保持与取消保持、一键同振、加入会场、三方通话、IP广播、群呼、PTT控制、一键多号、录音录像

  电话会议

  即时会议、呼出式会议、呼入式会议、预约会议、混合会议,会议管理:主动呼入、身份验证、邀请加入、会议室加/解锁、会议记录、会议录音、增加会场添加成员、踢出成员、禁言/解除禁言、隔离/解除隔离

  视频监控

  视频接入:视频监控摄像头、监控系统图像的综合接入管理

  视频显示:支持1、4、6、9、13、16分屏显示

  视频资源统一调度:对视频监控资源进行融合调度

  GIS调度

  基于GIS地图实现警车、警员的GPS位置、轨迹、调度、人员、车辆、监控点的定位

  ● 政府与公共安全

  7、公安扁平化指挥调度系统

资源整合、协同调度

  整合各职能部门的现有通信资源,实现资源共享、统一指挥协调调度的目的。可进行多级部署,实现跨部门、跨系统的统一指挥。

  融合互通、统一调度

  可实现模拟话机、IP话机、手机、集群、广播、智能终端等融合互通、一体化调度。

  实现视频会议、视频监控、可视话机、智能终端等图像在大屏幕上的统一呈现。不同种类视频终端间视频推送、转发、会商等功能。

  联动功能

  GIS、音频、视频整体联动;对接第三方业务系统,实现系统间的业务联动。

  智能终端APP

  实现语音对讲、视频/图片采集、回传、即时消息、群呼、会议、呼叫、定位、导航等功能。

  视频、图像密拍,群组协同,信息共享。数据加密,安全可靠。

  整合业务流

  可集成智能巡检、速报、任务管理、信息发布等业务工作流。

  便捷的扩展性

  系统采用模块化设计,根据需要选择或扩容相应的功能和模块。

  现场应急信号覆盖简单快捷

  便携式LTE基站,易携带、开通简单;迅速展开,搭建前方指挥指挥部。

  支持语音、视频、集群对讲等业务。高可靠性、高抗震性能。

  ● 国防信息化

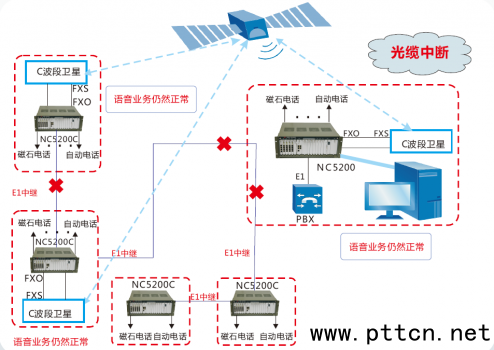

  8、基于卫星中继的通信保障方案

  接入卫星线路作为中继线路解决某部队有线通信经常中断后无法通信的问题

  不改变用户拨号习惯,通过卫星中继一次性拨通被叫用户

  E1有线中继与卫星中继组成多冗余中继链路,依靠设备本身智能路由功能,自动切换出局中继链路

  设备本身支持自交换,满足内部通信能力

  多制式终端接入,支持无线集群、磁石单机、模拟电话、IP电话、wifi手机等终端,并可以接入现有的语音交换系统

  ● 智慧矿山

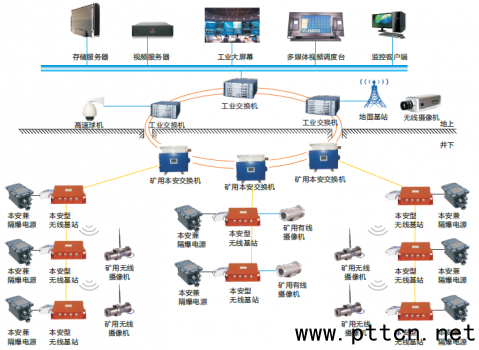

  9、矿用无线视频监控系统

  震有科技矿用视频监控系统(无线)是基于WLAN技术及TCP/IP技术的矿井视频监控平台,具有性能稳定、质量可靠、经济实用等特点,同时,方便扩展,可与矿山信息化系统实现无缝连接,该系统通过与其他系统的融合,可实现集无线语音、无线监控、人员定位、无线传感信号传输、综合调度和集群对讲等功能于一体,可以为煤矿行业用户提供高质量的视频监控服务、高质量的WiFi 语音通信服务、可靠的控制信号无线传输服务。

  前端摄像机采集图像信息,井下本安型有线摄像机可通过阻燃网线就近接入本安型基站或环网交换机,井下无线摄像机通过WiFi接入本安型基站,本安型基站通过光纤接入环网交换机,将图像数据上传到地面监控中心,由视频服务器对多路图像作控制处理,通过解码服务器上传至工业大屏。同时,多媒体视频调度台可对上传上来的多路视频图像进行分频、切换、音视频联动调度等视频调度功能。

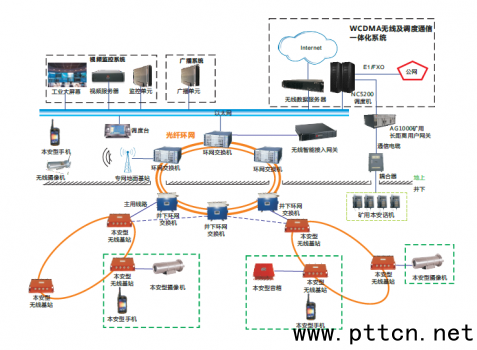

  10、矿用WCDMA调度通信系统

  震有科技深入了解煤炭行业调度指挥通信的用户需求,凭借自身在煤炭信息化建设中多年技术积累和项目经验积累,结合用户的实际情况,推出矿用WCDMA无线调度通信系统解决方案。震有科技矿用WCDMA无线调度通信系统基于国际先进的WCDMA技术和WiFi技术,以KT313-F本安型基站为核心构建井下无线通信平台,从而将矿用无线调度通信、有线调度通信、井下广播、视频监控进行有机的结合,为用户提供“数字矿山”各类信息互联互通,提供音视频联动调度、广播联动调度、有线无线一体化调度、语音数据一体化调度等多种应急联动调度功能,集有线、无线、视频、数据于一体,可实现生产调度、多媒体调度和应急救援调度等强大的功能,实现了统一调度,统一管理,以信息化手段提高煤矿安全生产能力,提高了煤矿应急救援工作的效率。

  系统实现高度融合,节省投资并使工程及维护工作大为简化,方案有如下优点:

  井下多系统融合——井下无线通信、井下IP视频、井下IP广播等多套系统可以共用一套光缆传输系统。无线基站具有两光三电接口,井下视频摄像机和广播主机都可以通过无线或以太网线接入就近的无线基站。

  语音系统融合——井上井下的无线通信、有线通信可融合组成煤矿语音通信专网,统一编号、统一调度。
