解决TETRA数字集群系统在单站模式下的应急无线通信问题

时间:2012-06-23 来源:网络 作者:秩名 点击:

一、项目研究意义和目的

  俗话说的好,“要致富,先修路”。路对国民经济建设和发展有着非常重大的意义。在通信领域里,信号的传播也必须有路,这个路就是通信链路。通过不同的链路方式,将各个通信系统连接起来,达到通信传输的目的。一旦通信链路出现问题,势必造成通信中断,产生的后果是无法想象的。2008年的1•25灾害性雪灾、5•12汶川大地震造成了道路和通信和的中断,给救援工作带来了很大的困难。

  随着通信事业的不断发展,一些城市逐步发展TETRA数字集群系统。该系统以多基站方式进行中、大区域覆盖。通过有线链路将各基站连接,扩大通信覆盖面,为在城市发展和建设发挥着重要作用。但系统离不开通信链路。一旦遇有突发性事件,系统通信链路中断,系统变成单站模式,无法与中心站和其他用户沟通。为此,通信链路在现代通信中,就向道路一样,是不可缺少的。今天我们研究的是TETRA数字集群系统在单站模式下,利用无线通信链路,实现跨站通信目的的研究。

二、各种通信链路在应用中的特点分析

随着无线集群通信不断深入发展,基站之间联网需求日益增多。目前,常用的联网媒介一般采用有线链路、微波链路及无线链路等。

  1. 有线链路:一般采用光缆、E1及电话线等几种方式。特点:链路传输稳定,链路带宽宽。不足之处,建设投资大,链路出现问题后,恢复时间长。
  2. 微波:建设方便,投资成本小。不足之处,传输距离短(可视距离),受环境影响, 稳定行差。
  3. 无线链路:机动性强,架设方便,建设成本低。不足之处,传输链路带宽窄。

  为此,在TETRA数字集群系统中,根据不同链路的特性,去实现不同方式的需求。平时,利用有线链路传输稳定、带宽宽的特性,实现多基站的连接,达到系统稳定可靠的目的。在应急状态下,一旦有线链路出现问题后,充分发挥无线链路机动性强的特点,迅速实现单站模式下的跨站自动连接,完成多基站应急通话组的正常通信。

  三、无线链路派接技术在TETRA集群系统单站模式下的实现与应用

  TETRA无线数字集群系统目前在国内大城市中得到广泛运用。有些地区还建设了几套系统,在不同的行业中发挥作用,在城市建设和通信发展起到了重要保障作用。

  TETRA系统有中心控制及各基站两大部分组成,通过有线链路将所有基站与中心系统连接而成。主要应用于专网如城市应急的政务网、公安专网、地铁专网、机场专网等重要部门。因此通信的可靠性显的尤为重要。TETRA的设备在设计的过程中考虑了多种冗余、备份并支持降级使用功能。在基站和控制中心失去联系的情况下,基站自动转为单站模式。在这种情况下,同一基站覆盖范围的终端用户仍能保持通话,可以实现组呼。由于不同的基站此时处于彼此孤立的状态,因此,跨站的通信不能进行,直接影响通信指挥调度

  为了使系统更加的可靠,在遇有突发性事件基站进入单站模式的情况下,系统还能够继续保持不同基站间进行跨站通信,我们利用无线链路派接技术,实现单站降级模式下跨站的组呼功能。

  1. 无线链路派接技术在TETRA数字集群系统单站模式下的实现

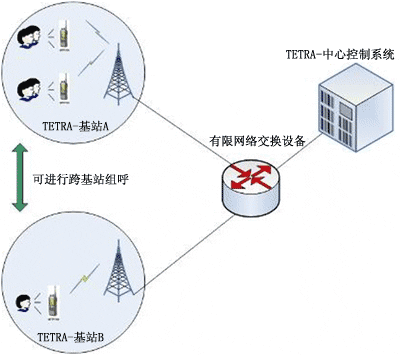

  TETRA数字集群系统网络拓扑结构如(图1)。各个基站与控制中心通过传输网相连,正常工作时,跨站组呼的实现主要是通过控制中心的话音交换将各个不同基站的用户联系在一起,从而实现跨站呼叫的无线通信功能。



图(一)

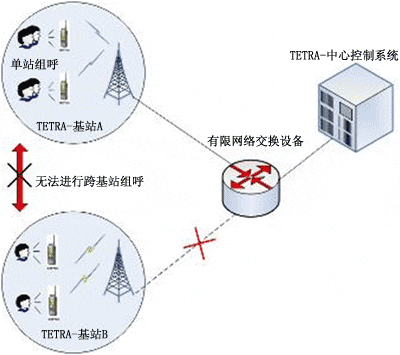

一旦基站有线链路发生中断,基站和控制中心失去链接,那么该基站会自动进入单站模式,在该模式下,同一基站的同一工作组可以实现组呼功能,因为这些用户的话音在该基站内部便可以实现互连,而与其他基站的同组就无法联接,因此不能实现跨站的无线调度。(见图2)


图(二)

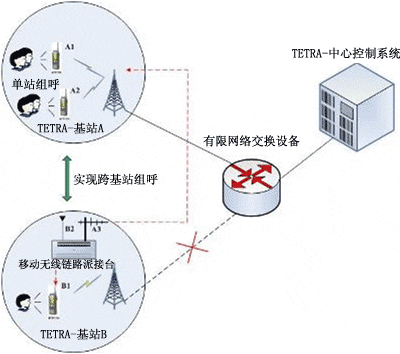

在基站单站的情况下,控制中心和基站失去了联系,相关信息和信令无法建立链接,该基站处于独立的状态。为此,我们利用无线链路派接技术,自动建立无线链路,完成跨站的组呼功能。(见图3)


图(三)

无线链路派接设备实现思路是利用该系统的800兆电台,通过对电台的设置,让二个电台设为相同通话组,登入不同基站。当某一基站的派接设备监测到该站进入单站模式后,它将自动开启派接设备,通过二电台工作在同一个通话组,一个电台设为本地站(A),另一个设为远端中心站(B),同时,将二电台进行的话音信号派接。当本地站的用户发起呼叫时,派接设备的本地电台(A)收到后,通过音频派接启动远端电台(B),呼叫基站的同组用户,实现本地基站通话组与远端基站通话组进行跨站呼叫。有线链路恢复正常后,派接设备将自动断开。


2. 实现的功能
  •  单站集群模式下的终端用户能通过指定通话组与系统其他基站下的终端用户保持通信。
  •  当基站进入单站集群模式下时,系统能第一时间将基站进入单站模式的信息通过无线组呼的方式,向中心远程监控台告知用户。
  •  进入单站模式后,基站无线链路设备将自动开启,并可进入事先预设的(关键通话组)进行应急全场通话。
  •  用户也可通过中心远程无线监控控制台,对基站的无线链路派接设备的电台进行通信大组的切换。
  •  当单站链路恢复后,无线链路设备将自动关闭。进入待机模式。
(中国集群通信网 | 责任编辑:陈晓亮)
