TD-LTE to GSM CSFB配置方案(3)

时间:2015-04-04 来源:中国集群通信网 作者:郭安 点击:

   Flash CSFB eNodeb通过RRC connectionRelease消息给UE下发2G侧的系统消息,主要是通过RIM流程来获取的,RIM的流程图如下图所示:

   我司eNodeB 利用RIM 过程获取GERAN 的系统消息,主要是通过Single Report 和Multiple Report。Mutilple Report可通过参数RimSwitch 设置,Single Report 不需设置。具体实现如下:

   当异系统邻区支持Multiple Report 且参数RimSwitch 子开关UTRAN_RIM_SWITCH 打开时(推荐打开),则小区初始建立时,采用MultipleReport 模式,向UTRAN 邻区请求系统消息,邻区会在初始请求之后以及系统消息发生变化后将系统消息通知eNodeB。

   当eNodeB 支持Flash CSFB,在进行CSFB重定向流程时,需要使用GERAN 邻区的系统消息,但服务小区没有,则向GERAN 邻区发起SingleReport 类型的RIM过程获取系统消息。

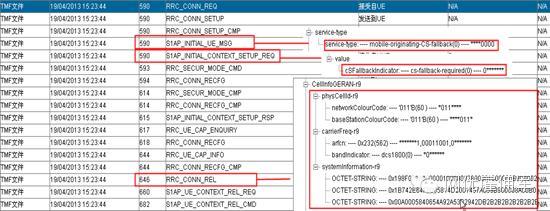

   基于Flash CSFB TD-LTE侧的信令跟踪如下图所示(基于盲切换):

2.2.5 基于PS 切换方式的CSFB

   通过eNodeB 和GERAN 之间PS 切换流程,将UE 切换到GERAN系统,然后UE 在GERAN 再发起CS业务建立。由于GERAN 和支持GERAN的UE 有部分不支持双传输模式(DTM),在建立CS 业务之前,PS 业务需要先挂起。

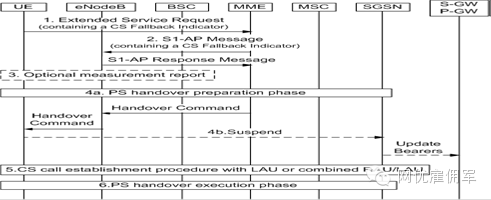

   基于PS切换方式的CSFB主叫流程(被叫可参考PS重定向的被叫流程)

   基于PS切换方式的CSFB同之前重定向的主要区别在第4步以后,UE会收到来自eNodeB的Handover from E-UTRAN Command消息,该消息里含有CS Fallback Indicator参数,指示UE该切换是由CS fallback触发的。UE根据Handover from E-UTRAN Command消息里的目标系统分配的UTRAN/GERAN资源信息,接入到目标小区,然后在目标小区发起CS域的业务请求CM Service Request,伴随着空口和A/Iu-CS接口连接的建立。

2.2.6 基于CCO withor without NACC 的CSFB

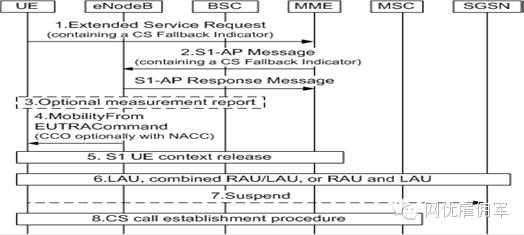

   基于CCO with or without NACC 的CSFB(类似于PS业务从3G到2G的过程),分为CCOwith NACC 和CCOwithout NACC 两种情况,用来表示在CCO 时是否携带NACC 信息。eNodeB 收到CSFB 指示后,通过空口MobilityFromEUTRACommand消息给UE 下发一个目标GERAN的频点、小区ID 和小区系统消息。UE 根据这些信息进行目标小区的搜索和接入,成功接入后在目标小区发起CS 业务建立过程。由于GERAN 和支持GERAN 的UE 有部分不支持DTM(双传输模式,即CS 和PS 业务并发),在建立CS 业务之前,PS 业务需要先挂起,基于COO的CSFB的主叫流程如下(被叫可参考PS重定向的被叫流程):

   基于COO方式的CSFB同之前重定向的主要区别在第4步以后,eNodeB 收到CSFB 指示后,通过空口MobilityFromEUTRACommand 消息给UE 下发一个目标GERAN的频点、小区ID 和小区系统消息,后续的过程同基于PS重定向的CSFB相同。

3 CSFB to GERAN无线侧配置指导

3.1 TD-LTE侧的脚本配置

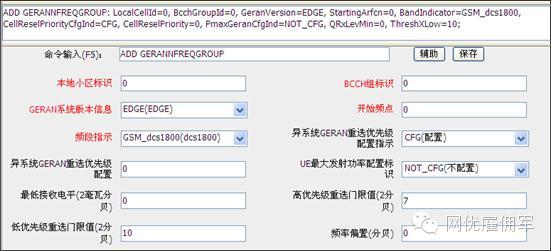

   Step1: 在eNodeb LMT上执行MML命令ADDGERANNFREQGROUP,创建GERAN相邻频点组。

   修改“低优先级重选门限”值为10则终端在GSM小区rscp值大于-115+10*2=-95时就满足重选到GSM小区的1个条件了

   ADD GERANNFREQGROUP:LocalCellId=0, BcchGroupId=0, GeranVersion=EDGE,    StartingArfcn=0,BandIndicator=GSM_dcs1800, CellReselPriorityCfgInd=CFG,    CellReselPriority=0,PmaxGeranCfgInd=NOT_CFG, QRxLevMin=0,ThreshXLow=10;

   注:异系统GERAN重选优先级配置要低于当前TDS配置的重选优先级,TDS当前配置为4,重选优先级为0~7,越大优先级越高,针对GERAN有900和1800,建议1800的优先级设置高于900,推荐900小区优先级设置为2,1800的优先级设置为3。

   低优先级重选门限,是重选优先级设置低于服务小区的优先级时,重选判决中的参数之一。

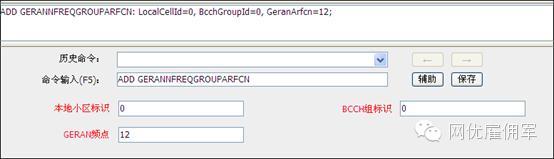

   Step2在eNodeb LMT上执行MML命令ADD GERANNFREQGROUPARFCN创建GERAN BCCH相邻频点:ADD GERANNFREQGROUPARFCN: LocalCellId=0,BcchGroupId=0, GeranArfcn=12;

   Step3: 在eNodeb LMT上执行MML命令ADD GERANEXTERNALCELL,创建GERAN外部小区

   ADDGERANEXTERNALCELL: Mcc="460", Mnc="00", GeranCellId=119, Lac=1, RacCfgInd=CFG,        Rac=0,BandIndicator=GSM_dcs1800, GeranArfcn=600, NetworkColourCode=0,BaseStationColourCode=0;
(中国集群通信网 | 责任编辑:陈晓亮)

本文标签: CSFB, GSM, TD-LTE
