TD-LTE to GSM CSFB配置方案

时间:2015-04-04 来源:中国集群通信网 作者:郭安 点击:

1 概述

   TD-LTE系统主要是承载数据业务,目前主要有两种标准方案可以为TD-LTE提供语音业务,分别是基于IMS的语音业务解决方案和语音回落技术,基于IMS的语音解决方案作为TD-LTE的最终语音解决方案,在TD-LTE建网初期主要考虑采用语音回落的解决方案。

   语音回落方案也即CSFB技术,主要的特点就是在LTE覆盖场景下的UE需要进行语音业务时回落到2G或3G 语音网络来完成语音业务的处理,这样就可以利用现网2G或3G的CS域网络来为TD-LTE网络中的用户提供语音业务。考虑到CMCC在四网协同发展中的相关考虑(GSM主要用来承载语音业务,GSM覆盖最完善),TD-LTE CSFB主要是回落至GSM网络,本文主要是针对TD-LTE回落至GSM网络的配置方案,重点介绍TD-LTE&GSM无线侧的相关配置。

2 CSFB相关介绍

2.1 CSFB的组网结构

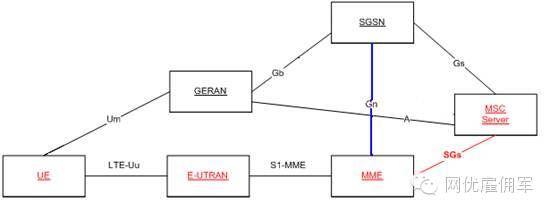

   CSFB的整体架构如下,主要关注SGs接口(新增)和Gn/S3接口。

   SGs接口功能

   CS Fallback语音特性中,最主要的接口是SGs接口,它是MME和MSC Server之间的接口,用来处理EPS和CS域之间的移动性管理和语音业务寻呼流程,同时也提供SMS传输功能( SMS over SGs )。移动性管理:SGs接口类似于3G的Gs接口,通过该接口可以完成联合附着、联合位置更新、IMSI/EPSdetach功能;语音寻呼:UE的主叫业务不经过SGs接口,因为MME收到带有UE发送的CSFB标识(指示回落)后,直接通过eNodeB指示UE回落到CS域。当UE有被叫业务时,paging消息经CS发送到MME,由MME发起回落流程。被叫回落流程和主叫回落流程类似;SMS传输功能:对于SMS业务,EPC网络并不会要求终端回落到传统电路域再发送或者接收短消息,而是直接在EPC网络中用LTENAS信令直接传递,大幅提升了SMS业务效率。

   Gn/S3接口功能

   SGSN和MME之间的接口,来完成语音业务回落时数据业务的切换(支持DTM的场景)或者控制EPC用户面数据流suspend/resume(不支持DTM的场景)。

   当2G网络使用pre-R8 SGSN时,MME和SGSN之间使用Gn接口;

   当2G网络使用S4 SGSN时,MME和SGSN之间使用S3接口;

2.2 CSFB to GERAN端到端流程

2.2.1 CSFB to GERAN回落机制对比

   根据UE 能力和网络侧能力的不同,当前有四种CSFB to GERAN 的机制供选择

  • 基于PS重定向方式的CSFB

  • Flash CSFB

  • 基于PS切换方式的CSFB

  • 基于CCOwith or without NACC 的CSFB

   这四种回落机制对网络侧和UE 的实现以及性能指标上各有优缺点,如下表所示:

   注:当前TD-LTE侧eRAN3.0支持基于PS重定向的CSFB和Flash CSFB,对于CSFBGERAN需要14.0版本,支持FLASH的我司MME版本需要V900R011C01SPH315,SGSN版本需要V900R011C01SPH306以上版本,针对异厂家的核心网需要找核心网确认是否支持 flash CSFB。

2.2.2 联合附着流程

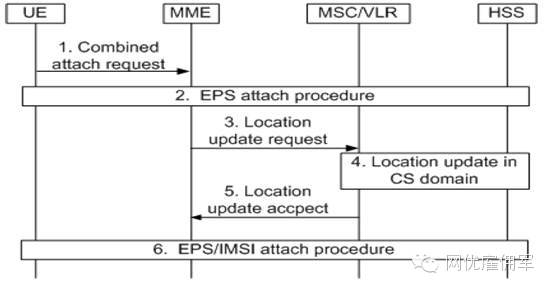

   联合附着流程是NAS 消息,对eNodeB 是透明的。具有CSFB 能力的UE 在EUTRAN 开机时,触发EPS/IMSI 联合附着流程,如下图所示。

   UE发起网络附着请求,向MME发送AttachRequest消息。其中参数AttachType指示这是一个联合的EPS/IMSI附着流程,并且参数指示UE具备CS Fallback能力 ;
