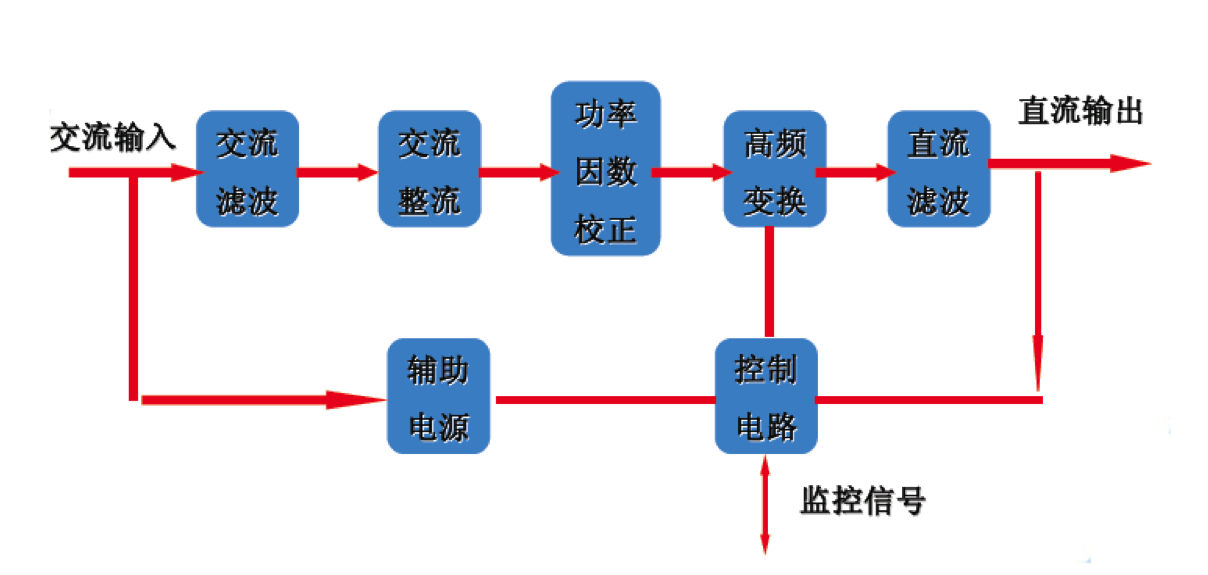

主页（http://www.pttcn.net）：经典分享：通信电源知识全集(4) 开关电源 分类 ■开关电源架 仅有整流功能而不具备直流配电及电池输入功能，与直流屏等可组成大容量直流供电系统 ■组合开关电源 机架内具有整流、交直流配电、电池输入、控制等功能在内的完整机架，用于容量较小的系统 开关整流器的工作原理

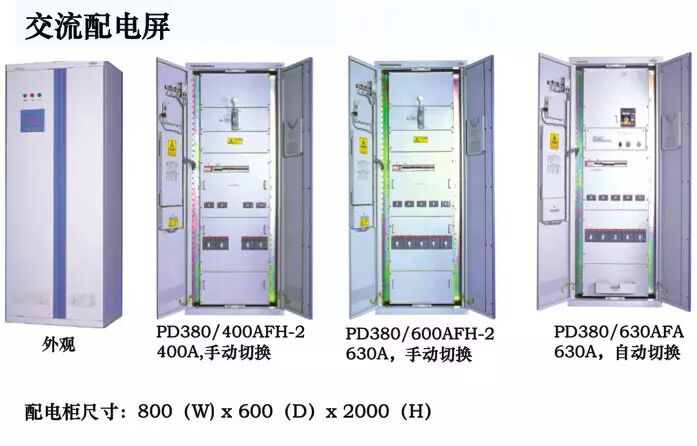

开关电源主要特点 重量轻、体积小 效率高（达90%以上） 功率因数高（大于0.92) 稳压精度高达0.2% 噪音低 维护方便 可靠性强 扩容方便 调试方便 便于实现集中监控、无人值守 对交流输入电源要求低 自动化程度高 存在高频谐波干扰 控制电路复杂 直流供电系统的设备 交换局内直流供电设备主要有高频开关电源整流器和与之配套的交流配电屏、直流配电屏，蓄电池组以及直流－直流变换器等。 移动基站或光缆、微波中继等通信站由于直流负荷通常较小，故多采用集交流配电、开关整流器和直流配电于一体的组合式开关电源。 交流配电屏
用于高频开关整流器及其他通信用电设备的交流配电屏，主要作为交流电源的接入与负荷的分配。 具有两路交流电源引入，能进行主、备用电源转换，对两路交流电源有自动转换要求的电路必须具有可靠的机械及电气连锁。 输出负荷分路可根据不同用电设备的需求而定。 对有照明分路的配电屏，应有保证交流照明分路和直流事故照明分路，并有自动转换装置。 具有过压、欠压、缺相等告警功能以及过流、防雷等保护功能。
交流屏应能够提供反应供电质量和交流屏自身工作状态的监测量，如三相电压、电流值，市电供电状态，主要分路输出状态等，并上送监控模块。
|
