主页（http://www.pttcn.net）：经典分享：通信电源知识全集 通信电源是整个通信系统的重要组成部分，就像人体的心脏一样，电源设备供电质量及供电可靠性，将直接影响整个通信系统及其质量。

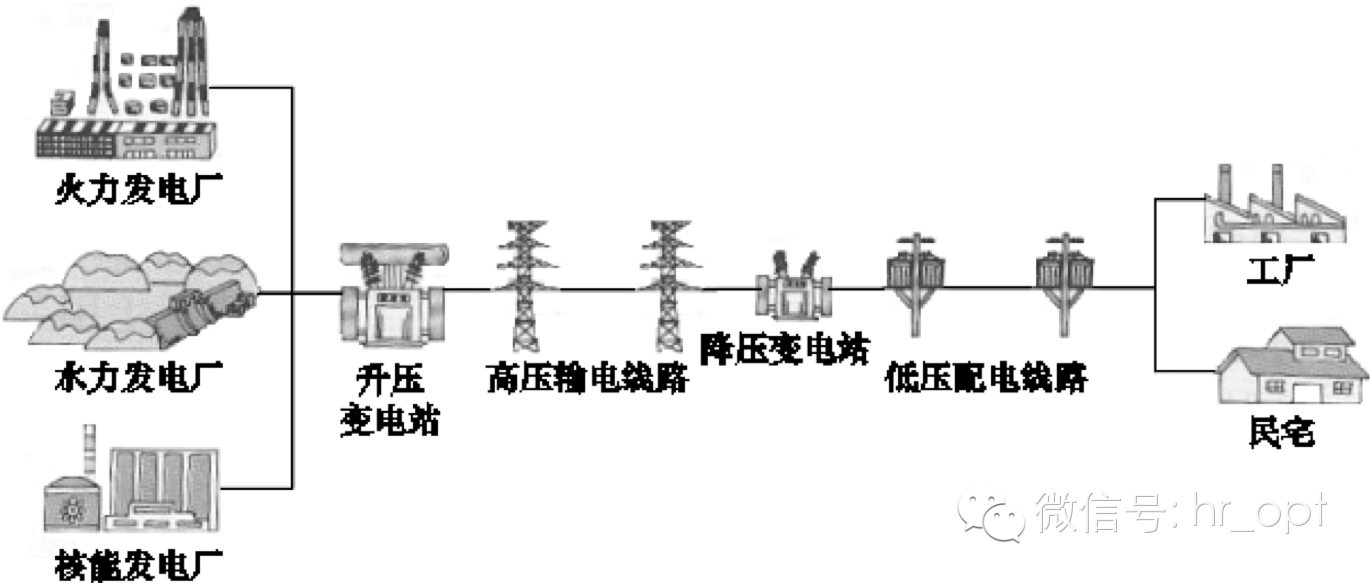

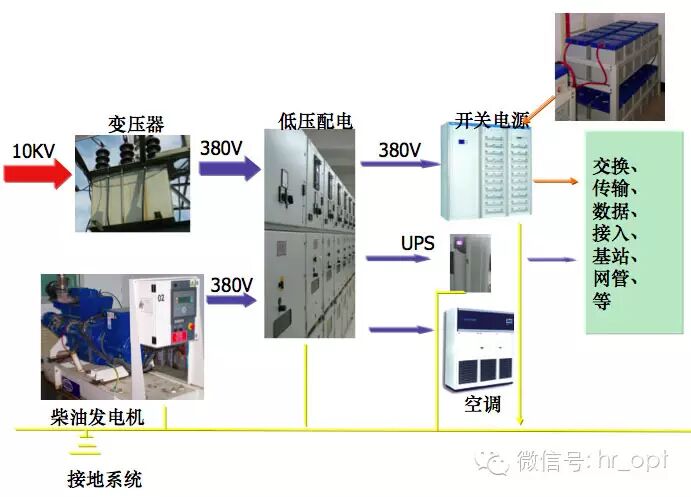

通信电源设备和设施主要包括：交流市电引入线路、高低压局内供配电设备、油机发电机组、整流器、蓄电池组、直流变换器、UPS、以及各种交直流配电屏等，组成一个完整供电系统，合理的进行控制、分配、输送，满足通信设备的要求。 本文内容包括： ■高低压配电系统 ■直流供电系统 ■UPS供电系统 ■新能源供电系统 ■油机发电机组 ■防雷接地系统 ■电力电缆及断路器 ■动力环境监控系统 高低压配电系统 高低压配电系统组成和作用 一般通信企业变电站所输入电压为10KV，所以高压传输的电能送到电信企业需要将35KV～220KV高压降至10KV。 高低压配电系统设备作用：将高压(10KV)引入进高压进线柜、计量柜、避雷柜、出线柜至变压器高压侧。
低压配电设备作用：变压器低压侧出线进低压进线柜经电容补偿柜和若干个出线柜，作用是集中和分配电能。

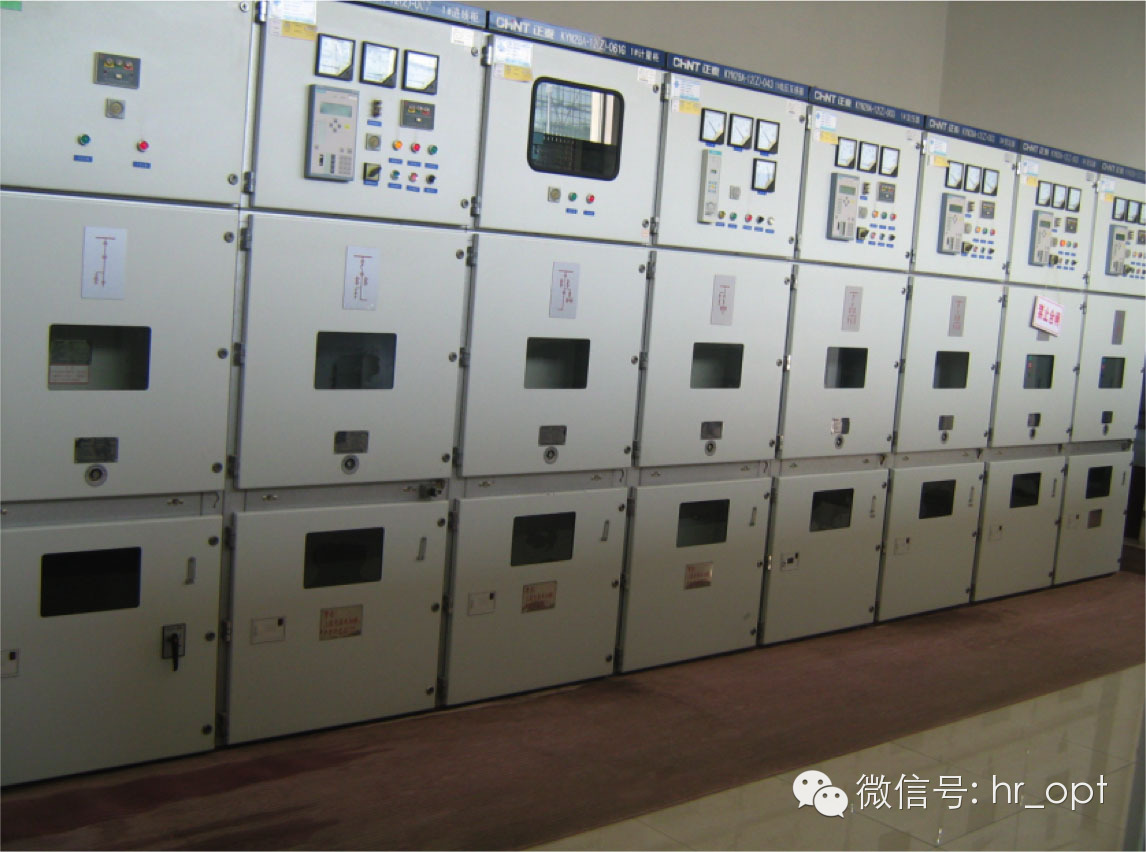

高压配电设备

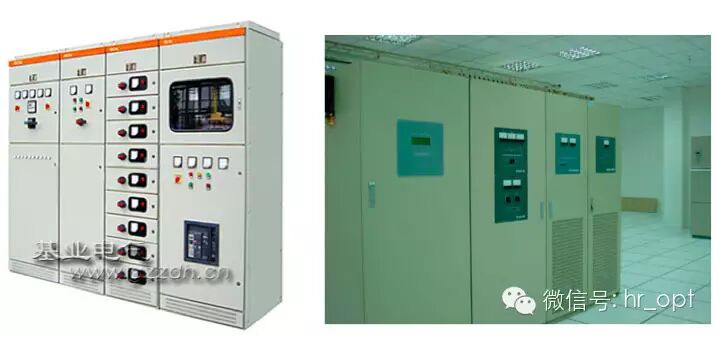

低压配电设备
低压(380/220) 配电柜（屏）/低压开关柜是连接降压变压器、低压电源和交流负载的装置，它可以完成市电与备用电源转换、负载分路以及保护、测量、告警等功能
|
