主页（http://www.pttcn.net）：经典分享：通信电源知识全集(17) 电缆结构

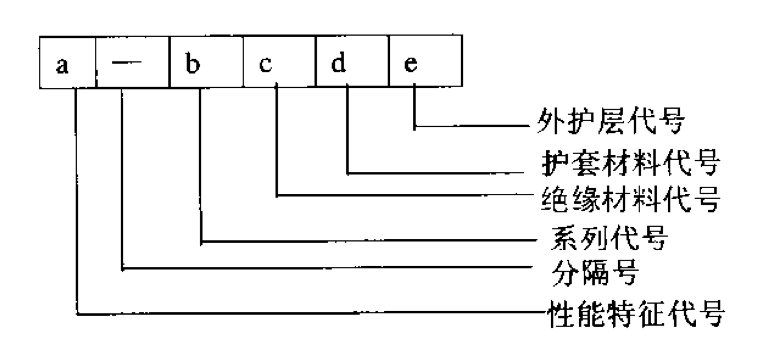

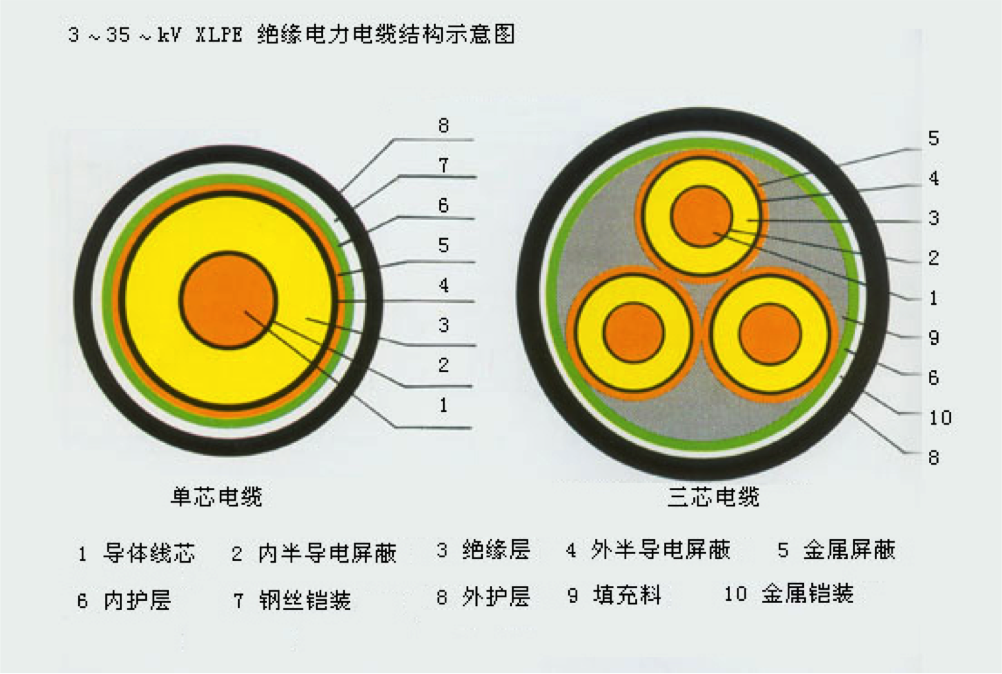

电缆由导体（电缆芯线）、绝缘层和保护层（护套）组成； 导体：电缆的芯线，材料是由铜或铝材制作，由多股小截面积导线组合而成，具有一定的柔韧度； 绝缘层：材料分为匀质和纤维质两类； 匀质材料：有橡胶、聚乙烯等，聚乙烯绝缘层具有很好的防潮性，但受温度、环境的影响较大，长期在高温及恶劣环境中使用容易老化，从而降低使用寿命；橡胶绝缘层不耐油，耐高温性能差，在高电压下橡胶容易受电晕作用而产生裂缝，适用于低压配电。橡皮绝缘电缆柔韧性好，能在寒冷气候下敷设； 纤维质材料：棉、麻、丝、绸、纸等，此材料不加处理极易吸水，为提高电缆的防潮性能，使用纸绝缘材料必须进行油浸（滴流和不滴流），绝缘层外采用金属护套； 保护层（护套）：作用是增加电缆机械强度，使电缆敷设时绝缘层不受损伤，电缆护套分单护套和双护套两种； 电缆命名
电缆型号 通常通信电力电缆均采用的是铜芯阻燃聚氯乙烯绝缘护套软电缆RVVZ-600（1000）： 常用单芯电缆RVVZ-600（1000）：10、16、25、35、50、70、95、120、150、185、240、300mm2。 常用二芯电缆RVVZ-600（1000） ：10、16、25、35、50、70、95、120、150、185、240mm2。 常用三芯电缆RVVZ-600（1000）：1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240mm2。 常用四芯电缆ＲＶＶＺ-600（1000）：3*1.5+1*1、 3*2.5+1*1、 3*4+1*2.5、 3*6+1*4、 3*10+1*4、 3*16+1*6、 3*25+1*10、 3*35+1*10、 3*50+1*16、 3*70+1*25、 3*95+1*35、 3*120+1*50、 3*150+1*70、3*185+1*95、3*240+1*120mm2 常用五芯电缆ＲＶＶＺ-600（1000）： 3*1.5+2*1、 3*2.5+2*1、 3*4+2*2.5、 3*6+2*4、 3*10+2*4、 3*16+2*6、 3*25+2*10、 3*35+2*10、 3*50+2*16、 3*70+2*25、 3*95+2*35、 3*120+2*50、 3*150+2*70、3*185+2*95、3*240+2*120mm2。 断路器 空气开关型号规格 根据电流分： 1A、2A、3A、4A、5A、6A、10A、16A、20A、25A、32A、40A、50A、63A、80A、100A等系列。 常用的有： 6A、10A、16A、20A、32A、63A、100A等系列。 根据极数分： 单极、双极、3极、4极。 DNC系列小型断路器

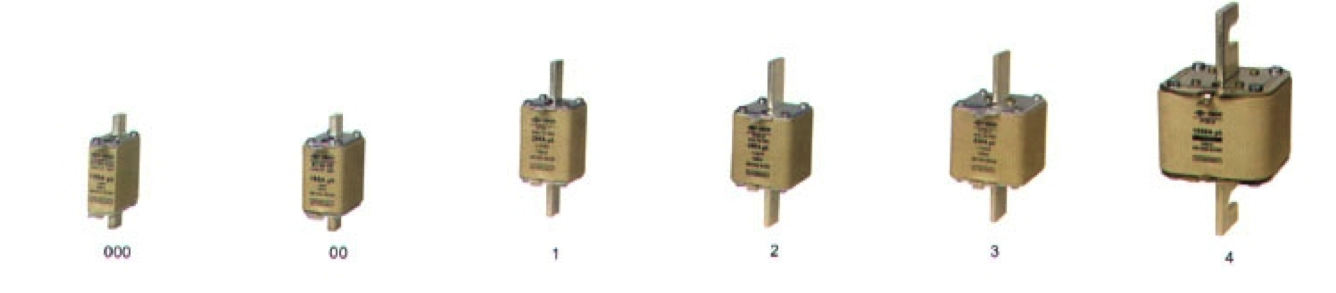

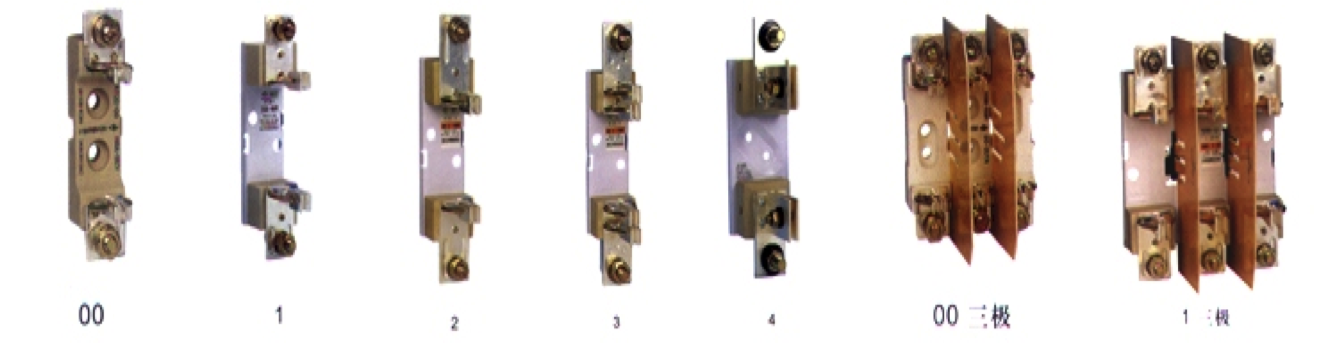

RT20系列高分断能力（HRC）刀型触头熔断器

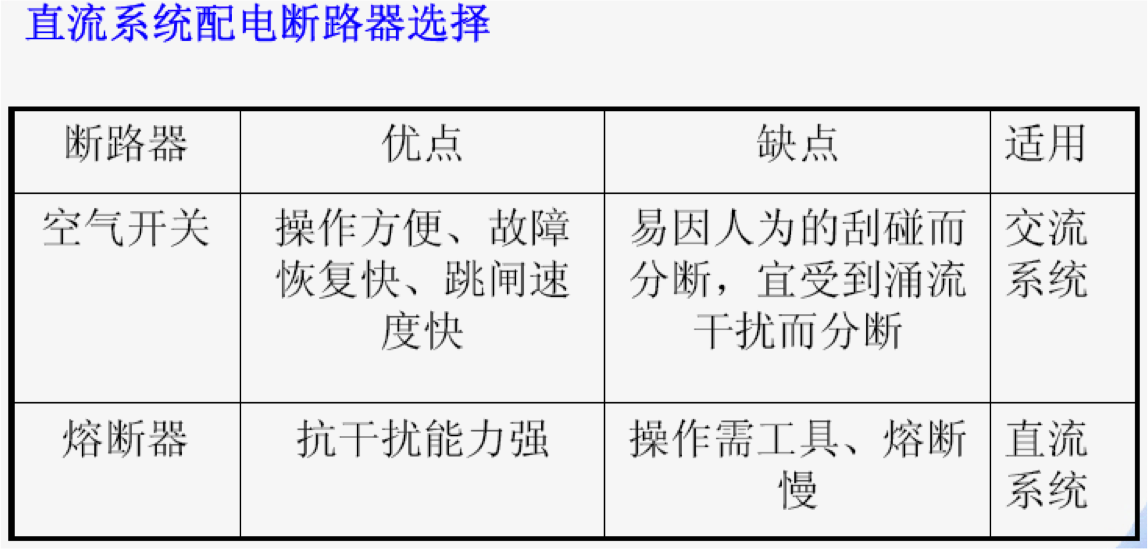

低压熔断器的选择
动力环境监控系统 监控系统的作用
通信局（站）电源、空调和环境集中监控管理系统（以下简称监控系统）是提高通信局（站）电源系统稳定、可靠、安全供电和集中维护管理的一个重要环节。监控系统的目标是对监控范围内的电源系统、空调系统和系统内的各个设备及机房环境进行遥信、遥测、遥控、遥调，实时监视系统和设备运行状态，记录和处理监控数据，及时检测故障并通知维护人员处理，实现电源、空调的集中维护和优化管理，提高供电系统的可靠性和通信设备的安全性，达到通信局（站）少人或无人值守。同时对通信局（站）的基本环境参量（如温湿度、水浸、门禁等）进行检测，及时发现火灾、水灾和非法入侵，保卫通信机楼安全。具体内容为：对各种电源、空调、动力设备的运行状态及机房环境参数实行集中监控。
|
