对讲机发射的无线电波长什么样？

主页（http://www.pttcn.net）：对讲机发射的无线电波长什么样？

平时验机时，有不少无线电爱好者对检测过程产生浓厚兴趣，有的想通过测试设备看看无线电波到底“长什么样”，有的爱好者关心自制电台的性能如何。

尤其对数字电台更是充满了好奇心。那么，笔者就带领大家进入数字电台那摸不着看不到的神秘领域，下面用真机实测的方式，为大家一一展现。

（声明：本文中所展示样机，无任何商业目的。样机来源为检测机构从市场随机采购）

DMR的频谱

测试选用的DMR样机为摩托罗拉XiR P8260，它是带显示屏的数字手持双向电台，支持模拟和数字两种模式，提供通过中继或设备与设备之间的通信选项。可用于UHF和VHF两个频段，都具有160个信道。

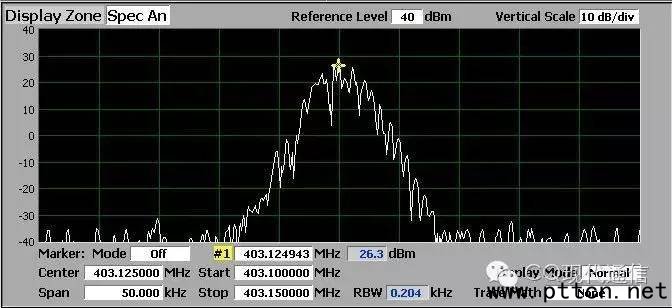

经过连接设备、设置参数、扫频寻找信号等步骤，从检测仪表的频谱分析界面可看到DMR的频谱，如下图所示。可看到这是一个中心频点为403.125MHz的信号，X轴（横轴）为频率，Y轴（竖轴）为功率，单位dBm。

时隙是什么

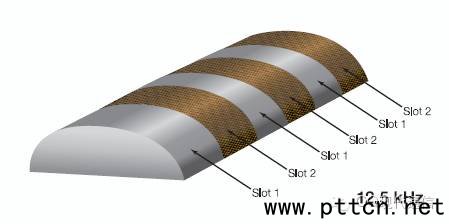

从上一期对DMR标准的介绍中可知，其信道间隔12.5kHz，采用双时隙TDMA技术，时隙1、时隙2交替，每时隙30ms，三维图展示如图所示。

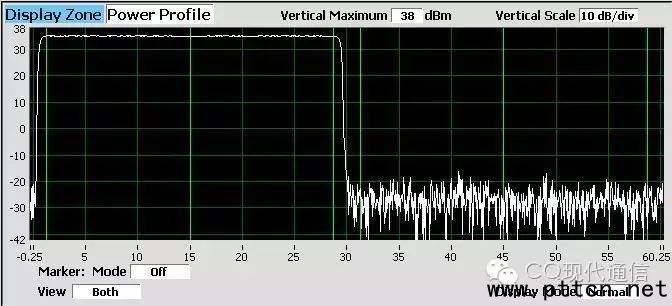

在仪表上观察， X轴（横轴）为时间，单位ms，Y轴（竖轴）为功率，单位dBm。下图所示为真实测试时的截图，左半部分为时隙1，右半部分为时隙2，可见只有一个时隙在工作。

星座图

我们知道，多种制式采用4FSK调制方式，但频偏不同，见下表。

4FSK调制信号在每个符号点的偏移，可以通过星座图来观察。X轴为频率，中间0代表f0中心频率。下图所示4个白色块为模糊区，红点为当前值。模糊区越小，表示样机性能越好。红点表示4个码元对应的频点。

dPMR的频谱

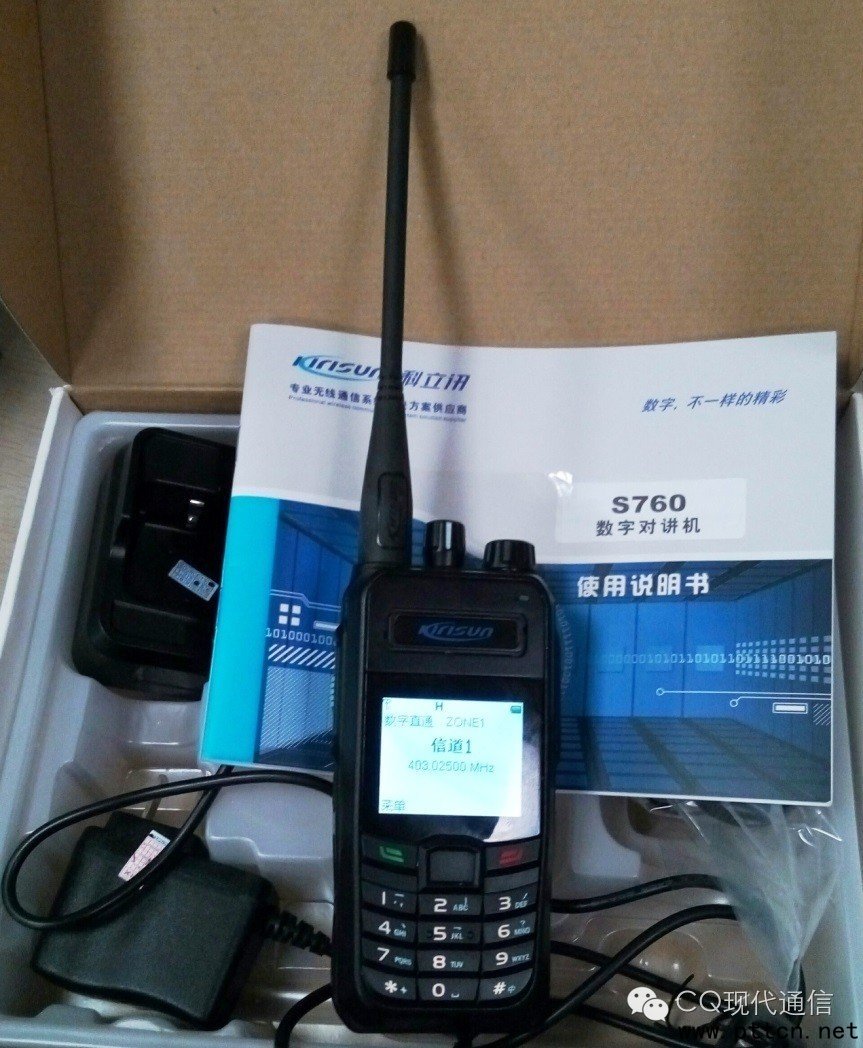

我选用科立讯S760作为dPMR测试的样机，它具备数字、模拟混合工作模式，可共享DPMR数字/模拟中继台构建系统网络。

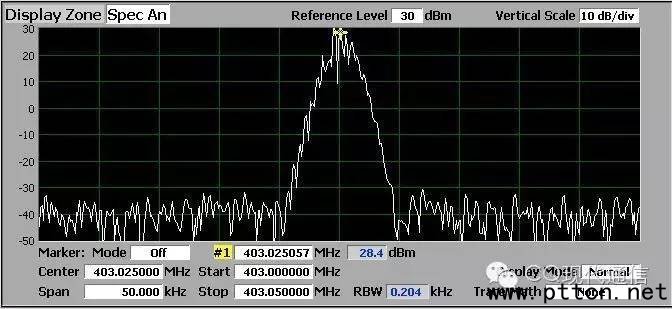

从检测仪表的频谱分析界面可看到dPMR的频谱，如下图所示。可以和DMR的频谱比较一下，两图SPAN都为50kHz，dPMR的频谱明显“瘦”很多。

眼图

什么是眼图呢？眼图是一系列数字信号在示波器上累积而显示的图形，它包含了丰富的信息，从眼图上可观察出码间串扰和噪声的影响，体现了数字信号整体的特征，从而估计优劣程度。

眼图的“眼睛”张开的大小反映着码间串扰的强弱。“眼睛”张得越大，且眼图越端正，表示码间串扰越小；反之表示码间串扰越大。

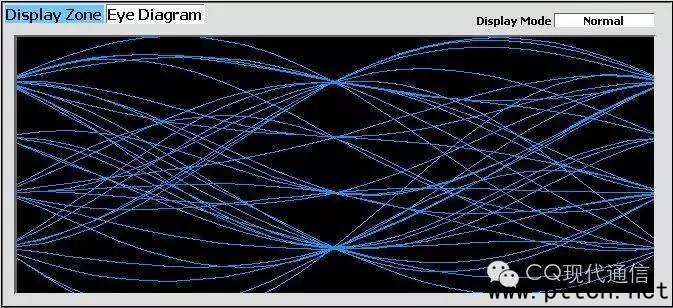

上图所示为实测一个周期内解调的信号，扫描线为4个符号变化互相覆盖的结果。在每一个符号周期内紧密收敛的曲线表示信号调制性能良好。

大家对模拟电台的验机过程已经很熟悉了，那么数字对讲机怎么验机呢，会不会很麻烦，通过率如何？

数字电台验机时，只测部分参数，如天线端口最大输出功率，载波频率误差，占用带宽，天线端口杂散发射。

具体情况我们下一期为您再做讲解。
