广播电视台发射台防雷接地方案
时间：2022-05-17 来源：未知 作者：陆涛 点击：
次
主页（http://www.pttcn.net）：广播电视台发射台防雷接地方案

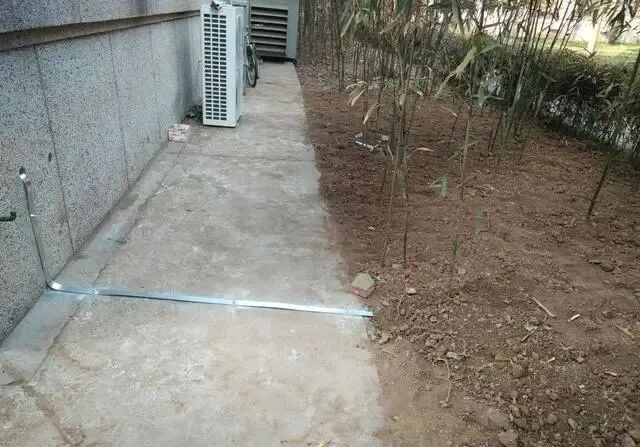

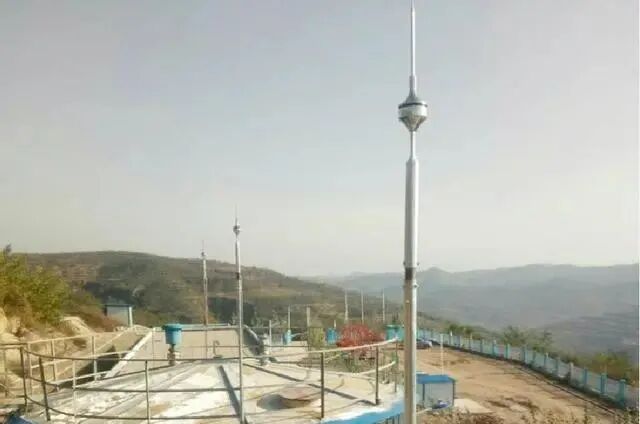

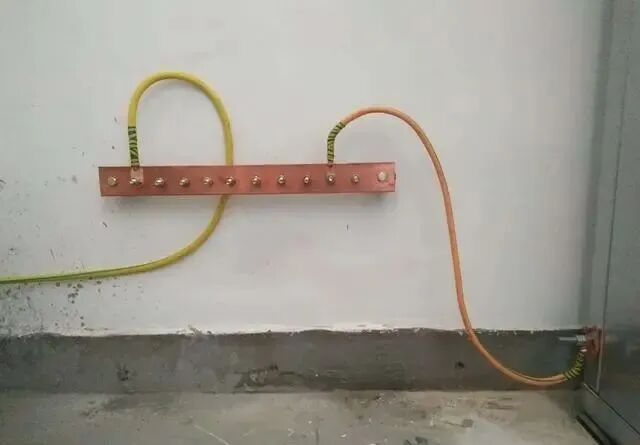

雷电是一种大气自然现象，由雷电引起的雷击灾害是一种常见的自然灾害，它主要分为直接雷击和感应雷击。直接雷击是云、地之间放电时，闪电直接击在建筑物、其它物体、大地、或防雷装置上，产生电效应、热效应和机械力者。感应雷击主要是云与云或云与地之间放电时，在附近导体上产生的静电感应和电磁感应。随着科学技术的飞速发展，当今世界已进入信息时代，通信技术、计算机网络技术已经渗透到国民经济及国防现代化建设的各个领域。然而，微电子技术在应用中的巨大优势，又成为它经不起雷电危害的巨大劣势，计算表明，在距离雷击中心1.5-2km范围内都会产生危险过电压，当电磁场强度达到0.07GS时，就会引起计算机误动作，达到2.4GS时，就可能对集成电路板造成永久性损坏。因此国际电工委员会将雷电灾害称为“信息化时代的公害”。现代防雷技术要求实施系统防雷工程，国际电工委员会第81防雷技术委员会的技术定义将系统防雷工作总结为：DBSE技术，即分流、均压、屏蔽、接地四项技术加之有效的防护设备的综合，达到全方位、立体化的防雷目的。最新国标《建筑物电子信息系统防雷技术规范》也是遵循了以上原则，要求实施系统、全面的雷电防护措施。雷电防护设计是一项系统工程，系统结构愈合理，系统的各个部分之间才可以有机结合，相互之间的作用就愈协调，从而使整个系统在总体上达到最佳的运行状态。在本防雷保护设计工作中，防雷设计主要的目的是将防雷与内部电源系统的客观实际条件进行有机的结合，通过合理配置，使之溶为一体，确保系统的稳定工作，从而发挥出系统防护工作的最佳效果。依据IEC-61024雷击区域划分（室外区，室内区，设备区）的要求， 建筑物必须安装有防直击雷装置的避雷针或避雷带（在本设计方案中不考虑直击雷的防护）；电源线安装防雷电感应的避雷器；以及采用各种接地、屏蔽手段在防雷区界面处进行等电位联结，达到消除防雷区内各设备之间电位差的目的。1.在现场发射锅周围选定合理的位置，安装两根H=8.5m的提前放电式避雷针，并且做两套≤10Ω的接地装置，用于发射锅的直击雷防护。在每台发射锅的接口处安装天馈防雷器，并进行接地处理。每根避雷针的底部加装智能接地电阻监测箱（采用三极法在线实时测量接地电阻，用于监测接地装置阻值的变化）。雷电峰值监测箱（用于监测雷击计数、雷击峰值、雷击发生时间、极性）。2.在所有厂区内部的摄像头接口处安装网络二合一防雷器，并进行接地处理，来保护摄像头的安全运行。3.沿着机房周围敷设铜排一周，并且在机房内部使用铜箔进行网格处理，网格尺寸不得大于600mm*600mm，在机房电源SPD处安装智能型SPD检测箱以及智能信号防雷监控箱。在值班室内部安装智能防雷终端箱。4.在抽水井房屋周围的水泥电线杆顶部加装提前放电式避雷针，安装一套≤10Ω的接地装置，并且在杆底部加装雷电计数器（避雷针）。在抽水井房屋周围选定合理的位置，安装一套≤4Ω的接地装置，与房屋的钢架进行可靠的电气连接，并且在屋内的电源处加装电源防雷器，和雷电计数器（SPD）进行接地处理。提前放电避雷针必须严格遵循中华人民共和国国家防雷标准——《建筑物防雷设计规范》（GB50057-10）的强制性规定：1、按被保护建筑物的面积、高度、所在地雷电日数及地理环境校正系数、建筑物使用性质等确定建筑物防雷类别。2、引下线（下导体）应与建筑物主钢筋电气连结，或按规定做二根或二根以上引下线 （下导体）。3、引下线（下导体）应作断接卡和在附近地面作绝缘防护。4、接地体，接地电阻，防雷地网应按防雷标准GB50057-2010要求执行。接地是防雷的重要组成部分是防雷装置的基础，为了使雷电流更好的泻入大地，为保证机房或系统的接地阻值，还应尽量减小引下线的电阻值。依据防雷规范要求，接地体的具体位置和引下线的具体路由，在施工时以尽可能的减少引下线的长度。通过增大导线载面和减小引下线长度的措施，来尽量减小接地引线的电阻值。接地地网挖掘深度大于1米，根据土壤如：石头、沙土、建筑垃圾、黄土等情况。1.接地模块根据现场情况可采用垂直埋置和水平埋置两种，埋设深度一般为0.8m-1m以下（埋设深度根据现场情况而定）；2.接地模块在埋设时建议其间距不小于0.8m（其离子散流的半径为1m-3m,根据现场地质条件而定）；3.接地模块的电极芯相互并联或与地线联接时需采用电气焊接或放热焊接，焊接长度为其连线宽度的3倍；4.当接地模块内置电极芯为热镀锌钢材时，其焊接处应清除焊渣并均匀涂抹防腐导电漆或包裹接地降阻剂；5.接地模块在回填时应加入适量水并分层夯实以保证其与大地紧密接触，待其充分吸湿后测量接地电阻。GB 50057-94 《建筑物防雷设计规范》（2000版）GB 50174-93 《电子计算机机房设计规范》GB 50169-92 《电气装置安装工程接地装置施工及验收规范》GB/T50311-2000 《建筑与建筑群综合布线系统工程设计规范》99D501-1防雷与接地安装《建筑物防雷设施安装》
