使用APRS手台，五分钟内开始从电波中读取信息

时间：2023-07-30　来源：网络　作者：网络　点击：次

主页（http://www.pttcn.net）：使用APRS手台，五分钟内开始从电波中读取信息

APRS（Auto Packet Reporting System）自动数据报告系统对于许多朋友来说已经并不陌生，它是业余无线电爱好中通过数据通信实现信息交换的一种玩法，可以交换台站地理坐标信息、气象信息、遥测数据、短消息等。但是，APRS除了需要大量的Digipeater（数字中继）转发你的信号以外，还需要较多的iGate（网关）来接收电波中的数据，并在电脑上进行表示或上传，以实现交换和互联网服务应用。

目前，爱好者中较多的网关设置方式，主要是利用普通电台连接TNC（Terminal Node Controller）终端节点控制器，最终与电脑或路由器相连接而搭建形成。比较常见的产品有Argent Data Systems公司的Open Tracker（OT）、Tracker2（国内版为OT2M）、Tracker3以及国内的51 TNC等等。

使用这样的方式搭建，优势是经济实惠，性价比高，非常适合长期固定的网关台站使用。其缺点则是搭建流程较为繁琐、线缆较多。有时候，我们需要携带电台到外地游玩、活动、暂住，因此一个可以快速机动的APRS网关也必不可少，可以用于在外地暂住的相关业余爱好活动、户外探索活动、应急救援指挥等。

正居住在新西兰的笔者就有了这个想法，由于当时受飞机行李携带的限制，只带了一只KENWOOD TH-D72E手台到了新西兰，但时间久了，心里也非常痒痒想玩会儿无线电。于是决定利用现有的TH-D72E电台，研究一下如何使用它自带的数据接口与电脑连接，快速搭建一个便携网关。

搭建的准备与连接

搭建前，要准备好所有必需的软件和硬件。硬件方面，首先必不可少的就是需要一台APRS电台和笔记本电脑两大“主力军”。本文APRS电台以KENWOOD TH-D72E手台为例，通过研究说明书，其机身侧面设计有一个mini USB B型插座，可直接用于数据连接。其次，需要设备之间的连接线缆。TH-D72E手台与电脑的连接，只需要一根最常见的USB数据线即可，一端为mini USB B型插头，另一端为USB A型公头。

搭建所需的设备，手台侧面的USB接口即可用于和电脑间的通信

软件方面，电脑需要安装可以实现网关功能的APRS软件，笔者选用了在爱好者中较为流行的APRSIS32软件。但请朋友们注意，如果打算搭建的是移动脱机网关，请事先在网络的环境中下载好离线地图，否则届时没有网络连接将导致软件无法获取在线地图，难以使用地图界面工作。如果是联网使用，则不要忘了给电脑连接上网。

连接完成示意图

所有硬件和软件准备好之后，只需要一步即可完成连接，那就是插上USB数据线。如果电脑无法识别连接上的硬件，需要安装PL-2302（USB转RS232）驱动程序。

菜单设置与使用

要使得网关能够正常工作，还需要对电台和软件的菜单进行正确的设置。首先，对TH-D72E电台进行设置。

其一，要将电台的TNC切换到正确的模式。通过按“TNC”按钮（数字2号键）两下，将内置TNC切换到“PACKET”（数据）模式，屏幕上会显示“PACKET12”字样。在这个模式下，TNC将只进行APRS数据的编解码工作，电台自身不会存储所接收解码的APRS数据，而是将其传递给电脑端使用。这个模式也就是大家常提到的“KISS模式”（KISS=Keep It Simple, Stupid）。

其二，要确认电台的数据通信速率是否正确。进入电台的菜单模式，找到APRS选项的33号菜单，将“COM PORT”（串口）的通信速率调整为9600bit/s即可。

将电台设置成PACKET12模式，并将电台的通信速率调整正确至9600bit/s

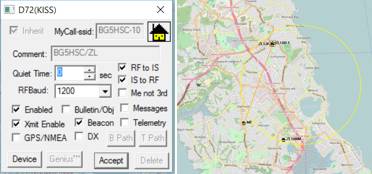

其次，就是对电脑的APRSIS32软件部分进行正确设置。在APRSIS32软件中，如果要与GPS、电台等设备进行通信，就需要在软件中添加一个通信端口。我们可以通过“Ports”（端口）-“New Port”（新建端口）菜单，新建一个“KISS”模式的COM端口（串口），用来与电台进行通信。COM端口的序号可以通过下拉菜单查找到正确的端口号，同时设置正确的通信速率和参数。同样的，应将通信速率设置为9600bps，Parity（奇偶性）设置为“None”，Data（数据位）设置为“8”，Stop（停止位）设置为“1”。
