无线对讲系统组成和技术要求

主页（http://www.pttcn.net）：无线对讲系统组成和技术要求

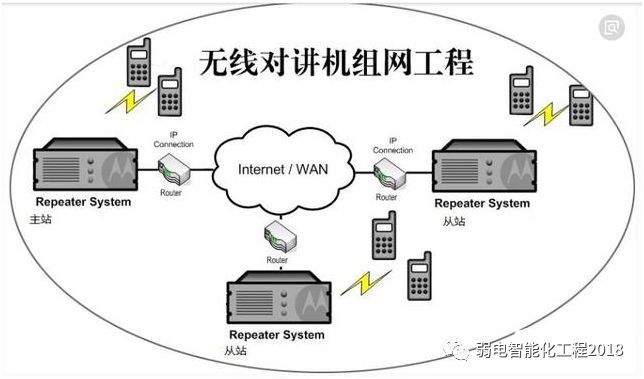

无线对讲在生活使用并不常见，他有点像我2G时代的手机，块头比较大，常应用于大厦安保、塔吊指挥、自助游爱好者、地震灾区抢险等地方的应用。组网模式和室分的组网很相似，下面我讲下他是如何组网的。

无线对讲机一般由发射部分、接收部分、调制部分和信令处理部分构成，接下来我们就针对其四大构成部分进行无线对讲机原理的讲解。

1.发射部分

锁相环和压控振荡器(VCO)产生发射的射频载波信号，经过缓冲放大、激励放大、功放产生额定的射频功率，经过天线低通滤波器抑制谐波成分，最后通过天线发射出去。

2.接收部分

接收部分采用的是二次变频超外差方式，从天线接收到的信号经过收发转换电路和带通滤波器进行射频放大并进入第一混频器，与来自锁相环频率合成器电路的第一本振信号混频生成第一中频信号。第一中频信号通过晶体滤波器进一步消除邻道的杂波信号，并与第二本振信号在中频处理芯片处再次混频生成第二中频信号。第二中频信号通过陶瓷滤波器滤除无用杂散信号并对其进行放大和鉴频以产生音频信号，经过放大、带通滤波器、去加重等电路进入音量控制电路和功率放大器放大电路，驱动扬声器，得到人们所需的信息。

3.调制部分

人的话音通过麦克风转换成音频的电信号，音频信号通过放大电路、预加重电路及带通滤波器进入压控振荡器直接进行调制。

4.信令处理部分

CPU产生CTCSS/DTCSS信号经过放大调整，进入VCO进行调制。

1、系统组成

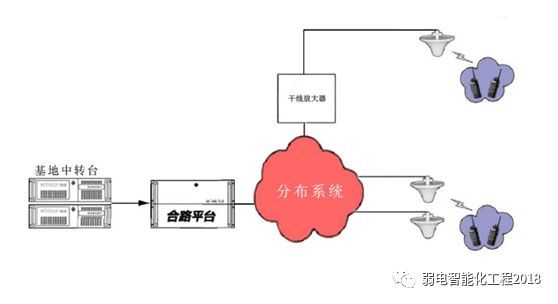

系统由数字中转台、功分器、耦合器、合路器、信号干线放大器、调度联动软件、数字对讲机（含备用电池）、天线（加感吸盘）等设备和射频电缆及高频接插件等组成。为本项目提供一套完整的无线对讲方案，如下图。

1)系统总体技术要求。

系统按照写字楼设立一套独立系统。要求在管控区域内的覆盖率达到95％以上（含对应的地下室，重点机房、重点区域必须100%覆盖）。

功能要求：

A. 频段分配：4个频段；

B. 呼叫方式：分频段全呼；

C. 中继台设置：至少设置2个中继台，根据项目建筑形式确定放大方案;

D. 采用数字系统，中继台为全双工模式，手持机为数字系统；

2、基站技术要求。

LED 指示灯可显示开启、中继台禁用、数字模式、模拟模式、每个时隙 TX/RX 状态

坚固的手柄使安装和搬运更轻松100% 连续工作周期

自动电池备份

支持墙壁或机架安装

集成电源

射频输出：25 至 40W

工作周期：100% 连续

频率：136—174 MHz，403—470 MHz

3、对讲机技术参数及要求。

功率输出：1 至 4W (UHF)，1 至 5W (VHF)

键盘：有

显示屏：有

紧急报警按键：有

文本消息传送：有

电池寿命：9 小时（模拟），13 小时（数字）—配有 IMPRES 1500 mAH 锂电池

军用标准：符合军标 MIL-STD 810C、D、E 和 F 及 IP57 标准

频率：136 — 174 MHz，403 — 470MHz

4、系统功能

具备单呼、组呼、群呼功能：适用于调度人员灵活调度。

具有更好的通话音质：数字对讲机在相同的覆盖范围内比模拟对讲机有更好的通话质量，特别是在嘈杂环境中工作时，数字对讲机可以滤除背景噪音而使对方听到更为清晰的音质。

配备智能锂电池，具有更长的通话时间：标配1500毫安的智慧型锂电池，通话时间比相同容量的锂电池增加40%，并且具备自动修复功能，使用更方便。

容量更大，频率更节省：仅仅使用12.5KHz信道间隔的频率。

一个数字中转台相当于两个模拟中转台，可以同时允许两组人员同时通话。利用该特点可以设定金融押运用一个信道，保安服务使用另一个信道，从而使两个群组间通信互不干扰，即使是不同的小组之间通话时也互不干扰。

具备较高的防水性能及防爆机型：符合严格的IP57防水性能（1米深水下开机30分钟），能够在雨天或严酷环境下正常工作，即使在最恶劣的环境中也能确保通讯畅通。选择防爆机型可以确保现场生产及抢险人员生命更安全。

数字/模拟双模式工作，确保设备与模拟对讲机设备兼容：对讲机和车载台可以同时兼容数字和模拟两种模式，方便对讲机及车载台与其它单位或组织的及时联络。

内置GPS定位功能：确保领导或调度人员知道每辆车、每个人的所在位置。

对讲机监控功能：调度人员或领导可以通过发送指令的形式打开目标对讲机，方便监听成员现场活动。

对讲机检查功能：调度人员可以对未应答成员对讲机进行检查，及时提醒未开机成员打开对讲机，以确保每个成员在执行认务时通讯畅通。

具备紧急报警功能：当小组成员遇到突发事件时，仅需按下紧急按钮，调度中心即可以收到求救信号，并且通过GPS了解该成员的具体位置，以方便其它成员紧急施救；同时调度台可以通过对讲机监控功能监听现场活动。

支持短消息：支持中心调度人员通过短信方式发送或接收指令或提示。

保密通话：数字加密技术所固有的安全性，可以防止犯罪分子利用扫描装置进行窃听，当非法用户在扫描时只能听到信道在工作而无法听到通话算内容，完全保证合法员工在本组通话时其它成员无法监听，确保内部通话的安全性。

杜绝非法用户入网：随着对讲机用户的不断增加，特别是无线电爱好者人数的增加，普通的模拟中继系统虽然能够通过设置不规则亚音频而能阻止部分人员入网，但其1000多个编码经过多次测试完全可以破解；而数字系统则由于多大16万位密码的自由组合，非法用户的干扰为零。

5、系统技术要求

为保证保安/工程人员等的对讲机在周边区域对讲通信畅通。建立一套4个信道的数字无线对讲系统，可达到对讲信号的全覆盖，保障人员的协调配合工作。

基站设置在地下一层消防控制室内，采用标准19英寸机柜安装。

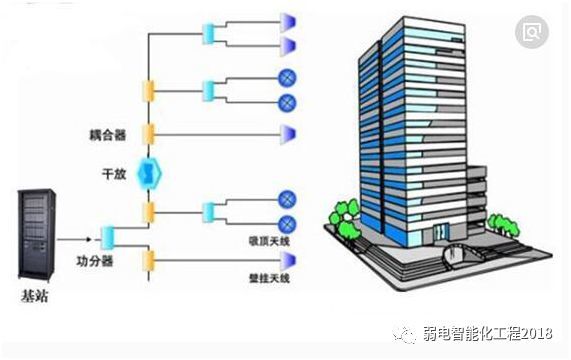

覆盖天线的网络结构由通信电缆、耦合/分配器、吸顶天线组成，又称为室内分布天线系统，保障了信号的均匀分布。可实现狭小区域的信号覆盖，每套天线覆盖的区域互相连接，从而实现信号的无缝隙覆盖，并实现了整个MAIL内无干扰的低辐射功率控制，对室外的信号泄漏低于政府验收要求。

需合理设定天线的位置、数量和输出功率，保证使用较少的天线，较小的输出功率，来达到良好的覆盖效果；

同时考虑施工比较容易实现及施工效率，特别是合理安排走线；

链路满足在覆盖区域载噪比 >15dB。

覆盖网络必须对外界的干扰小，并且不易受到其他同类设备的干扰：在周围大量存在无线覆盖网络和对讲机应用的闹市地段，不仅要考虑通信的覆盖面，同时也要考虑到无线电干扰的存在性，毕竟同时使用的用户太过集中，必须依靠更合理的设计来避免互相的干扰问题。

建筑内的信号覆盖必须均匀分布：必须采用分区域覆盖的方法来实现信号的均匀性，由于大楼结构错落复杂，信号很容易在其中衰减，所以应合理设计天线系统的覆盖区域，保证在每个区域中都获得最佳的接通率。

室内分布系统解决的是室内信号质量问题，故室内分布系统设立后，应在相应的覆盖区内满足一定的信号要求。具体指标如下：

指定大楼覆盖区内达到95％以上区域，信号强度大于-110dBm。

大楼覆盖区内及广场周围50米范围内移动台呼出和接听正常。

保持无线系统接收灵敏度为≤-104dBm。

根据国家环境电磁波卫生标准，室内天线的输出功率应小于10dBm/载波。

无线对讲系统采用常规无线通讯系统，按讲通话，一呼百应。为了达到楼宇内通信无盲区，克服建筑结构和环境对无线信号造成的阻挡和屏蔽，使信号能从地上楼层穿透到地下楼层，需要采用中继转发基站，起到接力通讯的作用。中继基站是全双工工作方式，用户机是半双工方式。
