短波性价比之王:YAESU FT DX1200短波电台试用手记

时间:2015-04-22 来源:CQ《现代通讯》 作者:杨法 点击:

日本八重洲公司(YAESU)是业余无线电短波电台制造商中的元老,以往推出过诸多产品,在业余无线电界堪称经典,其中有不少为HAM津津乐道的高性价比产品。在无线电通信科技飞速发展的今天,八重洲公司(以下简称“YAESU公司”)推出了FT DX1200短波电台。这是一款挤身于YAESU公司“FT DX”高端短波电台系列的产品,之前该系列有旗舰级短波电台FT DX9000和高性能的FT DX5000短波电台,也有FT DX3000这种功能较为全面的短波电台。FT DX1200作为新作,其在功能和配置上精简实用,使更多的业余电台爱好者有机会以较低的价格接触到YAESU公司的高端短波产品 。FT DX1200的性能在国外颇受好评,并且在售价上十分诱人,堪称短波界的性价比之王。另外FT DX1200目前已获得中国无线电发射设备型号核准证(型号核准代码:2014FJ4330),方便国内HAM向当地无线电管理机构申请设置电台。

产品亮点

1.FT DX1200属于YAESU公司“FT DX”系列高端短波电台,尽管该电台目前是此系列中最便宜的,但基础性收发功能相当出色,设计也很现代化。国内售价在13 000元左右,相信这个价格能让很多短波HAM心动。

2.FT DX1200配置4.3寸彩色液晶大屏。虽然不是触摸屏,但屏幕色彩艳丽,显示清晰,既实用又美观。

3.FT DX1200面向的是短波发烧友和集体基地台,放在桌上很显档次。该机内部硬件线路配置和FT DX3000相比没差多少,一般高端短波电台拥有的修平滤波器(RoofingFilter)、32 Bit DSP处理器、多级信号处理器等模块FT DX1200均有配备。

4.FT DX1200的基本功能齐全,支持FM模式,自动天调、DSP降噪、DSP中频可调带宽/偏移功能一应俱全。

5.FT DX1200提供大动态频谱分析功能,配合彩色大屏的显示效果很好,动态频谱分析是目前高档电台的标志。

6.FT DX1200具有丰富的升级扩展功能,通过选件FFT-1、SCU-17可以使FT DX1200功能上更接近FT DX3000。

7.FTDX1200作为固定台(基地台)来说价格诱人,比高档车载短波电台的价格高一些,而比同系列FT DX3000便宜得多。

外观与设计

YAESUFT DX1200为固定台(基地台)台式机设计,官方给出的尺寸为365mm×115mm×312mm,整机大小与YAESU中型短波电台FT-950差不多。与FT-857/897等为车载(便携)设计的小型短波电台和紧凑设计的FT-450电台相比要大一些,面板上的旋钮和按键也要多得多。大部分常用操作都可以通过实体按键和实体旋钮实现,操作的时候比小型或紧凑型短波电台方便很多。FT DX1200的内部做工扎实,屏蔽严谨,整机近10kg的重量说明了一切,卸下电台底板的安装选件要拧掉18个螺丝。作为中型电台,FT DX1200的散热配置和效果比小电台好得多,适合长时间高功率工作。

如果您打开FTDX1200的机身,其内部线路板布局与FT-950非常相似(在线路设计上有较大的改动),结合FT DX1200综合性能和配置,不少HAM都认为FT DX1200是FT-950的升级版。FT-950的外观较为传统,并不十分出彩,所以出镜率较低,但其电路设计扎实,不少预算在1.5万元左右的HAM都选择了这款短波电台。上海市无线电运动协会BY4AA集体台主力短波电台为YAESU FT-2000D,备用电台就是FT-950。FT DX1200的电路中不同功能单元采用独立的电路板,安装在不同的舱室,之间通过排线和信号电缆连接,给维修和检测带来方便。FT DX1200机身内部空间宽敞,再加上现代电子电路高度集成化,所以PCB上可见元器件错落有致比较宽松,并不像小型短波电台那样拥挤,包括内置的自动天调单元整体做工和PCB布线设计都非常优秀。

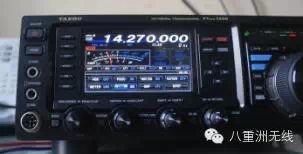

FTDX1200的面板布局类似与“同门师兄”FT DX3000,左侧为4.3寸彩色液晶综合显示屏,右侧为频率调节大转轮,最右侧为数字键盘和辅助小转轮。辅助小转轮除了作为VFO B 频率调节外还可以作为“清晰器”微调频率。FT DX1200大小转轮表面都做了金属化处理,看上去颇有质感。FT DX1200的频率调节大转轮及周边按键设计沿袭了YASEU经典高档机FT-1000的成功设计,不但看上很高端,而且实际用起来常用的VFO A/B切换、V/M切换、调制模式切换、同频/异频、转轮调节步进快慢选择都在手边,操作十分方便。虽然FT DX1200采用大液晶屏后的面板布局设计相比于FT-950有很大变动,在实际操作中,对于习惯用右手操作电台的用户来说还是很方便的,几乎所有常用的功能都可以轻松找到按键,不过对于习惯用左手操作电台的爱好者来说多少有些不方便。

FTDX1200作为固定台(基地台),配置了大液晶屏和大频率旋钮,从视觉和操作等方面都给人大气的感觉,如果搭配台式话筒使用更是如此。FT DX1200的按键比较大且为胶质材质,按起来硬中带软,手感很好,不过这些按键都不具备夜光功能。FT DX1200机身后配备有两路天线接口,可以分别接两套天线,如定向八木天线和全向天线或不同波段的天线,可以通过机器面板的ANT键切换不同的天线。前面板提供信号处理专用按键包括IPO、ATT、R.FLT、NB、AGC,用户可随时方便的改变设置。前面板提供6.25mm接口的耳机插孔和电报键插孔,方便用户临时连接设备。6.25mm的电键插孔比一些小型短波电台3.5mm的插孔通用性要强。

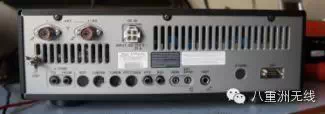

FTDX1200的背面接口丰富,除了双天线和电源接口外,μ-TUNE接口、旋转器接口、功放接口、外部天调接口、RTTY/DATA数据接口、PTT和录音接口、外接扬声器接口、6.25mm电键插口、D9型的CAT控制数据接口一应俱全。FTDX1200作为新款短波电台没有内置时髦的USB声卡和控制数据线,但可以利用外部SCU-17 USB界面选件盒来实现该功能。

电路简析

FTDX1200整机电路架构依然是近年来业余电台流行的模拟高频电路与 DSP数字化中频相结合。FT DX1200采用目前短波电台主流的DDS和PLL频率合成电路,参考晶体标配0.5ppm级的TCXO(温度补偿晶体),提高整体信号输出稳定度,使得FT DX1200用于对频率稳定度较高的数据通信模式也能轻松胜任。笔者手头试用的这台FT DX1200经测试频率误差不到2Hz,开机15min后延续4h(期间高负荷发射使机器整体温度上升)频率变化绝对值不超过4Hz。

升级与选配件

FTDX1200的DSP系统可以通过官网升级,最近一次升级为2014.10.20。主程序V.01-10;DSP V.05-47;TFT V.01-03。软件升级会修正一些错误,增加一些小功能。当主程序升级到V.01-09时给面板上的CAR键赋予了新功能,支持在SSB和CW模式下调节输出功率。不过毕竟FTDX1200不是基于SDR架构的电台,所以软件升级变化不会很大。

FFT-1附件可增加AF FFT频谱显示功能、RTTY/FSK31编解码、CW解码功能。FFT-1价格不是很贵,国外卖170美元左右(约1200元),笔者认为值得选购。

通过SCU-17附件,电台可以方便的与PC连接,实现USB声卡功能和PC控制功能。SCU-17盒子与FT DX1200的RTTY/DATA端口和CAT端口连接。通过USB声卡可方便的进行SSTV、RTTY、PSK通信。该接口盒在国外卖170美元左右(约1200元),适合喜欢将电台连电脑操作的用户。

DVS-6数字语音模块,可录5段时长在20s内的语音。通过该选件,FT DX1200可在业余电台比赛中实现自动呼叫。该模块国外价格在60美元左右(约420元)。

FTDX1200支持使用YAESU FTDX家族高端的μ-TUNE滤波器选件。尽管一套μ-TUNE滤波器的价格比主机都贵(一个μ-TUNE的价格近500~600美元,一套为三个,约13 000元),但理论上FT DX1200支持该选件的。μ-TUNE滤波器原理上为跟踪的超窄带滤波器,能有效抑制靠主频率较近的无用信号,使电台的接收信号放大电路能更好的工作。

FT DX1200 VS FT DX3000

从外观和面板设计上,两个机器十分接近,两者都是使用一块4.3寸彩色液晶作为综合显示屏。只是FT DX3000在频率调节大拨轮上多设计一块专用于显示工作频率的液晶屏。FT DX1200没有频率显示专用的液晶屏,所以频率显示也放到综合显示屏中,FTDX1200在这个位置上设计了一些LED灯,用于指示收发状态、VFOA/B同频/异频、频率大拨轮工作等工作状态,这个LED灯还是很实用的。

在功能配置上,FTDX3000后部提供3个天线I/O端口,FT DX1200提供2个。FTDX3000内置标配有USB声卡系统和AF频谱功能,在FT DX1200上则是通过SCU-17(外置)和FFT-1(内部安装)选件来实现。FT DX3000提供有IF中频输出功能,FT DX1200则没有。滤波器配置方面,FT DX3000接收配置15波段带通滤波器,一中放前配置300Hz(选件)、600Hz、3kHz、6kHz、15kHz 修平滤波器。而FT DX1200接收配置8波段带通滤波器,一中放前配置3kHz、6kHz、15kHz 修平滤波器。理论上300Hz、600Hz 的修平滤波功能在CW模式中会有较好的表现,常用的SSB话只需用到3kHz的修平滤波功能。

从接收电路上来看,FTDX3000采用类似FT DX5000的下变频技术,第一中频为9MHz,然后第二中频直接30kHz输出给DSP处理。FTDX1200采用传统3次变频上变频电路,第一中频为40.455MHz,第二中频为455KHz, 然后第三中频直接30KHz(SSB/CW)/24kHz(AM/FM)输出给DSP处理。上变频技术和下变频技术各有优点。

由此可以看出FTDX1200是FT DX3000功能和配置的精简版,接收电路架构上也有所不同,同时价格上也要便宜一大截。笔者认为FT DX1200的配置基本是目前短波电台(包括商用电台)的主流配置,FT DX3000的滤波器之类的配置比较高档。

如果您只是需要一部主要以SSB模式通联的电台,那FT DX1200和FT DX3000的实际收发基本效果是差不多的,即便是玩电报在大部分情况下两者的实际收发信效果也没多大区别,对于短波发烧友来说,FT DX1200绝对是高性价比之选。如果您想买台比赛用的主力短波电台,经常要在拥挤的信号里工作,那么FT DX3000及以上级别的电台是更好的选择。

实战FT DX1200

FTDX1200操作顺手,液晶屏幕显示漂亮,显示视角也很宽。显示界面尤其是模拟指针表的显示效果非常好,模拟针表的阻尼效果完全可以乱真了。除了模拟指针表外,FT DX1200还可以选择科技感更强烈的条状表,使用条状表可以在发射时多看到一个测量参数。

FTDX1200调节频率很方便。作为中/大型短波电台,提供了实体数字键盘,利用键盘可实现业余频段快速切换和频率直接输入功能。另外有特殊需要时小波轮也可以操控机器频率以1MHz为步进进行调节,只需按动小波轮左侧的MHz/μT键。FT DX1200的频率拨轮体积大,手感不错,这也是操作中/大型短波电台最舒服的地方。大拨轮外圈可调整拨轮旋转阻尼,以适合不同用户的手感。短波机通过大拨轮来调整和搜索频率对许多HAM来说是最为享受的事。FT DX1200在SSB模式下,频率大拨轮的默认步进值为10Hz,按下波轮右边的FAST键后步进值会升高到100Hz。笔者实际操作时大拨轮经常容易误碰到导致跑频,所以调整好频率后可以用波轮右边的LOCK键将工作频率锁定,也可以将大拨轮阻尼设置得大一点。FT DX1200频率显示是到Hz级的,如果有用户特别喜欢1Hz步进调节,可在155号菜单中设置(SSB模式)。

FTDX1200的发射功率设置有些特别。首先需要在177号菜单设置功率上限,然后利用实体旋钮PROC/CAR进行调节,调节时屏幕上会显示具体输出功率瓦数。实体旋钮调节范围限制在菜单设置最高功率范围内。

FTDX1200有实体旋钮调节方便,操作起来很方便,不愧为高端电台。功率、带宽、频率偏移、NOTCH、CONT、MIC增益、音量都对应有实体旋钮。而且最常用的CONTOUR、中频带宽、NOTCH、中频偏移在综合显示屏上还有图形指示,调节起来更为直观。

FTDX1200提供VFO A/B双VFO功能,但不能同时双接收,当然对于万元级别的短波电台来说双接收绝对是奢望。FTDX1200 SSB收发语音很好,接收时如果为FT DX1200外接一个大口径扬声器效果会更好,不用很昂贵的专用短波音箱,一个二手的MOTOROLA车载电台扬声器就足够了。

FTDX1200的发射功率足,笔者手里这部电台(功率设置到最大)用CW模式在14.270MHz发射功率有106W。在SSB模式默认设置下大声呼叫一下,峰值功率可达103W,正常呼叫平均功率有80W以上。前面电路点评中已经说到FT DX1200硬件功率余量还是很大的。

FTDX1200的接收性能不错,底噪控制得不错,比FT-450明显要好,比FT-950也有进步,甚至SSB模式下不弱于FT-1000MP。在接收强信号时主流短波机接收语音品质表现都很好,在中等偏弱信号时不同性能机器就容易感觉出一些差别。FT DX1200接收到中等偏弱信号时信噪比控制得比较好(DNR打开),比车载类小电台明显的柔和信噪比高。对于弱信号方面,在FT-857上已经几乎无法分辨语音的信号,在FT DX1200上尚可勉强分辨。笔者早晨用它来接收14.180MHz老HAM通联,接收效果很不错,完全不输于FT-2000D。一般接收SSB话音信号与IC-7700也没多大区别,只是在听比赛信号堆叠的时候IC-7700的分辨率更高一筹。FT DX1200自身灵敏度很高,在家里阳台上用车载短波天线(钻石 HF20CL)就能清晰接收14MHz业余频段的信号,而且信号表也有小幅度摆动。如果使用倒V或正V之类中型室外天线,那接收信号更好了,信号表指示幅度指示也很大了。在城市中一般使用AMP1就足够了,有时底噪较大使用IPO效果更好。用信号发生器测试,在实验室环境中FT DX1200的灵敏度超高,在14.270MHz CW模式(IF BW=500Hz),使用AMP2的情况下输入-138dBm(0.028μV)信号就能明显收到,使用AMP1的情况下输入-131dBm(0.063μV)信号就能明显收到,即便使用IPO输入,最小灵敏度都不小于-119dBm(0.25μV)。在14.270MHz使用USB模式(IFBW=2.4KHz)灵敏度会比使用CW低一些,使用AMP2的情况下输入-133dBm(0.05μV)信号就能明显收到,使用AMP1的情况下输入-126dBm(0.112μV)信号就能明显收到,使用IPO输入最小灵敏度在-114dBm(0.447μV)左右。

DSP降噪功能是很多HAM所关心的,虽然都是中频DSP的电台,而且使用DSP芯片也属于同样等级,但YAESU过去的DNR效果一直没有其他几个大品牌的短波电台效果好。这次FT DX1200的DNR功能有了明显的提升,开启DNR后背景噪音抑制明显,不用设定过高的降噪级数,中小强度以上信号已经有非常明显的降噪效果,信噪比提升明显,语音失真度很小。

FTDX1200玩CW的效果也不错,虽然从硬件配置上FT DX1200没有像FT DX3000那样的600Hz和300Hz(选配)修平滤波器,但实际使用时IF 设定500Hz就很好用了。窄带中频应用在分辨比赛时信号堆叠有较好的作用。FT DX1200在CW模式下中频带宽软件可选为500Hz~2.4kHz,要是软件开放提供300Hz或250Hz一挡就更好了,其他品牌的电台采用同档次的DSP芯片,不少都提供更窄的中频带宽,相信这不是硬件性能的限制。实际操作时,有经验的HAM会结合中频偏移IF SHIFT功能一起使用得到更窄带中频的效果。另外找副6.25mm接口的大耳机直接插在机器面板的耳机插口上抄收CW的能力会大大增强。FT DX1200支持手键和自动键,内置自动键发生器,而且机器是双电键接口,长时间连接电键(电台后部插孔)还是临时使用电键(电台前部插孔)都很方便。如果用户购买选件FH-2还可以在FT DX1200菜单27~32里存储5段常用CW电码。笔者这台FT DX1200没有安装FFT-1选件,所以无法试用CW解码功能,这对于不懂电报的用户是个有趣的功能。

FTDX1200内置自动天调,该天调以继电器切换电容电感组合的方式工作。FT DX1200天调的调节速度很快,完全重新调一个频点要是天线不太差的话大概在10s左右搞定。FT DX1200的内置天调能记忆不同频点的天调数据,下次电台调谐到这些频率时,电台会自动跟踪调节甚至不需要发射。

FTDX1200频谱分析功能

FTDX1200的频谱显示是很多用户关心的功能,FT DX1200有两种显示方式一种是在标准界面下方以长条状显示,一种是全屏显示。

频谱显示有专用按键,随时可以调出。FT DX1200频谱显示扫宽有20kHz、50kHz、100kHz、200kHz、500kHz、1MHz六挡可选,需要事先在128号菜单中选择SPAN宽度。FTDX1200频谱显示可以用固定标尺方式也可以用中心频率加左右展开扫宽方式,其频谱幅度动态显示为80dB(相当于老款频谱仪了)。FT DX1200频谱显示刷新率还是比较快,由于其显示动态大,所以具有一定的实用意义。不过作为单接收通道的机器FT DX1200在频谱扫描的时候接收是静音的,实际使用通联或守听时用户肯定是关闭频谱扫描的,显示在大彩屏上的频谱图并不是实时动态的。硬件上不够强悍厂家从软件上加以补偿,FT DX1200频谱工作有个ASC智能自动模式,机器会根据用户使用情况短时自动快速扫描更新频谱图,尽量少的影响用户接收工作。选件FFT-1主要增加了音频分析相关功能,对射频频谱分析并不有所增强。笔者使用FTDX1200频谱功能,总体感觉比IC-7000、IC-7100、IC-7410强很多,但比IC-7600还是差距明显。所以如果你想一面听着别人通信一边动态的监视周边频谱还是最好选FT DX5000MP+SM5000或IC-7600以上级别的电台,当然价格也是FT DX1200的好几倍。如果希望极致频谱监视还想看到宽频带瀑布图甚至实时频谱图,那么建议可以考虑专业的接收机如ICOM的IC-R9500或更高端的R&SESMD、EM510监测接收机。

总的来说FTDX1200是一台基础性能优秀价格诱人的新款短波电台,作为爱好者日常通联用的短波电台来说,还是非常不错的。如果短波狂人或者竞赛台,则建议选购FT DX3000或是FT DX5000。如果在国内售价控制在万元以下,可以说目前它的性能与配置在入门级短波电台中是无敌的,希望在国内正式上市后成为像YAESU FT-7800R/7900R那样的性价比之王,让国内HAM以不多的花费玩到国际主流新品电台。
