YAESU FT-60R双频段单通道接收手持电台

时间:2015-08-08 来源:CQ《现代通信》杂志 作者:BG8SF 点击:

FT-60R是YAESU公司出品的144/430MHz双频段单通道接收实用型手持电台,具备宽带接收功能覆盖118MHz~999MHz通信频段。支持双波段工作、低廉的价格是FT-60R的亮点。

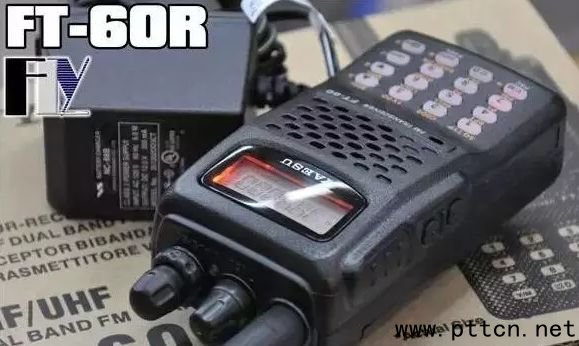

YAESU FT-60R双频段单通道接收手持电台

FT-60R也是继KENWOOD TH-G71A后目前市场上公认的最具性价比的入门级手持电台。60R采用传统对讲机长条状外型颇具商用机的风格,60R的音频还原比较好收听音质洪亮有力。

作为入门级产品60R标配采用镍氢电池板,也有镍镉电池板可以选择。60R的电池板采用常见的AA型电芯同时电板的型号与一些商用机通用。优点是购买电板和座充价格相对便宜,对于动手爱好者通过用零售的高容量AA充电电池替代电池板中的电芯可以DIY出超高容量的电板。

60R在144/430MHz波段都有稳定的5W功率输出,作为单接收通道电台60R同一时刻只能工作在一个频率上。目前市场上销售的60R版本都不能在409MHz波段发射,要想400-470MHz发射需要硬件扩频。

60R提供了超过1000个存储频率,每个频率都可以用字符进行标识。60R具备完善的模拟亚音和数字亚音编解码功能,上标准的中继没有问题。作为实用型的手台60R并无太多功能的亮点,要说特殊功能60R具备开机密码功能,可以防止外人使用你的对讲机。

功能特点

· 带防水功能的144/430双频段手持对讲机

· 发射频率范围:136-174和420-470MHZ

· 接收频率范围:108-520和700-999mhz。

· 输出功率:大功率:5/5W(144/430);中功率:2/2W(144/430);小功率:0.5/0.5W(144/430)

· 带有航空调幅和WX信道的宽接收频段(108-520MHz and 800-999.999MHz)。

· 1400mAh镍氢电池。

· 具CTCSS/DCS性能。

· 身份码自动报警功能。

· 2个前面板可编程按键。

· 结构坚固。

· WiRES/圈外提示及灵敏搜索功能

技术参数

频率范围:

接收: 108 - 137 MHz (Air Band),

137 - 520MHz (AM/FM),

700 -999.990 MHz (FM)

发射 :144-148MHz, 430-450 MHz

频率步进: 5/10/12.5/15/20/25/50/100kHz

频率稳定度: ±5 ppm (–10 °C to +50 °C)

中转频差: ±600 kHz (144 MHz), ±1.6/5.0/7.6 MHz (430 MHz)

调制类型: F2D, F3E

天线阻抗: 50 Ω

供电系统: 标称: 7.2 V DC, 负极接地

实际操作: 6.0 ~ 16.0 V 直流 (外接电源接口)

11.0 ~ 16.0V 直流 (外接电源充电)

电流消耗:   125 mA (接收)

(7.2 V供电) 45 mA (144 MHz, 待机, 省电关闭)

47 mA (430MHz, 待机, 省电关闭)

19 mA (待机, 省电开启)

0.8 mA (自动关机关闭)

1.3 A (144 MHz, 5 W 发射)

1.5 A (430 MHz, 5 W 发射)

工作温度:–20 °C to +60 °C

外观尺寸(W x H x D):58 x 109 x 30 mm

重量: 370 g 包括 FNB-83和天线

发射指标

输出功率: 5.0 W(High) / 2.0 W (Middle) / 0.5 W (Low)

调制类型: 可变阻抗 F2D, F3E

最大频差: ±5.0 kHz (F2D, F3E)

杂散发射: 小于60 dB (大功率和中功率输出)

小于40 dB (小功率输出)

麦克风阻抗: 2 kΩ

接收指标

接收电路类型: 两次超外差

中频频率: 1st: 47.25 MHz, 2nd: 450 kHz

灵敏度:   0.8 μV TYP for 10 dB SN (108-137 MHz, AM)

0.2 μV for 12 dB SINAD (137-140MHz, FM)

0.16 μV for 12 dB SINAD (140-150MHz, FM)

0.2 μV for 12 dB SINAD (150-174MHz, FM)

0.3 μV TYP for 12 dB SINAD (174-300MHz, FM)

0.8 μV for 10 dB SN (300-336 MHz,AM)

0.25 μV for 12 dB SINAD (336-420MHz, FM)

0.2 μV for 12 dB SINAD (400-470MHz, FM)

0.25 μV for 12 dB SINAD (470-520MHz, FM)

0.5 μV TYP for 12 dB SINAD (800-900MHz, FM)

0.8 μV TYP for 12 dB SINAD(800-999.990 MHz, FM)

选择性: 12 kHz/35kHz (–6 dB /–60 dB)

音频输出: 400 mW , 8 W ,10% 失真 (7.5 V供电)

机器面板按键定义

  1. 天线接口:连接配套的天线。

  2. 音量旋钮:调整音频输出的音量。顺时针旋转音量增大。

  3. 发射/忙碌指示灯:发射时显示红灯,接收显示绿灯。

  4. DIAL[内圈]:20 位的旋转开关,用来操作频率,同时也用来作为菜单的选择和其他调整。

  5. 静噪[外圈]:调整接收时的背景噪音,顺时针旋转到背景噪音刚好消失(绿色的忙指示灯熄灭)。

  6. 液晶显示器。

  7. 内置扬声器。

  8. 内置话筒。

  9. 键盘(见后说明)

  10. PTT键(发射键):按下此键,本机进入发射状态,松开则进入接收状态、。

  11. 监听按键:按下此键则关闭静噪功能,暂时让您能够听到近于背景噪音的弱小信号。

  12. 灯键:按下此键,显示屏和键盘灯将点亮5 秒钟,然后自动关闭。

  13. 耳机话筒插孔

  14. 外接电源接口

机器的简单操作

一、调整发射功率

1、先按[F/W]按键一下 ,再按[3(TX PO)]按键,LCD 就会显示当前的发射功率级别。

2、旋转DIAL 选择希望的功率等级,HIGH(5W),MID(2W),LOW(0.5W)。

3、设置完成后,按PTT 保存设置并返回正常操作模式。

二、键盘锁

为了避免意外的频率被改变或者意外的发射,FT-60R 提供了多种DIAL 和键盘的锁定方式:

LK KEY :仅锁住键盘

LK DIAL :仅锁住DIAL

LK K+D:锁住键盘和DIAL(工厂默认值)

LK PTT:锁住PTT(禁发)

LK P+K:锁住PTT 和键盘

LK P+D:锁住PTT 和DIAL

LK ALL:锁住全部

锁住部分或全部按键:

1、按一下[F/W]按键,再按[0(*)SET]按键,进入设置模式。

2、旋转DIAL旋钮,选择设置25号菜单:(LOCK)。

3、按一下[F/W]按键,进入其设置调整模式。

4、旋转DIAL 旋钮,在上述方案中选择需要的锁定方式。

5、按PTT结束设置,并返回正常模式。

开启锁定功能,有两个方法:1、长按[6(LOCK)] 一秒钟;2、按[F/W],再按[6(LOCK)] 。LCD 上出现“”即表示已启动锁定功能。取消锁定,重复此两种操作中的一种即可。

三、键盘提示音的开启和关闭:

1、进入设置模式,先按[F/W]按键,再按[0(*)SET]进入菜单。

2、旋转DIAL ,选择菜单6:(BEEP)。

3、按一下[F/W]按键,进入其设置调整模式。

4、旋转DIAL,改变设置为OFF。

5、按PTT保存设置,并返回正常模式。

6、重新开启键盘提示音,在第4 步时选择KEY 或者KEY+SC(出厂默认设置)。

KEY:在按键的时候提供提示音;

KEY+SC:在按键或者扫描结束的时候提供提示音。

四、差频的手动设置

1、按一下[F/W]按键,然后按一下[0(*)SET],进入菜单模式。

2、旋转DIAL 选择菜单38:(RPT. MOD)。

3、按一下[F/W]按键,进入其设置调整模式。

4、旋转DIAL 选择“RPT. –”(下差)、“RPT.+”(上差)或者“RPT.OFF”(差频关闭)。

5、按PTT 保存当前设置并返回常规模式。

五、改变默认的差频

1、选择你需要改变默认频差的波段(144MHz 或者430MHz)。

2、按一下[F/W]按键,然后按一下[0(*)SET],进入菜单模式。

3、旋转DIAL 到设置模式元素45:(SHIFT)。

4、按一下[F/W]按键,进入其设置调整模式。

5、旋转DIAL 选择新的频差数值。

6、按PTT保存当前设置并返回常规模式。

六、频道存储

1、在VFO 模式下,选择需要的频率,确定需要的CTCSS 或者DCS亚音、中继频差、发射功率等等。

2、按住[F/W]按键一秒钟。

3、在5 秒内松开[F/W]按键。选择存储的频道号码。微处理器会自动给出最近的空的频道。您可以接受微处理器给出的频道,也可以自己决定需要的频道,可以旋转DIAL进行选择需要的频道号码。

4、再次按[F/W]存储频率到相应的频道当中。

5、仍然停留在VFO模式,可以重复以上步骤开始存储新的频率到新的频道。

七、常用频道的存储

每个波段都提供了快速访问的一键式常用频道,可以快速的调出每个波段常用的频率。

1、改变菜单35的设置,REV/HM,由REV 改变为HOME。

2、在VFO 下选择好频段,设置好常用的频率,包括CTCSS或DCS等数据

3、按住[F/W]按键一秒钟。

4、当频道号开始闪烁时,按下[HM/RV]。频率和其他相关信息就会被存入特定的常用频道。

5、在其他频段上重复以上步骤可以存储常用的频道

6、在VFO 或者MEMORY 模式下,按[HM/RV]按键可以转换到常用频道。

八、删除频道

除了频道1 和常用频道,其他频道的删除可以按照下面的操作:

1、按[V/M(PRI)] ,在必要的时候请进入频道模式。

2、按住[F/W]按键一秒钟,然后旋转DIAL选择频道为 DELETED(删除)

3、按一下[HM/RV]按键,LCD 将显示频道1,前面选到的频道将被删除。

重要提示:一旦删除,该频道的数据将不能够被恢复。

九、手动VFO 扫描

1、按[V/M(PRI)] 选择VFO 模式。

2、长按[▲(MHz)]或者[▼(MHz)]一秒钟开始向上或向下扫描。

3、如果遇到一个信号足以打开静噪,扫描会暂停;在暂停状况下,频率的小数点会开始闪烁。

4、扫描会根据设置的恢复方式恢复扫描。

5、按PTT 或[V/M(PRI)], 取消扫描。

十、可编程VFO 扫描

1、按[V/M(PRI)] 选择VFO 模式。

2、按住[BAND(BAND DN)]一秒按键钟,然后旋转DIAL选择可编程VFO 扫描的波段范围。可用选择是±1MHz、±2MHz、±5MHz、ALL、PMS-X、BAND。ALL:所有频率;PMS-X:扫描当前PMS频率对范围内的所有频率;BAND:扫描当前波段频率。

3、按[BAND(BAND DN)] 保存新的扫描设定并退出到正常模式。

4、长按[V/M(PRI)] 一秒钟开始扫描。

5、到扫描遇到足够打开静噪的信号时,会暂停,频率的小数点会开始闪烁。

6、根据设定的恢复方式扫描会重新开始。

7、按PTT 或[V/M(PRI)],取消扫描。
