对讲机中转系统设计方案

主页（http://www.pttcn.net）：对讲机中转系统设计方案

一、安装对讲机中转系统的必要性说明：
经过我单位技术人员到贵单位实地观察和研究后发现：贵单位有地下车库有数千平方米，加上有较多的拐弯处，由于地面到地下的间隔为钢筋混凝土等复杂结构，很少有能和地上连通的地方，对无线对讲信号衰减较大。因此，地下特别是地下层与地面之间直接通信困难较大，给日常管理及日常运作造成不便，所以建议贵单位安装无线中转系统。
对讲机中转系统采用信号中转放大的方式，地上和地下都安装有馈线和高增益的玻璃钢天线，把信号延伸、放大到客户需要的地方，实现客户要求大范围，长距离的通讯，为客户的日常管理提供周到的移动无线电话通信服务。

二、系统组成：
常规无线通讯系统设备由中转台和手持对讲机及相关配件组成，中继差转台可以选用MOTOROLA GR300、MOTOROLA CDR500、 MOTOROLA CDR700、KENWOOD TKR828 、KENWOOD TKR820 、KENWOOD TKR850、大吉T800等，手持对讲机选用MOTOROLA GP88S、MOTOROLA GP3688、MOTOROLA GP2000、MOTOROLA A8、健伍TK3107、TK3207、TK3160、TK3207G等系列产品。

三、系统方案说明：

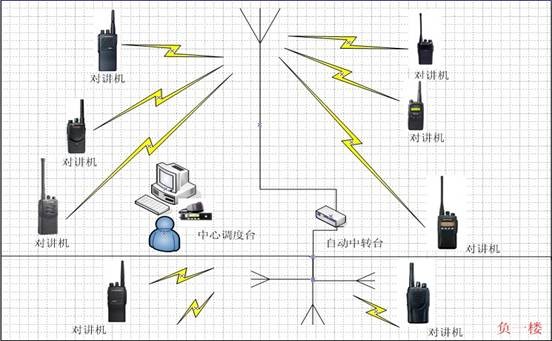

如上图，手持对讲机发送信息，经过中转台差转，就可以把信息传送到的更远距离，使整个系统通讯距离和通讯质量大大提高，而且由于是即时通信，可以即时传递信息，大大提高贵单位的工作效率和安全性。为覆盖整个地面和地下信号，使对讲机信号得到均匀分布，对天线部分进行了网络设计，采用了目前较为先进成熟的技术，在地面层、地下层分布天线，这样， 整个单位范围内的通讯质量将大大提高。
