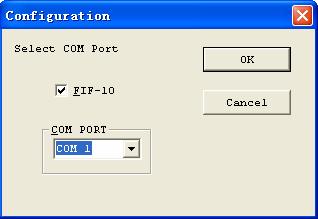

主页（http://www.pttcn.net）：VX-418写频手册(2) c)在把CT-42的插头接入VX-168的MIC/SP的插口时，必须先取下塑料帽和固定螺钉。且记在编程结束后，需把塑料帽和固定螺钉重新安上。 d）首先要查看串口配置，打开File/Configure菜单，弹出如下对话框，请选择正确的通信串行口，如果用户选用的是USB接口的写频线，请将FIF-10前面的复选框选中，如下图所示：
e) 在写频之前，强烈建议用户先读频，将原有的对讲机设置信息读出来并保存，用于恢复初始设定，如频率设置和附加功能键的设置等。 2.操作指南： 2.1 主界面操作： a)Chn：信道号。 b)Pri：优先扫描信道，将光标移动到该栏并选中该栏，按空格键在“V” 和“-”之间切换，如果选择“V”，代表当前信道为优先扫描信道。 c)W/N：宽/窄带设置，双击W（宽）/N（窄）栏选择。 d)TAG：信道标识。 e)接收频率设置：点击Frequency receive栏进入，输入接收频率。 f)发射频率设置：点击Frequency Transmit栏进入，输入发射频率。 g)CTCSS亚音频设置：点击SUB AUDIO栏，Dec是接收解码，Enc是发射编码，按空格键进入，显示C-…，双击选择、并确定。 h)DCS亚音数码设置: 点击SUB AUDIO栏，Dec是接收解码，Enc是发射编码，按空格键进入，显示D-…，双击选择、并确定。 i)Pwr Rx：接收省电设置，双击Pwr Save Rx显示V表示选定。（定义：接收省电工作时，机器会进入睡眠模式，间断检测是否有呼叫信号。作用：可最大限度延长电池使用时间。）具体设置参数见2.2.4节。 j)Save Tx：发射省电设置，双击Pwr Save Tx栏显示V表示选定。（定义：发射省电工作时，机器会根据接收信号的场强强度自动控制输出功率大小。）具体省电设置参见2.2.4节。 k)Pwr H/L：高低功率选择设置，双击Pwr H/L栏选择输出是高功率或者是低功率。选择低功率后还要进行功能键设定，才能激活该功能，点击Common/Key Function，进入K键功能项，[SIDE]按键选择LOW POWER。 l)SC扫描设置：双击SC栏显示V（表示此信道列入扫描信道）,选择扫描后还要进行功能键设定，才能激活该功能，点击Common/Key Function，进入K键功能项，[SIDE]按键选择Scan。这样设置，按MONITOR键即可实现扫描。 m)TOT：Time-Out Timer发射限时功能，双击TOT栏显示V表示选定。该功能用于限制用户在该信道上超时间发射，同时也避免对讲机因长时间发射而造成损坏。 n)SQ：静噪等级设置，双击SQ栏显示0-12级选择项选择（根据环境条件设置静噪等级，如接收距离近时静噪等级设置浅点；有干扰噪音时静噪等级设置深点。） o)Signaling Type：信令类型。共有三种选择：Signal，Page和Off。 Signal表示该信道选择5-Tone或2-Tone信令；Page表示该信道选用DTMF寻呼信令；Off代表没有信令用于该信道。 No：定义信令的细节。如果Signaling Tape选择的是Signal，则这栏里的可选"Off"，"1" 至 "16"（2-Tone信令的时候，在Signaling菜单下的2-Tone System里面定义了16个信道2-Tone频率组合）或"1" 至"32"（5-Tone信令的时候，Signaling菜单下的5-Tone System里面定义了32个信道5-Tone频率组合）。Signaling Tape选择的是Page(也就是DTMF时)，该栏可选择"Off"，或者是Signaling菜单下的Page Code定义的DTMF寻呼信令的接收寻呼码。 p)DTMF ANI：选择DTMF ANI功能，将光标移动到该栏并选中该栏，按空格键在“V” 和“-”之间切换，如果选择“V”，代表激活DTMF ANI功能。ANI是Automatic Numeric Identification的缩写，译为自动呼号识别编码，自动发出本机的身份码，也用于识别有相应功能的呼叫方身份。 q)Encr: 加密设置。点击设置，进入Common/Option选件Option Board，选装设备选择FVP-25或Encryption（Hilevel），然后双击Encr栏选择显示V。再点击Common/Key Function，将自定义键[或按下并保持]按键选择Encryption，这样按下自定义键[或按下并保持]即可实现扫描，再次按下该键，则关掉加密功能。 r) Lock out：锁定功能设置，本机为了防止干扰他人通话，具有繁忙信道的禁发功能，双击该栏，显示在BC(Busy Channel Lock Out，繁忙信道锁定:用户禁止在繁忙信道上发射信号)与BT(Busy Tone Lock Out，繁忙音频锁定:在该载频上有语音信号的时候禁止用户发射)之间切换。 s)ARTS：通信圈外提示功能设置：首先设置DCS编解码，然后双击ARTS栏选择显示V。 t)CMPD：语音压缩功能。可选择"Enabled (v)"或"Disabled (-)"。语音压缩能够改善声音的质量，尤其在窄带的情况下更为明显。 u)Xtal：差拍时钟偏移，当您接收一个信号时，它将偏移每个频道微处理器系统时钟频率，避免干扰。可选项： "on (v)"允许:偏移微处理器系统时钟频率。"off (-)"禁止:不偏移微处理器系统时钟频率。 v)Dial Scan：扫描信道旋钮位置，将光标移动到该栏并选中该栏，按空格键在“V” 和“-”之间切换，如果选择“V”，代表激活该功能。如果扫描到了旋钮位置，指示灯会闪烁。 w)Group A：将32个信道分成A,B两组。信道1---信道16定义为A组，信道17---32为B组。 x)System Type：系统类型。目前只有常规型。 2.2 菜单操作： 2.2.1 扫描设置（Common/Scanning）：

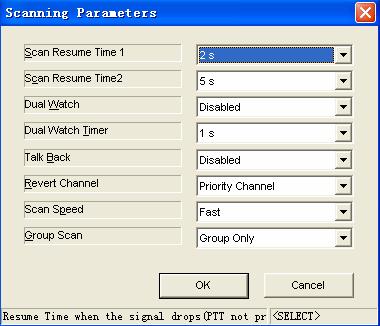

Scan Resume Time1，扫描恢复时间1：PTT键一直没被按下时，第一个载波信号消失后多时间后开始扫描。 Scan Resume Time2，扫描恢复时间2：当PTT键放手之后，信道中的载波信号消失后多长时间开始扫描。 Dual Watch：双频监听，功能与扫描功能相似，然而只有两个信道被监听：当前信道和“优先信道”。 Dual Watch Timer：双频监听优先信道的采样时间间隔。可选1秒或2秒。 Talk Back：监听模式下对讲模式设置，Talkback 选择“Enable”时，当扫描到某一信道并停留在该信道上，启动发射将在该信道上，直到扫描恢复时间1 期满为止。 Talkback 选择“Disabled”时，当扫描到某一信道并停留在该信道上，启动发射将在设定的Revert Channel信道上。
|
