LTE物理资源简介

主页（http://www.pttcn.net）：LTE物理资源简介

LTE采用的是OFDM技术，每个符号都对应一个正交的子载波，通过载波间的正交性来对抗干扰。协议规定，通常情况下子载波间隔15khz，常规CP情况下，每个子载波一个时隙有7个符号；扩展 CP情况下，每个子载波一个时隙有6个符号。

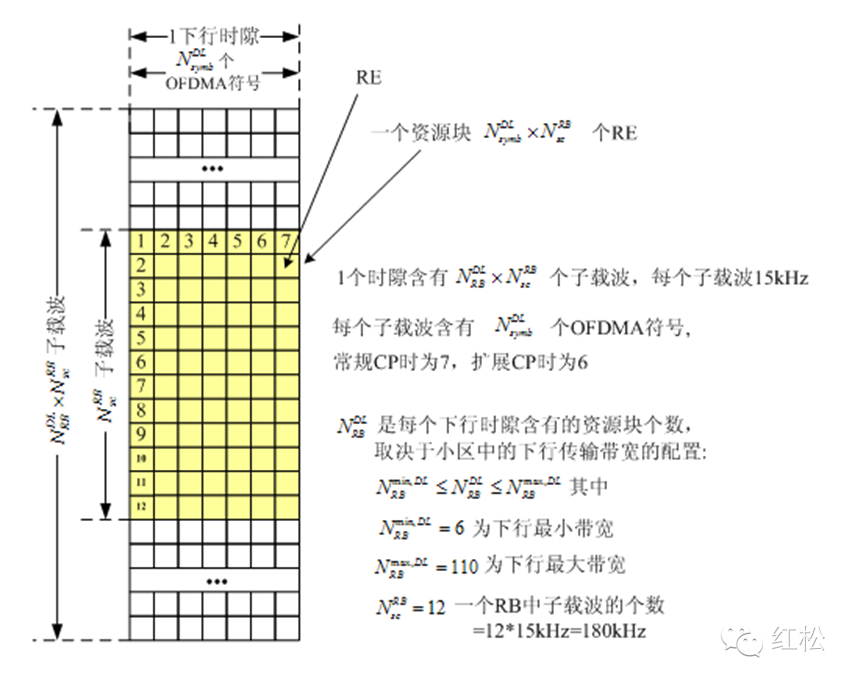

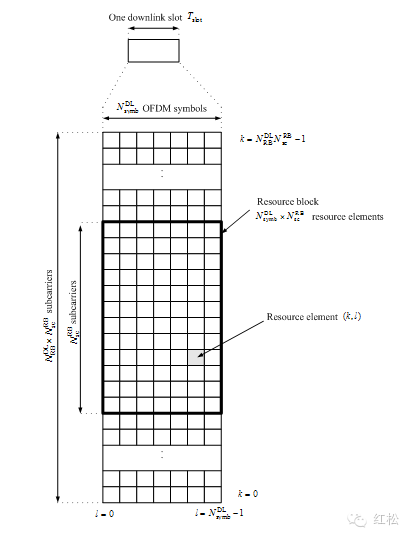

图中给出的是常规CP情况下的时频结构，从竖的的来看，每一个方格对应就是频率上一个子载波。从横的的来看，每个符号对应一个符号，一排7个符号为一个时隙。频率上一个子载波及时域上一个符号，称为一个RE，就图中一个方格。在LTE中，都有资源块RB的概念。一个资源块的带宽为180kHz，由12个带宽为15kHz的子载波组成，在时域上为一个时隙，所以1个RB在时频上实际上是1个0.5ms，带宽180kHz的载波。图中黑框内为常规CP情况下的RB结构，包含84个RE。LTE在1.4MHz带宽时为6个，1.4MHz定义为最小频宽是因为PBCH,PSCH,SSCH最少都要占用6个RB。在20MHz带宽的情况下，可以有的RB数目111个，要除去冗余可用的RB数也就是100个。

LTE定义了两种资源块：物理资源块PRB和虚拟资源块VRB。物理资源块PRB对应的是频域上12个连续的载波，时域上是一个时隙的资源。虚拟资源块VRB是资源分配的基本单位，大小与PRB相同，分为集中式和分布式两种。集中式中，VRB和PRB是相同的，可以认为VRB就是PRB。分布式的VRB，其与PRB的对应关系跟资源分配类型有关。 在资源分配时，同一个子帧内两个时系上的VRB是成对分配的，尽管是用一个VRB号来表示的。 PDCCH中有一个资源分配域，定义了相应的PDSCH使用的VRB即PRB资源。PDSCH的资源分配类型有0，1和2三种。每一个PDCCH中的资源分配域包括两部分，即一个类型域以及包含真正资源分配的信息。UE根据检测到的DCI格式对于PDCCH中的资源分配域进行解释。DCI格式1， 2，2A和2B中资源分配域具有类型0和类型1两种方式，其资源分配信息部分具有相同的格式，使用类型域进行区分，对于带宽小于或者等于10个PRB的系统，总是使用类型0的资源分配，在每一个PDCCH中的资源分配域也只包含真正资源分配信息。具有DCI格式lA，1B，1C和1D的PDCCH使用类型2的资源分配，与类型0或者类型1资源分配的PDCCH资源分配格式不同。具有类型2资源分配的PDCCH没有类型域。

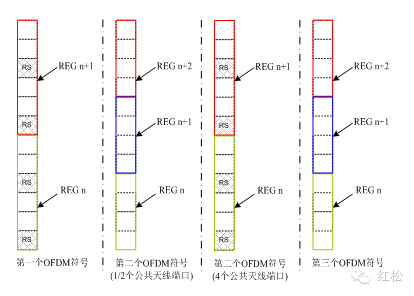

REG是无线资源组的缩写，一个REG包括4个连续未被占用的RE。REG用于定义控制信道向资源单元（RE）的映射，RE是无线资源中的单个元素，由索引对(k,l)表示，则规定同一个REG内的RE具有相同的l值。这就意味着一个REG中的所有RE只能属于一个OFDM符号内，不会分散于多个符号内。REG主要针对PCFICH和PHICH速率很小的控制信道资源分配，提高资源的利用效率和分配灵活性。如图左边两列所示，除了RS信号外，不同颜色表示的就是REG。

CCE是控制信道单元的缩写，每个CCE由9个REG组成，之所以定义相对于REG较大的CCE，是为了用于数据量相对较大的PDCCH的资源分配。物理控制信道使用一个或多个连续的控制信道单元（CCE）进行传输。每个用户的PDCCH只能占用1，2，4，8个CCE，称为聚合级别。在一个子帧中，不同的PDCCH信道可以使用不同的CCE聚合等级（n），也就是包含不同数量的RE资源。所以说PDCCH的容量是由CCE的数量决定的。那为什么需要不同的CCE聚合等级呢，一个是要支持不同的DCI格式，提升资源利用率，因为DCI信息量的多少与其格式及信道带宽有着密切的关系。另一个是，适应不同的无线环境。DCI信息量大小与PDCCH容量的比例表明了编码效率，如果DCI格式固定，越高的聚合等级将提供编码效率越高，越能对抗较差的无线环境。对于较好的无线环境，采用较低的聚合等级将能节约资源。最后，由于控制信息的重要性，更高的聚合等级将能对控制信息提供更强的保护。通常控制信息（如系统消息、寻呼）都是采用聚合等级4或8.而对特定UE的调度就可以用1、2、4、8。

知道了CCE数据就不难算出每一个调度周期能调度的用户数是多少，因为调度特定UE的CCE最小聚合等级是1，若以20MHz带宽，3个PDCCH符号为例，可调度84个用户（实际可调度的用户数还受其他因素影响）。但现网中PDCCH信道不仅承载用户面资源的分配与调度，控制消息也需要占用PDCCH，而且控制消息包括系统消息、寻呼消息、PRACH接入响应、上行TPC功控命令等。也就是说实际调度的用户数肯定小于84个（因控制消息的CCE聚合等级为4或者8）。   PDCCH的容量越大，实际能调度的用户数也就越多，但PDCCH属于控制信道，开销过大将影响实际用户的吞吐率，所以现网中CFI采用自适应算法，可根据需要调度用户数的多少及无线环境调整PDCCH占用符号数的多少，动态调整PDCCH容量，提升资源利用效率。
