同频ANR:

自动邻区关系功能依赖于小区在网络中广播它的标识以及E-UTRA全球小区标识( ECGI)，其功能如图1所示：

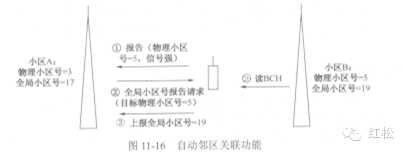

图1同频自动邻区关联功能

eNodeB服务小区A具有ANR功能，在正常的通信过程中，eNodeB指示每个UE进行邻区的测量。eNodeB为每个UE指定不同的测量策略和上报测量报告的时间，此测量过程如下。

  (1) UE上报关于小区B的测量报告。测量报告中包括小区B的PCI，但是不包括ECGI。当eNodeB接收到包含PCI的测量报告时，将执行下列的后续操作。

  (2) eNodeB指示UE根据最新上报的PCI，读取相应邻区的ECGI（如PLMN ID，CSG指示符以及小区标识号），TAC（Tracking area code以及邻区的所有可用PLMN号。为此，eNodeB需要调度合适的空闲周期，使UE读取检测邻区的广播信道，以获取ECGI。

  (3)如果UE发现新小区的ECGI，则UE将该值上报给服务小区的eNodeB (PLMNID，CSG指示以及小区标识)。另外UE根据eNodeB的需要决定是否上报TAC和所有的PLMN号。

  (4) eNodeB判决是否将该小区加入邻区关系，并使用PCI和ECGI。

● 查找新eNodeB的传输层地址。

● 更新邻区关系列表。

● 根据需要判断是否需要与新eNodeB建立X2接口。
