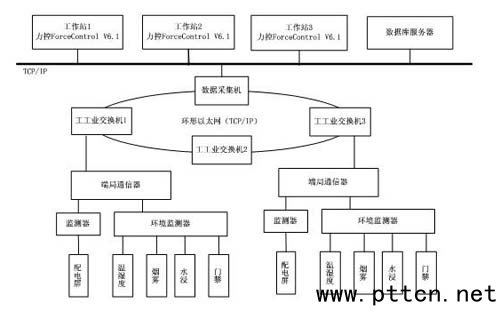

主页（http://www.pttcn.net）：高速公路动力监控系统浅析 【中国集群通信网】技术的进步和互联网的快速发展，高速公路交通自动化也在逐步提高，各种计算机、闭路电视，自动化收费设备广泛的应用到其中，为了保证这些设备正常运转，动力及环境集中监控是管理者采用的最有效的手段之一。高速公路配套的动力及环境设备(供配电、UPS、开关电源、空调等)必须时时刻刻为通信设备、收费系统提供正常的运行环境和条件，一旦动力及环境设备出现故障，就会影响整个系统正常的运行，造成数据丢失或通信故障，严重时，会造成设备的损坏和报废，后果不堪设想，所以高速公路的动力监控及其重要。 二、系统概述 本工程是为辽宁省重要的交通要道铁朝高速实施的动力监控。铁朝高速是辽宁省目前境内通车里程最长的高速公路，全长541公里，双向四车道，全路段共有23个收费站，10个服务区，是辽宁省内的重要交通要道，因此，建设一个具有完整的，可靠的动力及环境监测系统是十分必要的。 本工程的监控系统采用的是力控ForceControlV6.1作为监控平台。力控ForceControlV6.1是一款功能强大的自动化监控软件，具有强大的人机界面组态工具，可靠、快速的图形界面运行系统，从而为工程人员提供了一个灵活的开发和运行环境，大大减少开发时间。 三、系统组成 高速公路监控具有他本身的特点，如站点多，布局分散，各站点之间的距离远，而监控系统必须对沿线的所有站点的开关电源，低压配电、UPS等多种供电设备和环境的各种参数进行监控，并记录和分析相关数据。 北京三维力控科技根据其特点制定了一套完整的解决方案。该动力监控系统采用分层、分布式结构，由三级监控系统组成：省级监控中心，监控分中心和各个站点机房。 1)省级监控中心是整个监控系统的核心，由管理工作站、数据库服务器和打印机等设备组成，主要负责对整个高速公路的动力进行集中监控，集中管理。可以实现不同管理员的权限设置和管理、故障等级定义和对每一个监控设备进行远程监测和控制。 2)监控分中心是整个系统的枢纽，其主要功能是对端局采集器的原始数据进行处理，并将处理结果进行上下传输，同时接受上级管理层的控制指令，采用以太网数据传输通道进行数据上下传输、监测和控制。 3)各个站点机房监控系统是整个系统的重要组成部分，对上要向分中心负责，对下直接与设备相连，其运行情况关系到整个系统的可靠性、准确性和安全性。站点的监控设备将供电系统的运行状态和数据逐级上传到监控分中心，并通过光线传输系统汇总到省级监控中心，进行统一监控和管理，提高整个动力系统的安全性和可靠性。 系统网络拓扑图如下：

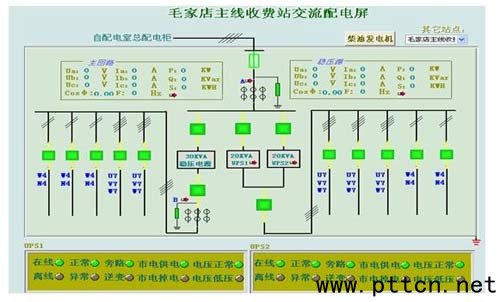

四.系统主要功能： 力控ForceControlV6.1实现的主要功能： 1)数据采集 集中监控被控站的各种信息如：开关，低压配电，UPS，温度，湿度，避雷，水浸，门禁等主要运行参数，实时显示各个机房变配电的运行状态图和数值，实现对各个变电所供配电系统的运行状态的监视。

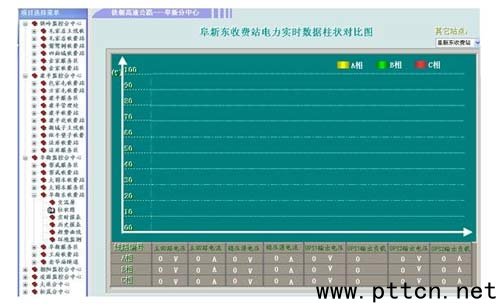

2)报警功能 报警和报警处理的功能对于高速公路电力监控的安全稳定运行，及时发现并清除重大隐患具有重大意义。力控ForceControlV6.1不仅支持传统的声光报警、奉命报警、语音文件报警，还支持GSM方式短信报警。当采集上来的数据超出预先设置的数值时，系统将自动弹出报警对话框，决策者就可以根据实际情况采取相应的措施。当设备无人看守时，系统通过移动网络将报警信息以短信的方式及时的发送到管理者的手机上，及时快捷的确保设备安全稳定的运行。 3)实时和历史数据的显示和查询 系统将所有采集上来的数据或者是人工输入的数据一一记录下来，并存入数据库，操作人员可借助实时曲线和历史曲线对所有测点进行状态显示和查询，为进一步的工作提供可靠的数据依据。 所有实时数据和历史数据都可以实现报表和打印等功能。

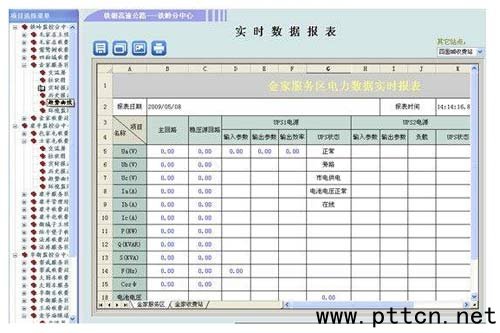

4)报表功能 力控的专家报表具有强大的电子制表功能，通过SQL/ODBC标准，可方便地将系统的实时数据、历史数据与报表系统链接。可生成各种展示图，形成图文并貌、直观清晰的图文报表。 系统根据用户定义的报表内容、格式、时间自动生成日报、月报、年报及考核报表，并可以打印报表。
5)用户管理 系统可对各等级的运行管理人员进行口令级别设置和检查;确定每个操作员的操作权限，并记录操作员的各种操作。在一个操作员操作工程中，系统将跟踪其操作过程，并将所有的操作过程记录在历史信息库里，以备检查。 五、结束语 目前此高速公路动力监控系统的运营状态良好，达到了预期的目标。它一方面给高速公路的运营带来了巨大的社会效益，提高了行车的安全，一方面为高速公路的管理者提供了可靠的决策依据。相信日后随着自动化水平的不断提高，高速公路动力监控将会更加完善，运营水平将会在上一个新台阶。 (中国集群通信网 | 责任编辑：陈晓亮) |
