    随着网络技术的成熟和大规模的应用， IT管理的指导标准已经历三代的变革，并逐步演进到一个全新的阶段，而作为网络命脉的铜缆布线系统，也从10M发展到了100M、1G、10G。结构化布线系统作为网络服务的最底层设备，仅仅提供了物理连接，但由于技术、成本和价格等问题所限，使得绝大多数的网络问题都出在了结构化布线系统上。本文以某综合布线品牌为例，从其基础设施全生命周期管理系统（ILM）的革命性改变及提升，以观察基础设施布线管理系统的生命周期。

    随着网络技术的成熟和大规模的应用，IT管理所肩负的责任和使命越来越重大。我们看到，IT管理的指导标准已经历了三代的变革，并演进到了一个全新的阶段，作为网络命脉的铜缆布线系统，也从10M发展到了100M、1G、10G。

    现有的结构化布线系统结构，严重依赖于上层的网络设备。结构化是一把双刃剑，其给我们带来什么呢？——灵活的拓扑结构，但这是有代价的。布线系统结构化以后，首先是接头多了，业界普遍采用的是快接卡线方式，但这并非最理想的连接方式，因为它会增加系统的故障率。其次就是令人眼花缭乱的标签，虽然布线标准中规定了标签的用法，但若每一个标签都按标准来做，恐怕光数字编码就有十来位之多。而最难办的是跳线，例如某单位的一个办公室做小规模整修，布线系统是其技术人员自行安装的，点位很少，完成这个小型布线系统后，技术员将点表和点位图都做得很仔细，但在使用一年后，若要求技术员去查找一个故障的电话线路，技术员无法找到对应的跳线，尽管这只是在一个仅30余点位系统里出现的小毛病。另外，描述某个结构化系统的方法很复杂，若工程师想清楚地表达一个结构化布线系统到底处于什么状态，必须提供平面图、点表、系统图、跳线表等，这些工作在一个中型布线系统中已是非常复杂的一个任务，更别提大型、特大型的布线系统。而在布线系统里，最频繁的操作是系统的移动、添加和修改，这些不定期的改动可在一小时之内，将一个具有25年质保的系统修改的面目全非。因此对于用户而言，布线系统集成产生的很多麻烦已连带送给用户。为避免结构化布线的诸多弊端，行业内推出一些标准，但在实际施工中收效甚微。这些，都是结构化布线给我们带来的困扰。

    结构化布线系统为网络服务的最底层设备，仅仅提供了物理连接，各厂家也曾为此做出了不懈的努力，但是，由于技术、成本和价格等问题所限，许多改良并不成功，这使得绝大多数的网络问题，都出在了结构化布线系统上，正可谓水能载舟，亦能覆舟。我们以某综合布线品牌Molex为例，从其基础设施全生命周期管理系统（ILM）的革命性改变及提升，以从其方面观察各布线厂家所作出的努力。

    该基础设施全生命周期管理系统，包括三个内容：一是提升核心综合布线产品的竞争力，二是推出第二代实时布线管理系统，三是智能基础设施管理系统。与之相应，其重新规划及调整了产品线。其中，智能基础设施管理系统是一个纯软件产品，而实时布线管理系统包括软件、硬件两部分，结构化布线产品则提供了包括连接器、线缆、线缆管理、工具等产品的完整解决方案，具体内容如下。

SCS 结构化布线产品
    结构化布线系统是网络的根基。随着保安监控等系统数字化进程的加快，结构化布线系统承担了除传统的语音和计算机网络之外的更多的应用，这对结构化布线系统的数据传输速度，数据传输的误码率提出了更高的要求，因此，结构化布线系统的工程施工管理变得更加重要。

    从施工角度看，可以将线缆敷设分为三个部分：水平电缆，主干电缆和数据中心电缆。其中，水平电缆主要是指永久链路电缆，主干电缆主要是指垂直主干，包括光纤和大对数电缆。

    在一个工程中，永久链路电缆的平均长度通常为40~52米，它是最容易受到干扰的部分，同时，也是工程量最大的部分。水平电缆的敷设过程，对电缆桥架、环境温度、弯曲半径和路由中的干扰等诸多方面，都提出了更高的要求。

    由于垂直电缆的敷设，通常在弱电竖井中进行，电缆桥架都是专用的通道，施工工艺相对简单。

    数据中心中的布线系统，最大的特点是密度高，速度快，并且要考虑到变更的需求。针对这些新的要求，ModLink和iPass可以解决。ModLink和iPass的主导思想是预端接，预测试。这包括两个方面：ModLink、iPass模块内部的连接，及两个Modlink、iPass模块之间的连接。Modlink内部的连接是指MPO/MTP和面板上的LC等光纤连接器的连接。iPass内部的连接是指iPass连接器和RJ45插座间的连接。两个模块之间的电缆或光缆，由Molex根据用户的要求进行定制。由于模块内部连接和模块之间的连接是在工厂内完成的，因此，所有的环节都是可以测试的。

    采用ModLink和iPass解决方案后，大大的节约了安装空间，提高了安装速度。更重要的是，由于密度的提高和交联电缆、光缆的集中封装，管理工作变得容易起来，并方便了数据中心节点的移动、增加、修改等日常操作。

第二代实时布线管理系统
    实时布线系统可分为管理中心、现场区域和通信网络三部分。当然，根据用户的实际需要，还可以通过网络远程登录管理中心，实施管理工作。

    管理中心分为软件和硬件两大部分。硬件部分为管理计算机；管理软件运行在管理计算机上，软件部分为操作系统和布线管理软件，软件架构可以采用C/S或B/S模式。

    现场区域分为监控软件、采集设备和接口设备三大部分。监控软件运行在现场信息采集设备中，采集设备一般采用嵌入式操作系统或更加低级的方式；接口设备完成管理系统和结构化布线系统的耦合。

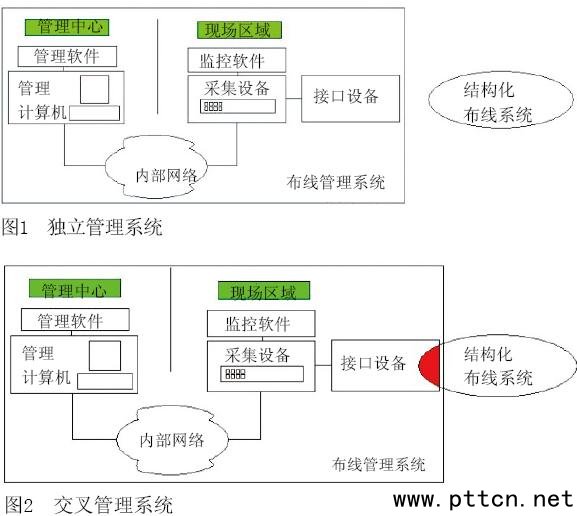

    管理软件和监控软件以硬件为支撑，通过通信网络交换信息。根据布线管理系统和结构化布线系统耦合程度的强弱，可以将其分为独立管理系统和交叉管理系统两种模式，如图1、2所示。
