主页（http://www.pttcn.net）：某石化生产视频监控调度系统(3)
2.4 三级视频指挥调度中心
在各个车间，根据车间的规模及重要程度，可建设1个三级视频指挥调度中心或监控中心。可通过部署的监控终端来用于对车间内的安全生产状况进行远程视频监控。
三级指挥中心的指挥调度终端是视频指挥调度平台的远程终端，监控终端是监控系统平台的远程视频浏览终端，部署在各车间。
在车间值班室部署的视频浏览终端，则是用于对所辖监控现场进行监控管理，对重要现场进行视频监控，并完成各指挥调度终端之间的业务双向音视频交流。
在车间值班室配置一台指挥调度终端和相关的音视频输入输出设备。指挥调度终端具有双向音视频编解码能力，主要作用是完成视频指挥调度、远程视频浏览等功能；指挥调度终端与可视会议终端之间进行音视频双向沟通，参加视频会议。
另外在领导办公计算机配置视频浏览软件和麦克和音箱，通过连接视频监控专网，根据权限浏览调用实时视频监控图像。

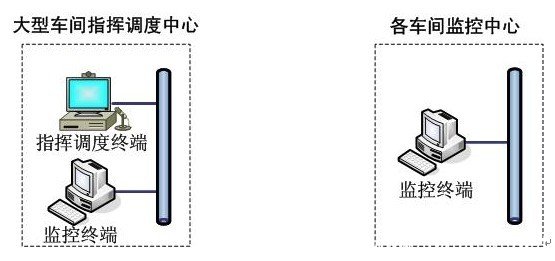

三级指挥调度中心/监控中心的示意图如下：
2.5 视频流传输所需网络带宽估算
考虑到保证视频质量，建议每路图像网络有效传输带宽：
视频图像质量为4CIF分辨率（720x576）、25帧/秒时，每路图像网络传输带宽不低于768Kbps；
视频图像质量为CIF分辨率（352x288）、25帧/秒时，每路图像网络传输带宽不低于384Kbps。
双视频流传输时，数据流对传输带宽的要求：
全动态硬双流：25帧/秒、768K，可设定
静态软双流：100K-300K，3-5帧/秒
2.6 整合已建视频监控系统
1、整合模拟视频监控系统
在“不破坏、不改变原有已建监控系统的架构”原则下，可以无缝兼容主流厂家各品牌的矩阵等系统控制设备，只需增加视频分配器设备，即可将原有模拟视频监控系统平滑接入到大型多级视频生产视频监控调度系统中。

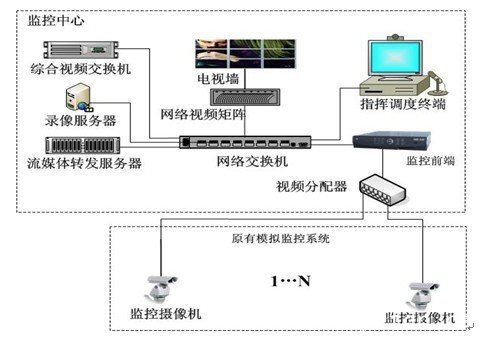

整合模拟监控系统架构图
2、整合数字视频监控系统
在“不破坏、不改变原有已建监控系统的架构”原则下，通过设备代理服务器集成SDK二次开发包，将原有数字视频监控系统无缝接入到大型多级视频生产视频监控调度系统中。如下图。
整合数字监控系统架构图

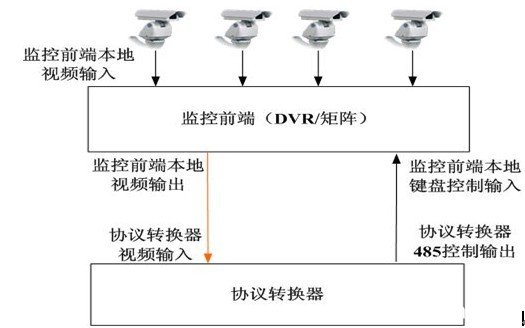

对于暂时无法实现软件兼容的产品，可通过采用协议转换器，将原有数字视频监控系统平滑接入到大型多级视频生产视频监控调度系统中。如下图。
实现原理：监控前端（DVR/矩阵）具有本地模拟输出接口和本地键盘控制输入接口，通过本地键盘，能够对本地模拟输出接口的信号源进行切换控制，指定连接在该监控前端（DVR）上的某个摄像机视频图像通过本地模拟输出接口输出。同时协议转换器具有485控制输出接口，远程浏览终端能够控制该485接口连接的设备。通过将协议转换器485控制输出接口和本地键盘控制输入接口连接在一起，远程浏览终端能够控制该监控前端（DVR）本地模拟输出接口输出。同时将监控前端（DVR）本地模拟输出接口输出与协议转换器视频输入端口连接，就能够在远程浏览终端切换浏览图像的同时，同步切换本地模拟输出接口输出，实现本地监控视频信号接入视频生产视频监控调度系统。
3 系统功能
3.1 远程视频监控
某总公司利用本系统提供前端接入的功能，可以对炼油厂、化工厂等各个厂区、研究院、家属区等各个区域进行视频监视。可实现现场画面灵活切换、对遥控远端摄像机云台，方便地组合显示多路视频画面等。
各个分厂指挥调度中心对本单位的各个车间进行视频监视。可实现现场画面灵活切换、对远端摄像云台遥控，方便地组合显示多路视频画面等功能。
用户能灵活切换现场视频画面、控制云台和摄像头，方便地组合显示一至十六路的视频画面并支持双向语音可视对讲。支持多种监控模式：
1、点对点监控：某指挥调度终端或视频浏览终端可以监视其他指挥调度终端及监控前端的图像，必要时可进行语音对讲。
2、点对多点监控：某指挥调度终端或视频浏览终端可以同时监视一至十六路监控前端，监控前端接入视频分割器、DVR，同样带宽条件下可以实现同时对更多点的监控。
3、多点对一点监控：系统中可以有多个不同级别的指挥调度终端或视频浏览终端监视同一监控前端。
4、多点对多点的监控：系统可以做到多个指挥调度终端或视频浏览终端对多个监控前端的同时交叉监控。
某总公司、各分厂、研究院、家属区监控值班室等工作人员通过远程监控功能可以实时监控现场的图像。
3.2 视频指挥调度
借助于远程视频生产视频监控调度系统独具的多种级别和权限模式设置，某总公司指挥中心的值班人员通过指挥调度终端可以向各个分厂及研究院发布指示和命令，上下级各个部门、各级领导与下属之间可以实时地进行音、视频信息的双向交流。
