某石化生产视频监控调度系统(2)

主页（http://www.pttcn.net）：某石化生产视频监控调度系统(2)

　　在某总公司生产指挥中心配置一台指挥调度终端，指挥调度终端具有双向音视频编解码能力。主要作用是完成视频指挥调度、远程视频浏览等功能；指挥调度终端与可视会议终端之间进行音视频双向沟通，参加视频会议，对所有接入的监控现场进行监控管理，对重要现场进行视频监控，完成各指挥调度终端之间的业务双向音视频交流。

　　一级指挥中心配置一台管理控制终端，用于管理核心综合视频交换机、网络视频矩阵、录像服务器。

　　另外在领导办公计算机配置视频浏览软件和麦克和音箱，通过连接视频监控专网，根据权限浏览调用实时视频监控图像。

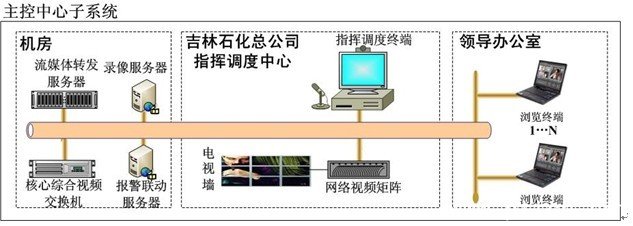

　　一级指挥中心示意图如下：

　　2.2.2 视频监控接入子系统

　　视频监控接入子系统由监控前端、视频输入设备（摄像机、云台、云台解码器、防护罩）等组成，部署在重要办公区域等监控现场。主要作用是：现场音视频采集，并完成数据编码、压缩、封装上传；实现已建视频监控系统的整合接入。

　　2.3 二级视频指挥及二级指挥调度系统平台

　　每个厂区建设1个二级视频指挥调度中心。同时，根据部署情况，还将在各个厂区建设监控系统平台接入到整个视频生产视频监控调度系统平台之内。通过该平台，将厂区以及下辖车间等所有监控前端都整合接入。

　　2.3.1 二级指挥中心及二级指挥调度系统平台

　　二级指挥中心的指挥调度终端将部署在炼油厂、化工厂、研究院等各个厂区、家属区等的监控指挥中心。

　　而在各厂的机房，则将部署二级指挥调度系统平台，该厂区内所部署的监控前端以及其下级的车间的监控前端也将接入到该系统平台内。二级指挥调度系统平台的视频浏览终端也将部署在其指挥中心内。

　　综合视频交换机可实现该厂所有监控前端的接入，完成二级指挥调度系统平台之内，所有设备之间的信令和控制信息交换、调度以及系统管理，实现接入该厂原有的监控系统，并对本二级平台内的用户管理、权限管理，路由管理和基于用户优先级的流量控制管理。

　　流媒体转发服务器主要作用是实现该厂二级指挥调度系统平台内的视频转发功能，实现应用层组播，提高响应访问的效率，提高带宽利用率，同时根据需要提供视频流格式、信令控制协议转换等设备代理服务。

　　录像服务器的主要作用是根据其配置情况，对该厂数个监控前端进行多路音视频图像。在查看以往录像时，用户可通过录像服务器的点播功能，随时查询检索视频文件，远程播放所需录像。

　　报警服务器的主要作用是负责获取报警源发送过来的报警信息，然后按报警规则分发给各个接收客户端，实现各级防盗报警系统与网络视频监控系统联动报警的功能。此外，报警服务器还将记录下详细的报警日志，以供日后查证。

　　在各区县分局指挥中心配置一台指挥调度终端和相关的音视频输入输出设备。指挥调度终端具有双向音视频编解码能力，主要作用是完成视频指挥调度、远程视频浏览等功能；指挥调度终端与可视会议终端之间进行音视频双向沟通，参加视频会议，完成各指挥调度终端之间的业务双向音视频交流。

　　通过部署在指挥中心的监控系统的视频浏览终端，区县分局可对所辖监控现场进行监控管理，对重要现场进行视频监控。
另外在领导办公计算机配置视频浏览软件和麦克和音箱，通过连接视频监控专网，根据权限浏览调用实时视频监控图像。

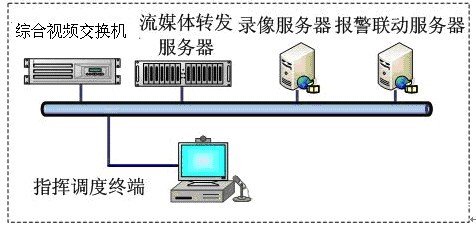

　　二级指挥中心示意图如下：

　　2.3.2 视频监控接入子系统

　　视频监控接入子系统由监控前端、视频输入设备（摄像机、云台、云台解码器、防护罩）等组成，部署在重要办公区、重点生产区、研究化验区等一线现场。主要作用是：现场音视频采集，并完成数据编码、压缩、封装上传；实现已建视频监控系统的整合接入。

　　2.3.2 视频监控接入子系统

　　视频监控接入子系统由监控前端、视频输入设备（摄像机、云台、云台解码器、防护罩）等组成，部署在重要办公区、重点生产区、研究化验区等一线现场。主要作用是：现场音视频采集，并完成数据编码、压缩、封装上传；实现已建视频监控系统的整合接入。
