AOR公司手持接收机AR-DV10拆解鉴赏
时间：2023-02-11 来源：网络 作者： 虎哥 点击：
次
主页（http://www.pttcn.net）：AOR公司手持接收机AR-DV10拆解鉴赏
AR-DV10是AOR公司近年推出的手持式全模式接收机，连续覆盖频率范围100kHz~1300MHz，据说采用一次变频全数字中频结构，解调包括全部模拟调制和通用的数字对讲模式，但实测无法解Tetra数字集群模式。该机海外代购人民币价格大约7000元，若渠道正规会贵一些。

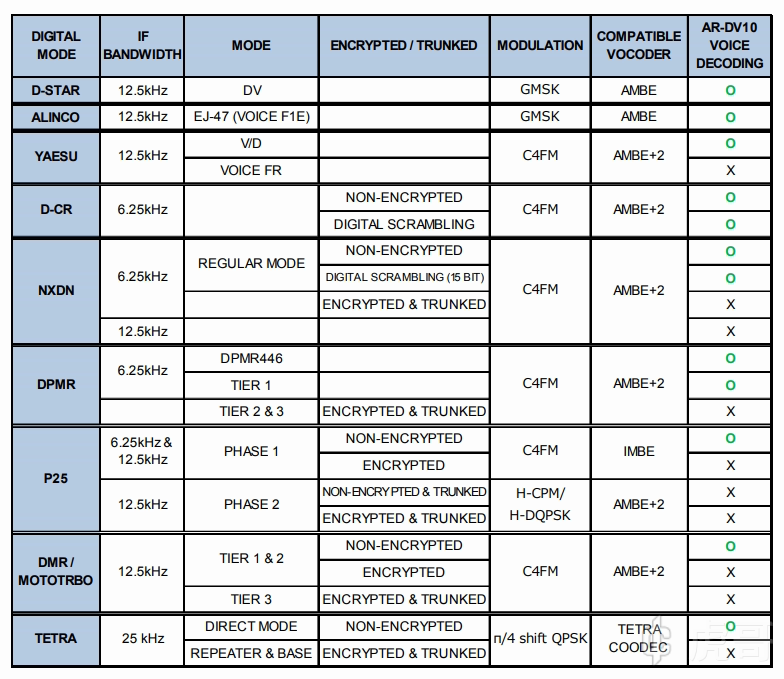

AR-DV10数字解调能力清单
一般来说各家吃爱好者饭的厂如果出了什么新的顶配手持机型，表局会买来看看，所以前几天下了个单。今天收货以后看了个把钟头大概知道是个什么东西了，就一如既往的予以拆解。 需要说明的是，国产数字对讲机与日本以及西方国家不是很接轨，各家厂商出于自身利益考虑，往往对协议做了某些修改，声码器也五花八门。由于中国产品遍及全球，所以在各地遇到该机不能解调的数字通话是很正常的，在中国内地更突出一点。 首先是开箱

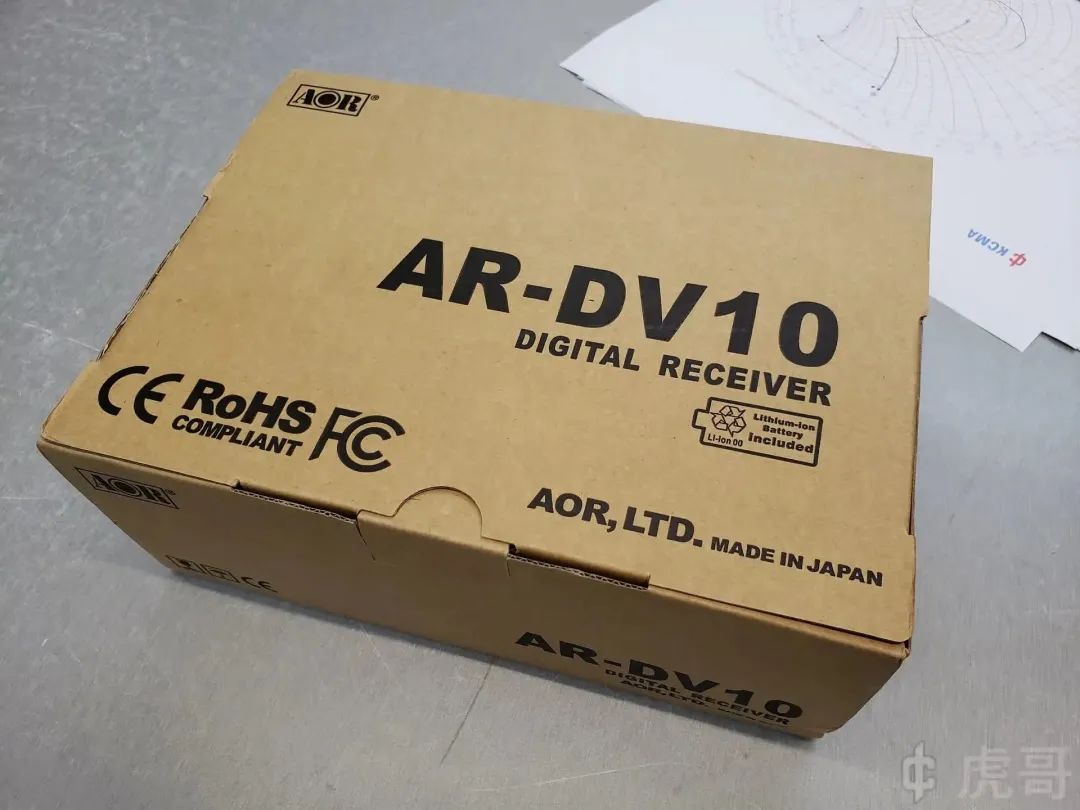

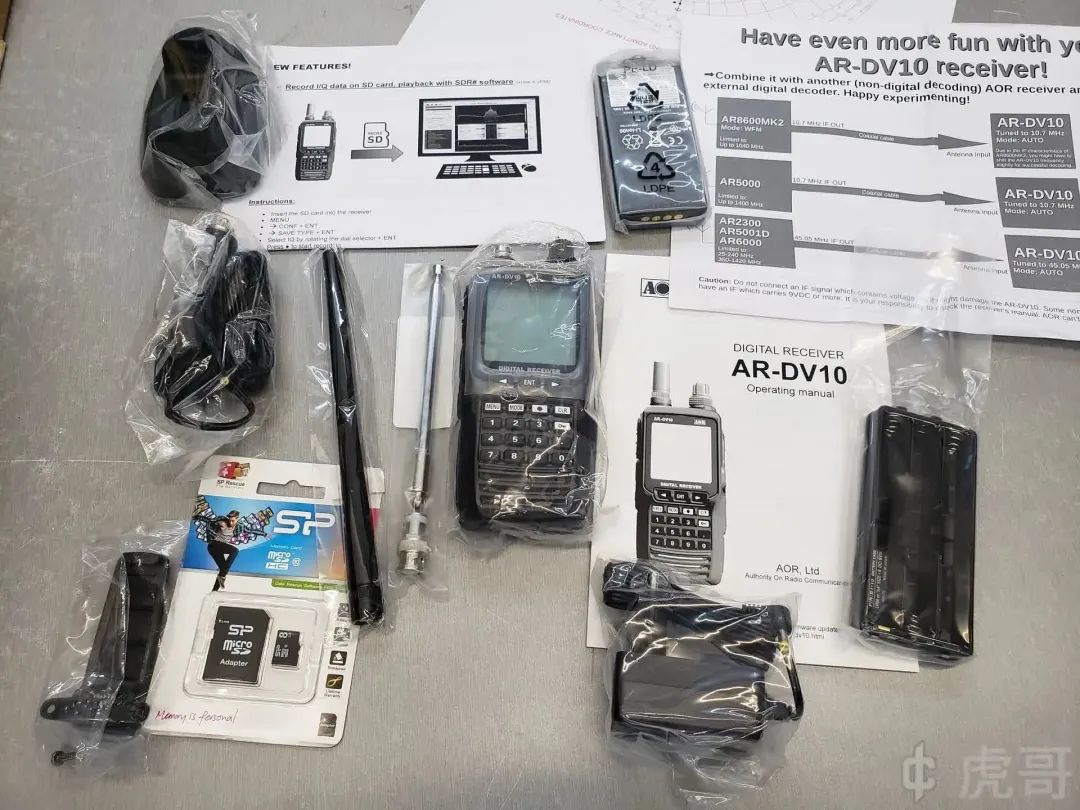

包装跟常见的对讲机没啥两样
就是内容比较丰富，包含两根天线，其中一根胶棒天线写着AirBand only，另一根是拉杆天线。作为一台收音机，装干电池工作是必须的，所以包含了能装6节AA电池的干电池盒。

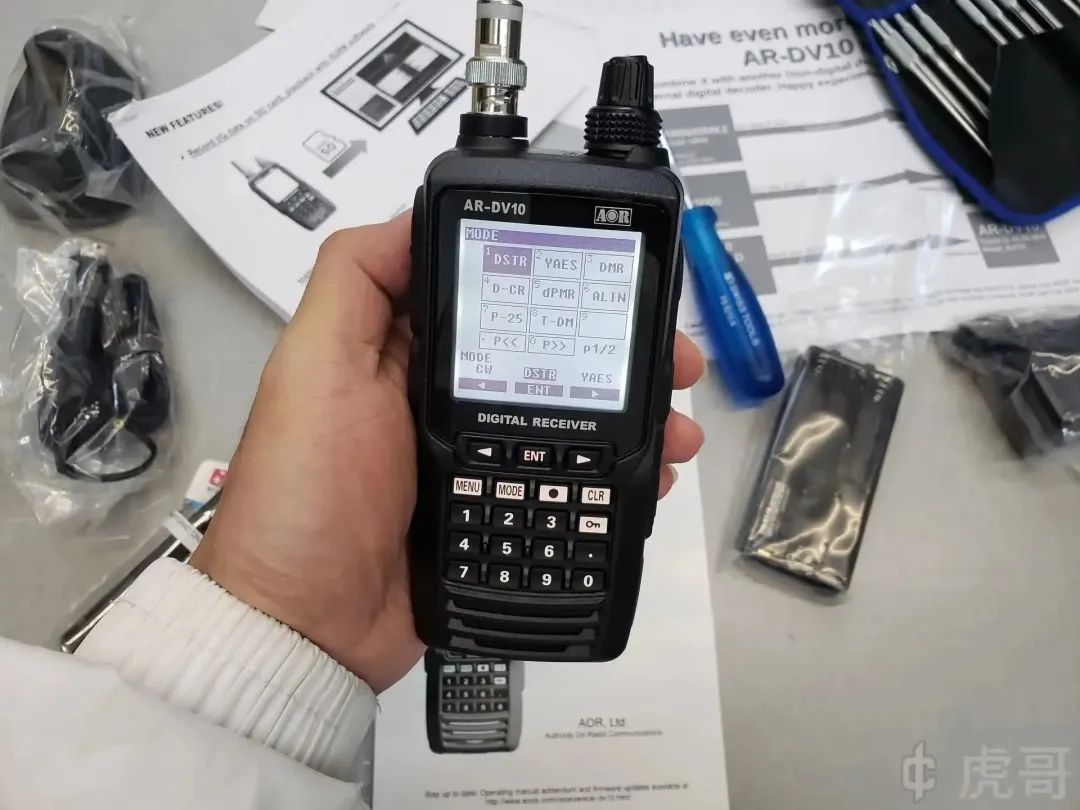

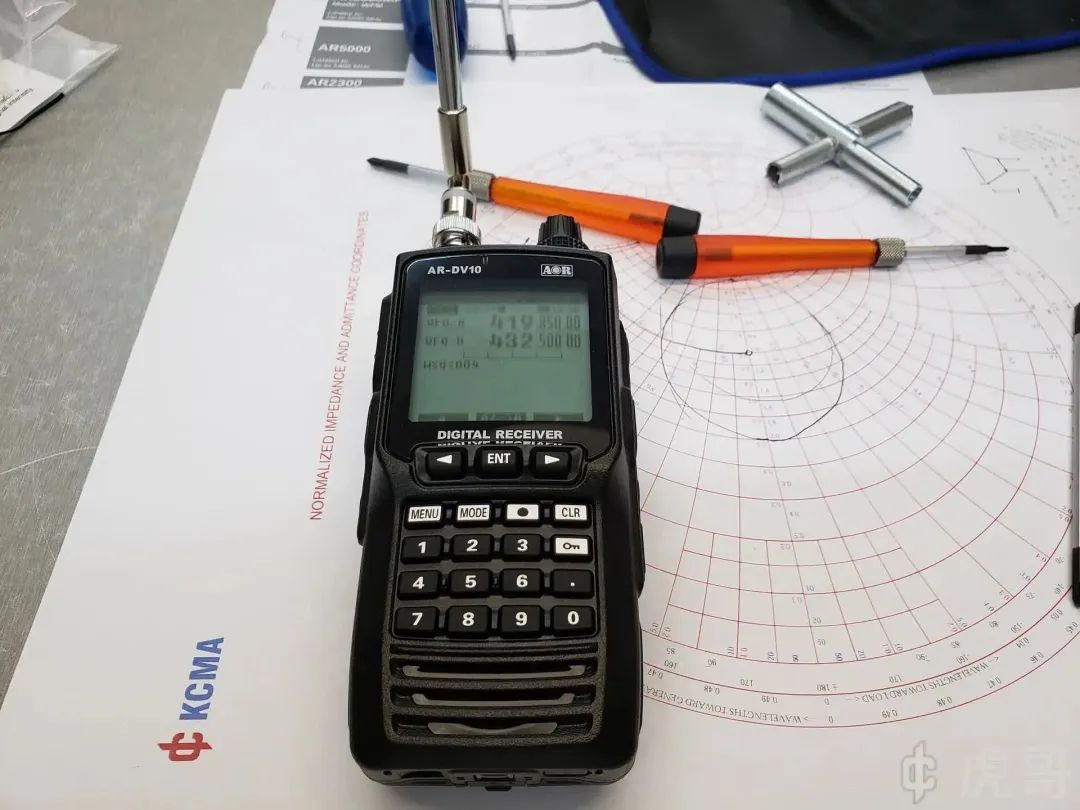

开机，这是所有支持的数字模式
这个视频是解调一个以DMR协议工作的MMDVM中继的结果，似乎效果不怎么样，有时解不开。

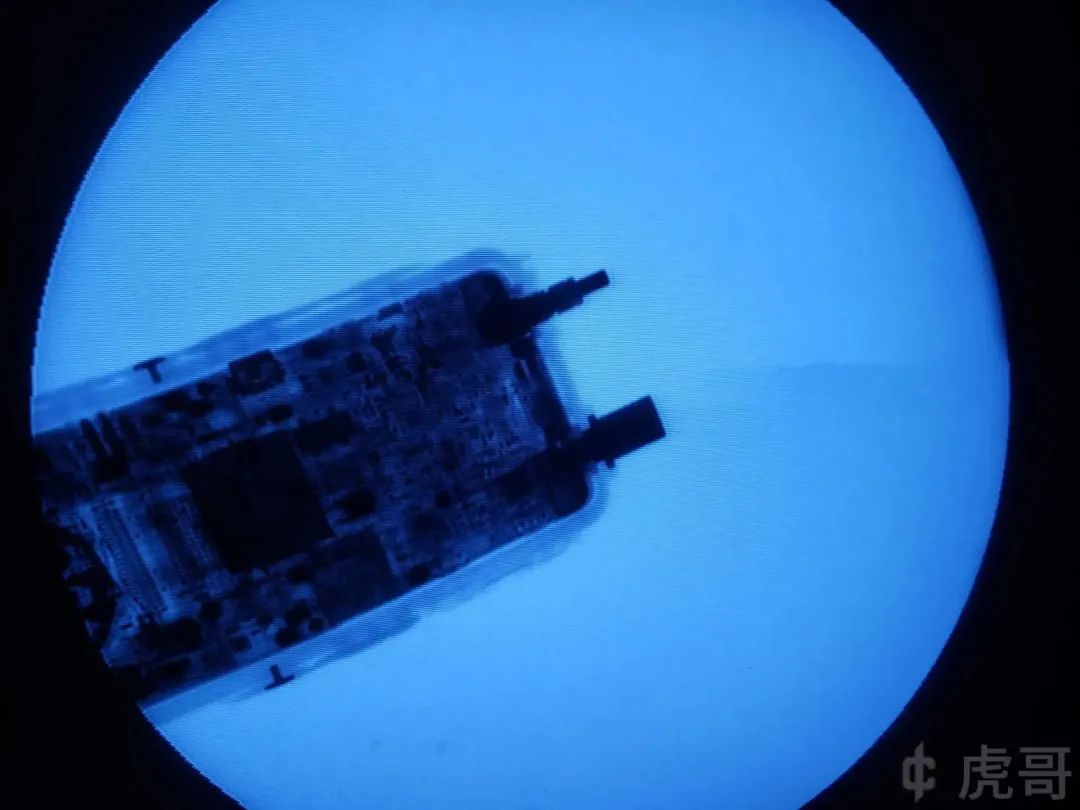

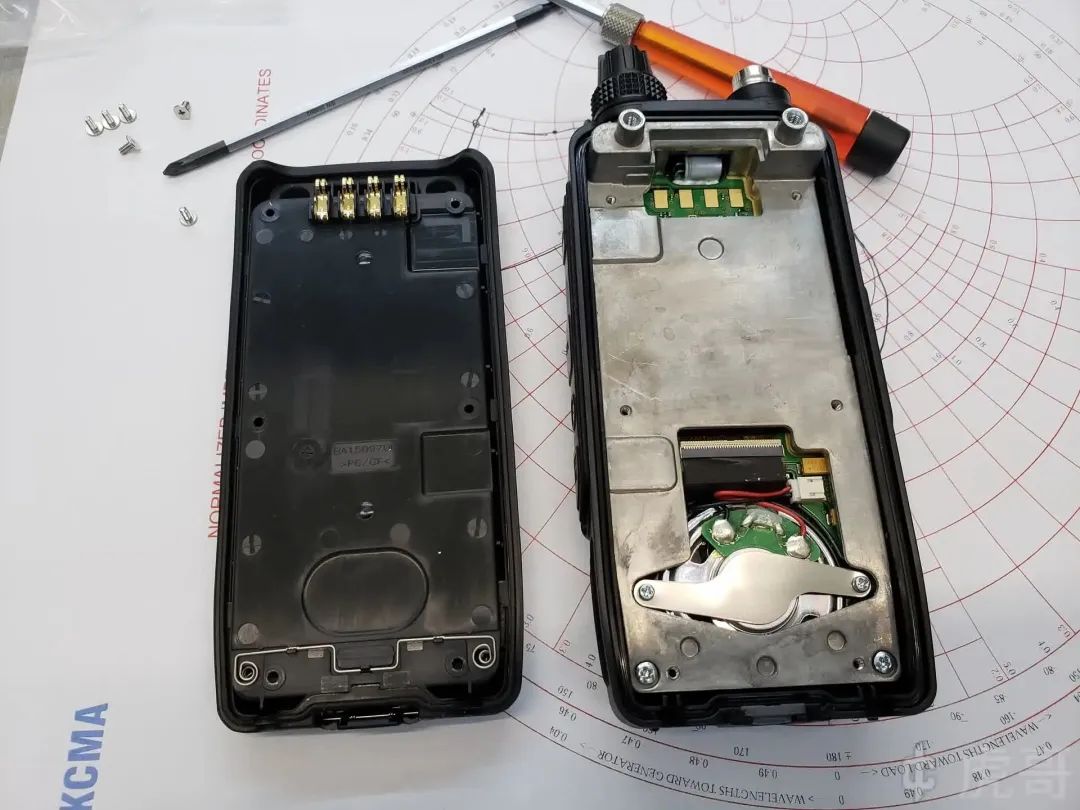

拆射频接头（天线插座）遇到了麻烦，外表看是一个螺母压住的，但仔细看似乎没有缝隙，似乎接头与机壳是一体的。拆掉金属甲板下方的两颗螺丝后，撬动甲板，天线处塑料变形，看起来需要拆掉。用不同电压的X光翻来覆去看了几遍，感觉这个天线插座是一个独立的，可以从外面拧下的零件。于是上大力，果然拧下来了。

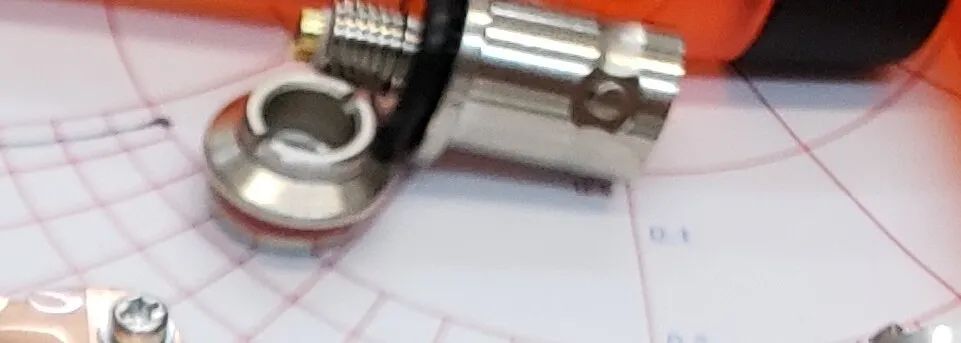

但是忘了给他拍照，只在一张废片的角落找到了它，如下。左边的螺母是编码器旋钮的固定螺母，上方就是天线插座，黑色是橡胶密封圈。

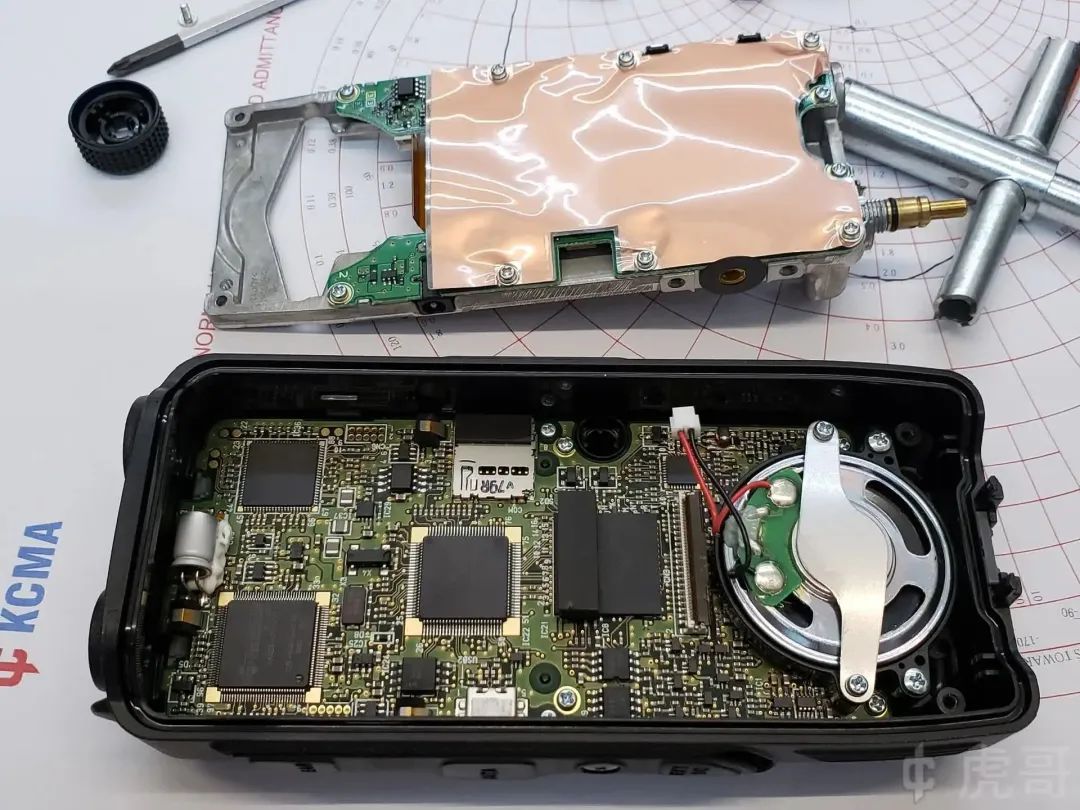

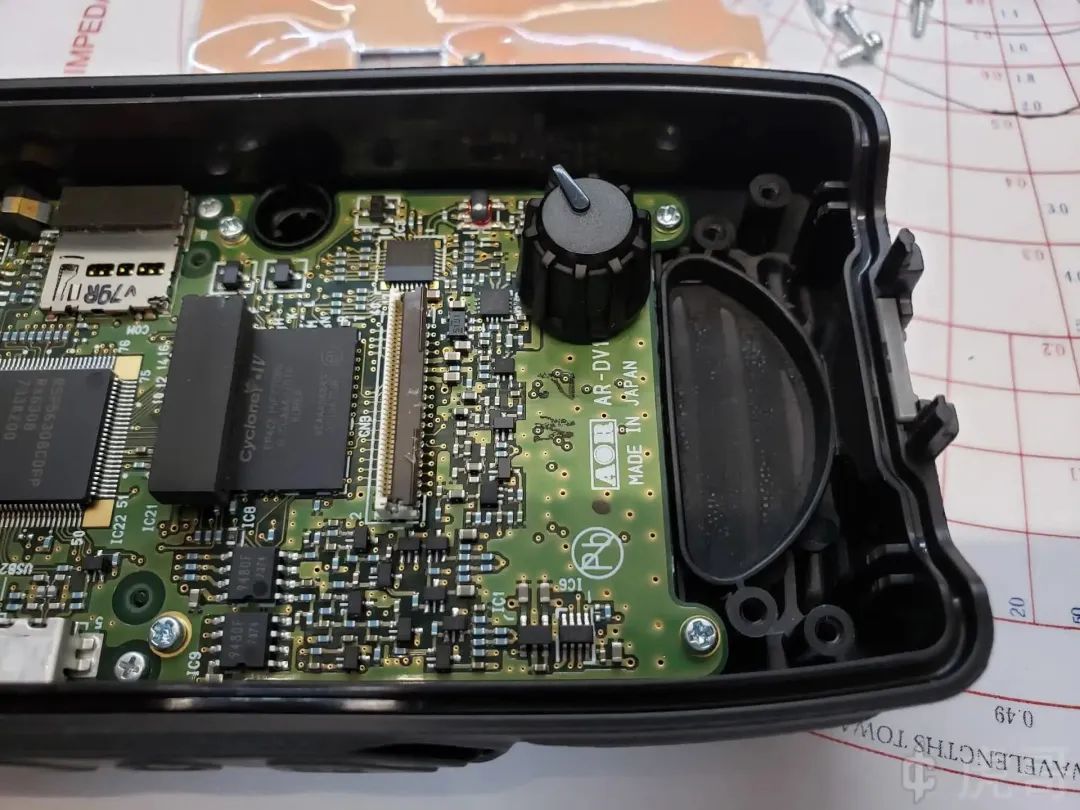

拆掉天线插座和编码器螺母以后，甲板就很容易取下来了。可见，射频部分面积较小，全部位于甲板上的电路板内，被铜箔覆盖屏蔽。靠近面板一侧有一整张电路板，全部是数字电路。

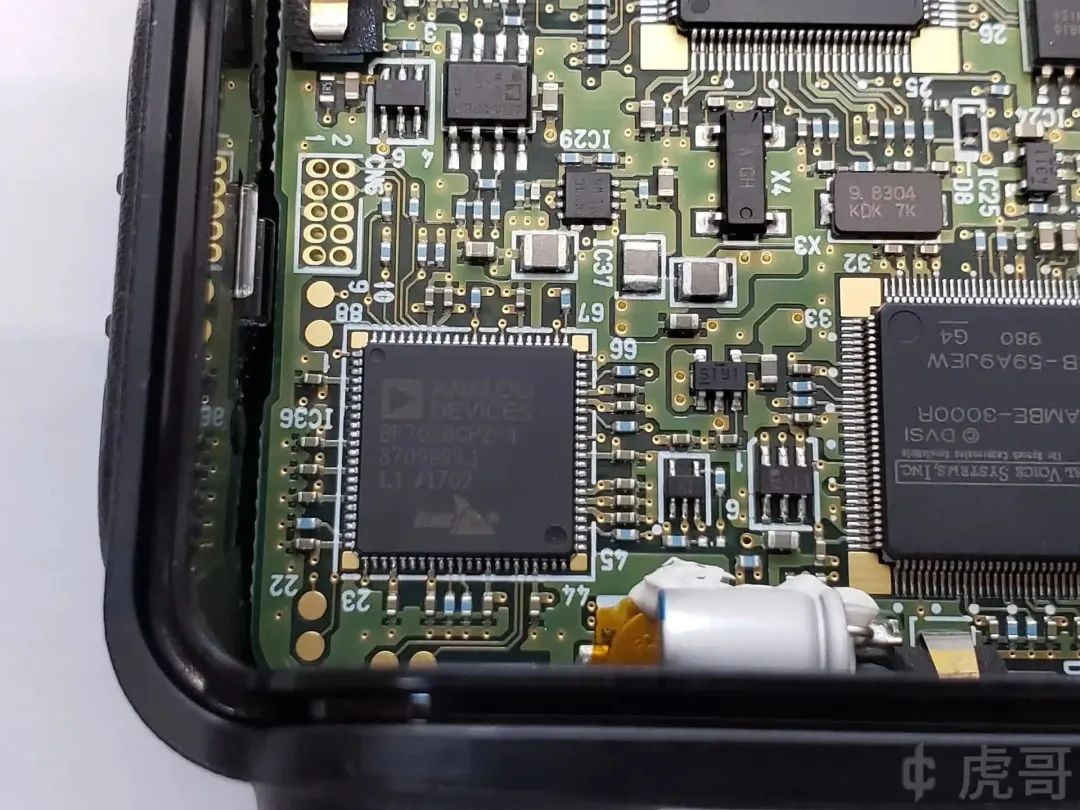

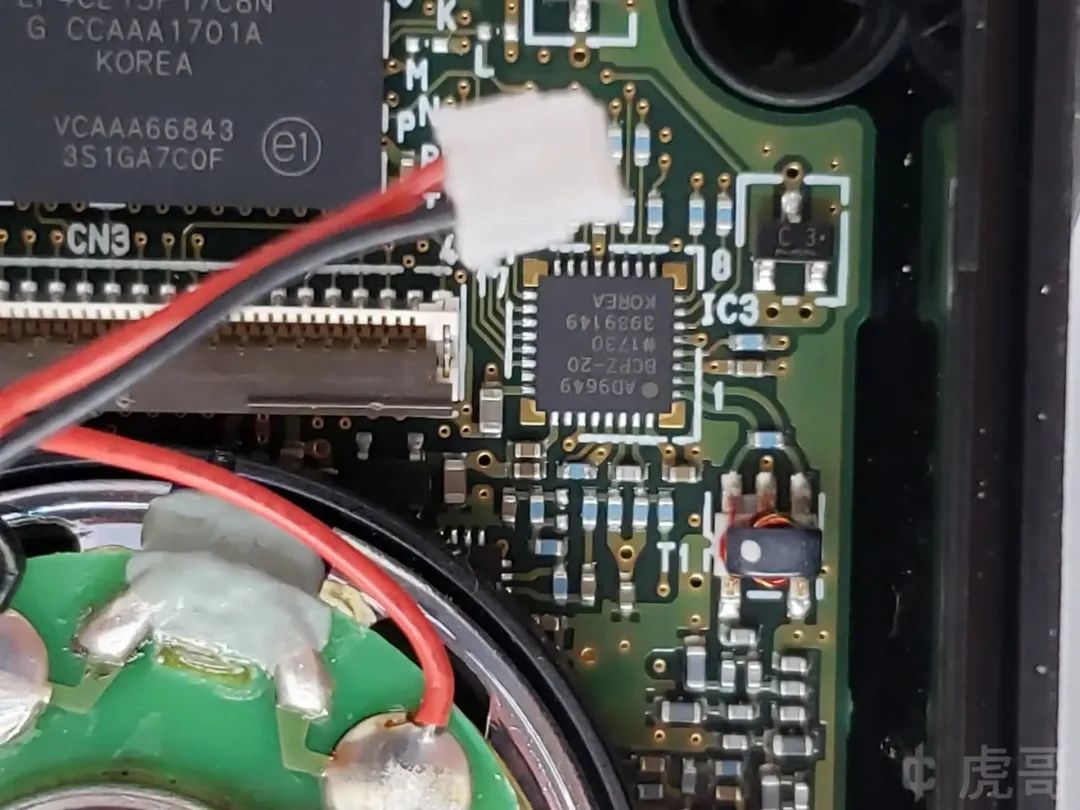

我们先来看数字电路。首先看到的是ADC，这是一支14位20M采样率的ADC。想必是欠采样工作或超频工作。
ADC的数据马上进入了EP4CE15，这是一只比较小的FPGA，好处是省电。

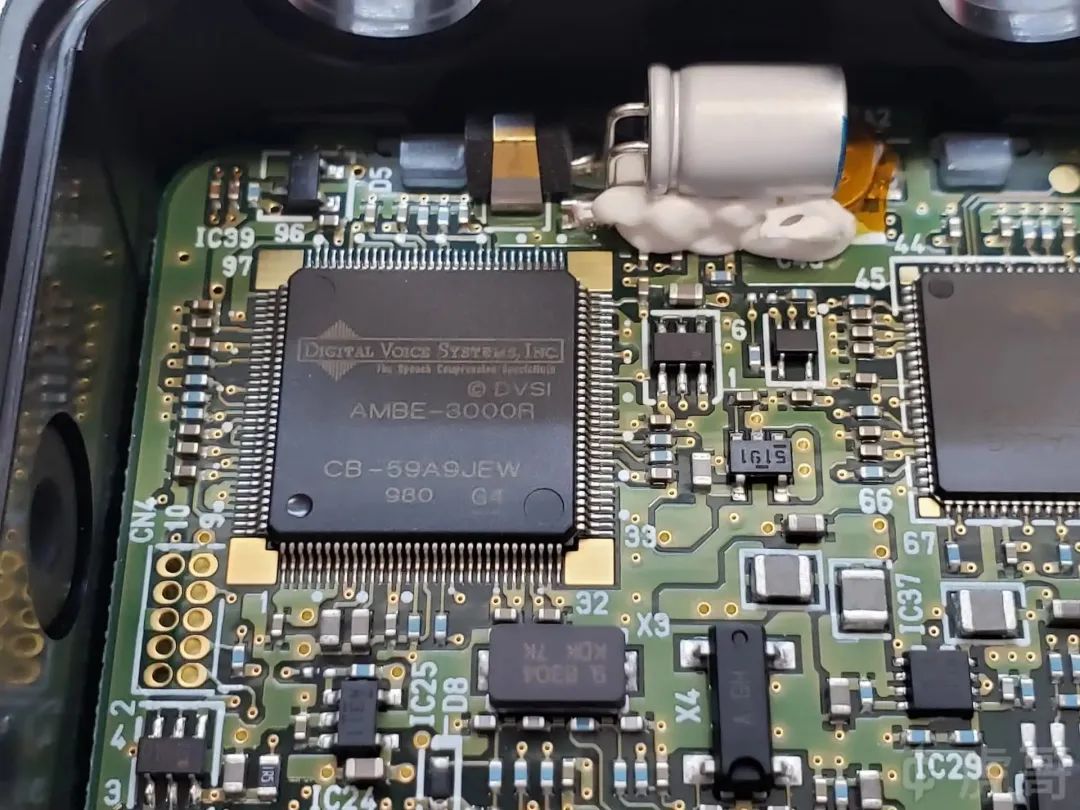

而解出的音频数据流，进了这个AMBE-3000声码器。这个机器据说还支持别的一些声码器，可能是软解的。

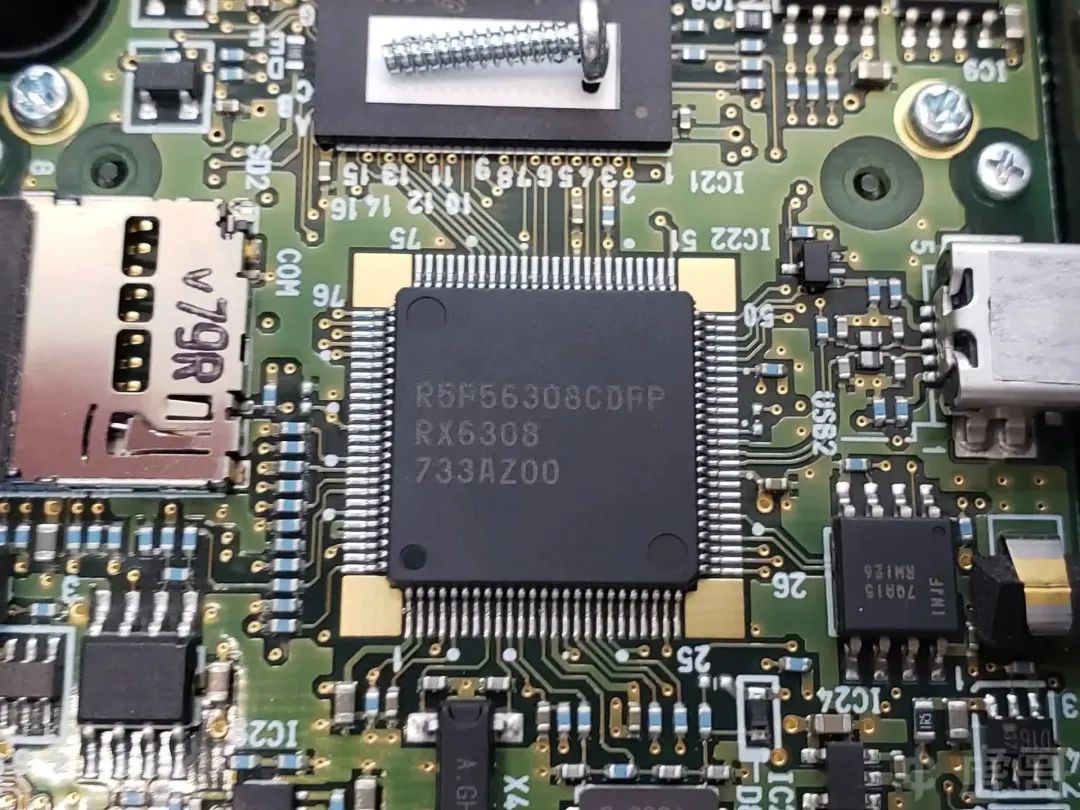

正中心的这颗100M的瑞萨单片机，应该负责处理UI和管理整个数字电路。瑞萨的单片机其实很厉害，只是在中国不太流行，且一般是按订单生产，货架化型号较少。

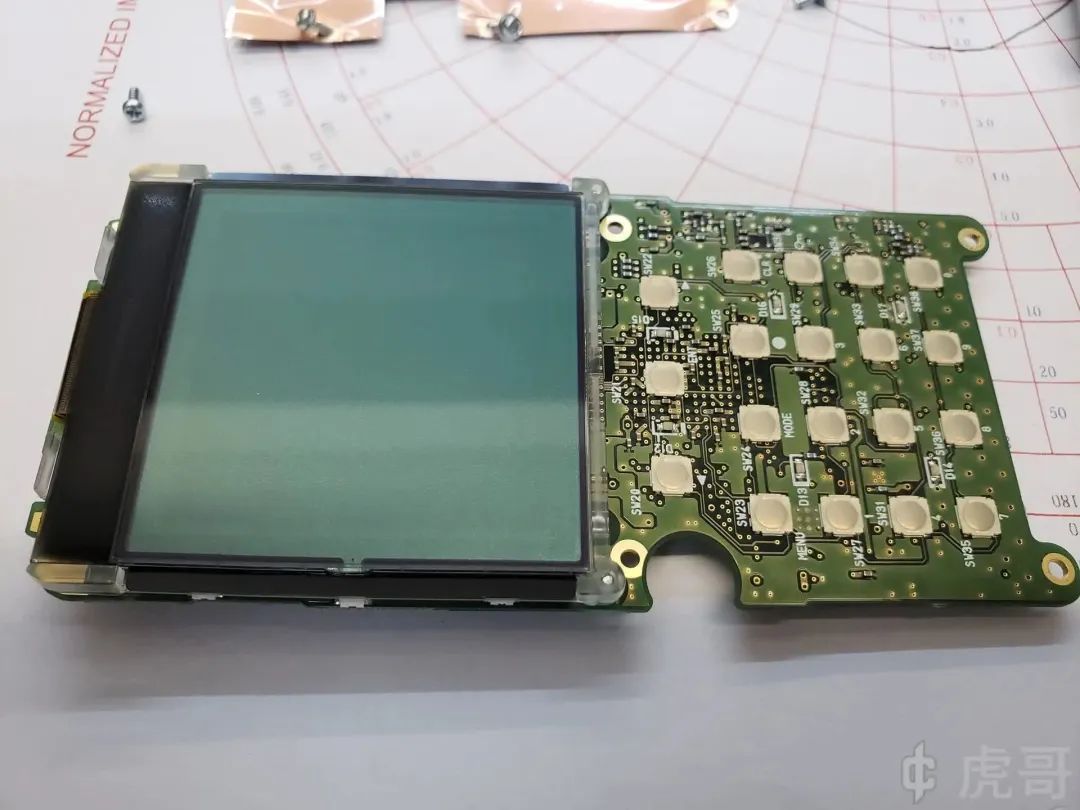

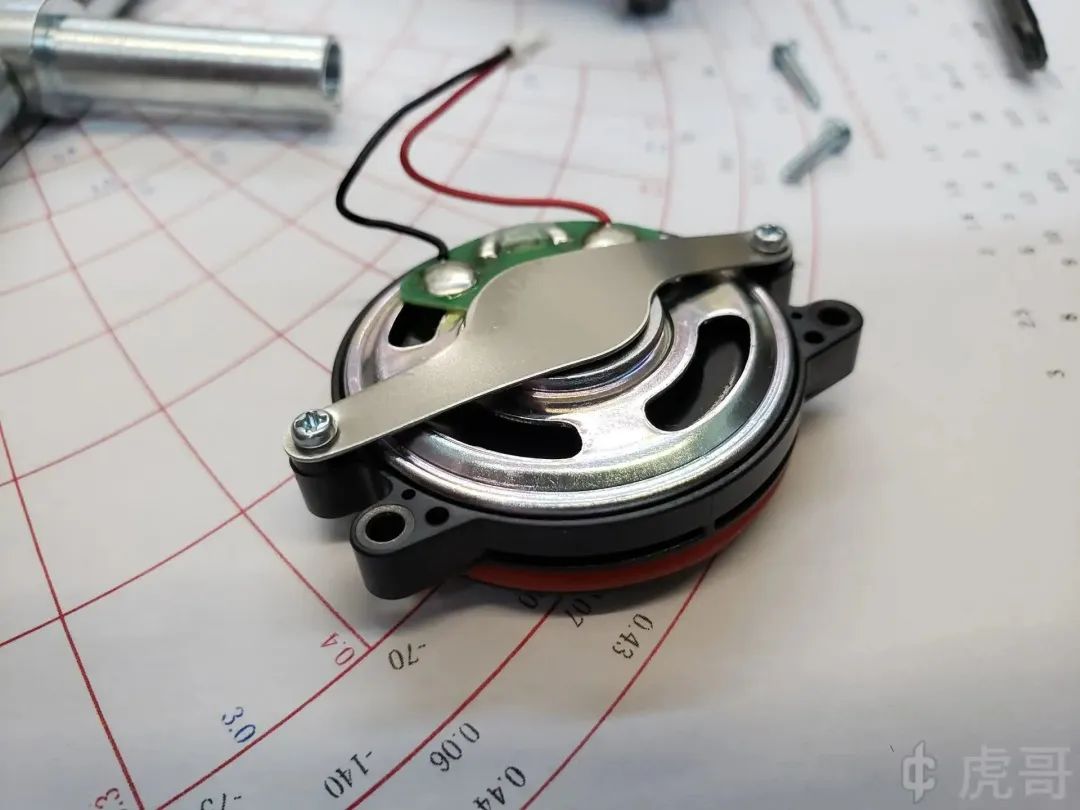

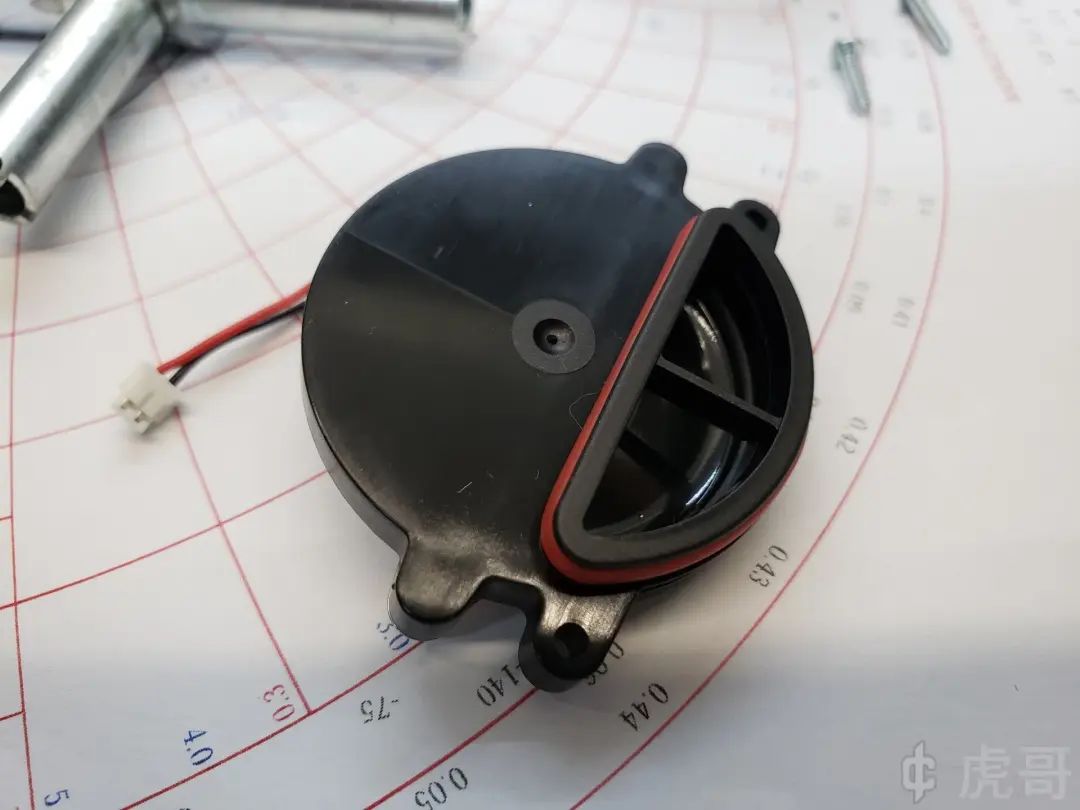

然后拆掉螺丝（该机除了甲板外面的6颗小螺丝，内部都是自攻螺丝），就可以取下数字处理板。可以看到，板子背面就是键盘和显示器。以日本人的抠门，这个板子应该没有用盲埋孔，能布下也挺不容易的。

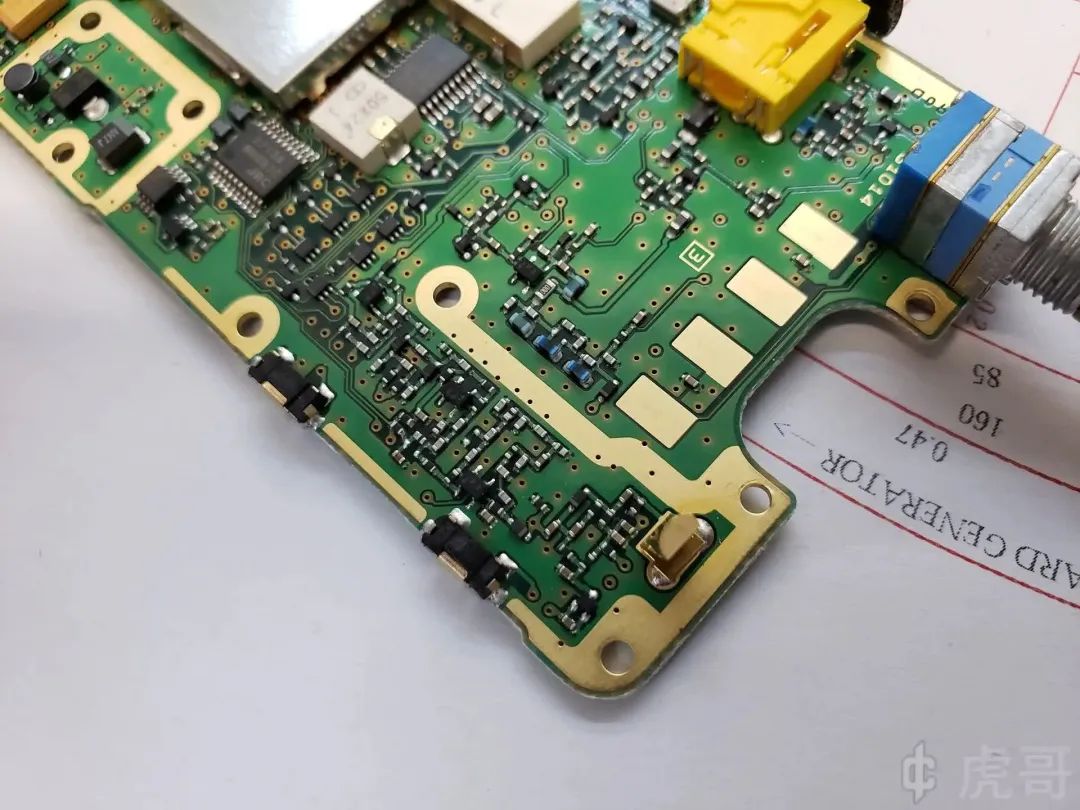

然后再来看射频部分。拆掉屏蔽后，可以看到一堆分立电路：

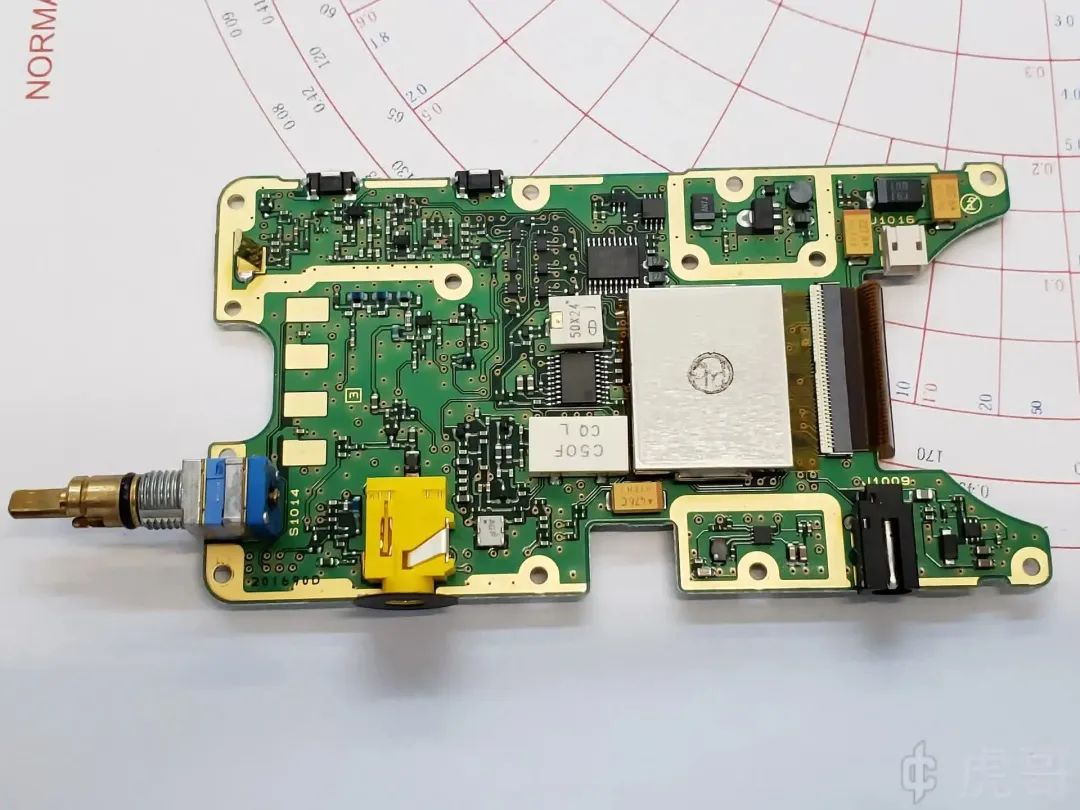

具体就不细究了，把板子从甲板上拆下，可见背面有一些预选和变频电路，有两个像是机械滤波器的东西
中心那个银色模块可以撬下来，是用焊锡焊封的，可能是本振。
这是复装之后，正常工作。由于几乎都是自攻螺丝，装的时候要仔细找对牙口，才能基本无损的拧回去。对这个机器总体还是满意的，就是软件太难用了，这是日本手台进入21世纪以来的一贯作风。
