几年科技界很多产品在大环境影响下放慢了发展的脚步，但日本八重洲公司依然每年都推出并上市引人注目的业余无线电器材新品，刷新业余电台产品标杆。继2019年八重洲公司推出了彩屏手持对讲机FT3D后，2020年推出了FTM-300DR车载对讲机，2021年上半年推出了FTdx10短波电台，在2021年下半年八重洲新款的FT5D手持对讲机上市在即， FTM-6000R新款入门级车载台也蓄势待发给追求新通讯技术的HAM带来惊喜。我们有幸在国内FT5D上市前得到一台样机，让我们一起了解一下新款产品的细节与性能。YAESU FT5D是日本八重洲公司在2021年下半年推出的新款U/V双频段数模两用手持对讲机，搭载有全功能的八重洲公司主推的YSF数字调制（C4FM）模式，成为YAESU公司新一代旗舰手持对讲机。FT5D没有像他上代FT3D发布时因为首次搭载彩色触屏那么惊艳，主要是在外观设计、操作舒适性方面有所精进并新增加了一些高级功能，增加产品的可玩性。总体来说FT5D是上代产品的改进版。YAESU FT5D作为新产品与市面上主流同类产品有如下亮点：YSF/FM双模式电台，接收支持AMS数模自动识别并解调 YAESU FT5D采用圆润外形设计理念，减少了棱角线条，体积参数为62×100×34mm，重量约282克（含SRB-14Li电池和天线）。FT5D在防护性方面有多重设计，非常适合作为个人户外使用的电台。除了八重洲旗舰级机型一贯的IPx7高等级防水设计，FT5D这次还增强了抗跌落设计，在主机下部两角增加了橡胶护件，在主机的两侧也采用了较大面积胶质材料，可在跌落时起到缓冲的作用。护角的设计在VX-7R和VX-8R时代已经出现，实践证明实用有效。
FT5D的彩色液晶屏也采用了内凹的设计，这样无论是跌落还是平面滑动摩擦都不容易对脆弱的液晶屏造成冲击和磨擦，实际使用无需考虑贴膜。FT5D一侧的I/O接口全靠胶条提供密封防水，密封胶条通过拆卸螺丝可整条替换，对于防水要求很高的用户可定期更换保证其密封性。
FT5D的电源和PTT键采用了橙红色的突出颜色设计，对于业余电台用户来说不难分辨这两个重要功能键，笔者认为此举更多是增加产品识别特征，同时配合彩色屏幕和双彩色工作状态指示灯一改以往对讲机纯黑色沉闷格调。新款的对讲机也要讲究颜值，向数码产品看齐。FT5D可设定频率显示数字颜色估计也是这个原因。
FT5D特别为独立工作的A、B两个波段配备了各自独立的指示灯，位于主机正面的顶部左右两角呈对称设计。对讲机在大屏时代传统工作指示灯更多是起到装饰作用，FT5D如此设计显得机器更为灵动，一看就是玩家机。为了充分利用指示灯的作用，厂家还设计了将指示灯拓展为手电照明的功能，虽然亮度不高但照个钥匙什么的近距离物体还是挺实用的。FT5D属于紧凑型机型加上圆润的设计外观看上去并不“威武”但实际握持手感很棒，手会触及很多橡胶件软硬适中，可以说新产品新手感。FT5D顶部分布按钮简洁。一个与现代日系业余电台主流机型一样的SMA-K天线插座，旁边是半隐形的GPS内置天线，一侧是同轴双功能步进旋钮。
FT5D一侧为PTT、MONI、SQL、电源键，由一体胶条覆盖，在最常用的PTT按键上增加了触感设计，方便盲操作。除PTT键外其他按键的手感就一般了，好在这些按键不需要频繁操作。
FT5D另一侧I/O接口比较丰富，除了电源输入插口和耳机话筒传统接口外还有DATA数据接口和TF卡槽。TF卡功能可存储通话录音、手台配置、存储频道备份、GPS路径等，最高支持32GB容量。DATA接口可连接带摄像头的手持话筒或外置GPS，也可以用于与PC连接。DATA接口外形虽然看上去是老式的MINI USB接口，但实际其内部还包含有RS232，你如果插上一条手机通用的MINI USB线一定会失望。原厂提供的CT169 PC连接电缆就是一条串口电缆。
FT5D标配一块SBR-14Li 2200mAH的锂电池供电，电压为7.2V。如果用户要感受超薄手感可选配FNB-101LI 1100mAH薄电池。SBR-14Li这款电池从VX-8R时代就沿用至今与FT2D/3D电池都一样，对于YAESU手台的老用户一定不陌生。YAESU的粉丝有多款这一系列手台的话电池就能调剂着用了。CD-41快速充电器自然也是通用的。电池通用太好了，对于用户来说既省钱还能配件资源共享。实测FT5D+SRB-14Li低负荷接收待机可续航15小时以上。
背夹是对讲机传统的固定方式，用于配合腰带、肩袢临时固定对讲机。FT5D使用SRB-14Li电池，背夹通过螺丝固定在电池上，电池安装在FT5D背面实现一个整体。前后式的电池与主机结合足够稳固所以背夹使用也足够可靠。常规背夹的使用尤其是弹簧夹式背夹会增加主机握持时的实际厚度，直接影响手感，所以这次厂家全新为FT5D设计了一个快取背夹SHB-26，采用全新的固定结构实现快速取用和对讲机轻薄手感。采用快取背夹的设计在专业对讲机上早有先例，实际使用效果颇受行业用户称赞。FT5D发射方面为V/U双频段发射，电池状态下能达到5W射频功率。这也是目前进口业余电台手持对讲机的主流水平。如果说要硬要像一些国产手台提高到6～8W输出功率，实际意义不大，增加发射耗电倒是十分明显。业余电台三大品牌的手台都不热衷于提高手台发射功率来做为新卖点。FT5D接收方面具有A和B两个独立的接收通道，都有自己的信号表，可以V+V、U+U、U+V、V+U任意组合同时接收信号。FT5D提供宽带接收机功能，可接收0.5MHz---999.99MHz的信号（A波段）。具有FM广播独立接收功能，可实现FM广播与A、B波段三频接收。FT5D内置YSF数字模式，A和B波段都可设置为C4FM数字接收同时守候。FT5D双C4FM数字模式收到信号时不能同时出声，只有被选中的主波段声音优先被播放出来，副波段虽然不能听到声音但依然可以显示相关数据，包括呼号、信号强度。FT5D在接收时提供AMS数模自动判断模式，用户在一个频率上守候设备可自动判断空中信号为模拟FM还是YSF/C4FM信号，自动选择正确的模式进行解调。这样在守候数字调制通信信道中不会遗漏空中模拟业余电台信号。FT5D内置1200/9600bps APRS数据通信，能在手台上直接显示APRS信息并结合自身GPS数据显示对方台站相对位置方向和距离等信息。FT5D作为新品提高了音频功放电路的功率配置，最大可达到1000mW，提供足够大的响度。同时进一步改进音频电路和扬声器提高音质。在家里一般只要开1/3响度就有足够音量，在户外嘈杂环境中FT5D的音量响度也不输于专业商用对讲机。FT5D使用一块高品质的日光彩色显示液晶屏，优点是在强烈阳光下也能看清显示内容。很多高端专业数字集群对讲机都采用同类型显示屏。
FT5D提供一个有最多79个信道通过快速扫描构成的频谱功能，虽然比不上频谱仪但还是挺有趣味，可发现当前频率周边的信道活动情况。这个功能在目前主流手台中属八重洲做得最强。FT5D内置高灵敏度66通道GPS功能，YSF/C4FM和APRS功能都需要应用到GPS数据。用户通过GPS界面能直接获得自己经纬度数据、高度、运动速度、时间数据。FT5D内置GPS灵敏度相当高，笔者在室内离开窗户一段距离都能快速完成定位。GPS功能在APRS菜单中可以选择关闭，如果不想透露自己的位置或需要极致省电可关闭GPS。FT5D内置蓝牙功能，可实现蓝牙音频附件的无线工作，就像Iphone配上无线的Air pods。原厂选配件中有带PTT功能的SSM-BT10挂耳式耳机。用户也可以尝试使用普通移动电话用的蓝牙耳机与FT5D联接，耳机上没有硬件PTT可使用VOX声控或作为纯监听耳机。笔者尝试将FT5D与自己的蓝牙小音箱连接但没有成功，FT5D蓝牙找不到蓝牙音箱。笔者又尝试与BOSE的耳机蓝牙连接，这次成功了。
FT5D依托触摸屏操作采用实体键+软键+触摸屏菜单相结合的方式开创对讲机新操控模式。这种模式在上代的FT3D中取得成功，在新版的FT5D继续优化。FT5D的实体键采用两排七个按键，这些键属于最常用功能和重要功能，操作实体键比操作触摸屏舒服得多。上排的F/MENU、A/B、BAND和下排的V/M键属于常用功能键，用于菜单调用、A/B波段切换、频段切换、VFO可变频率模式/MEM存储信道切换。BACK键用于返回操作，是菜单操作中最有用的键。PMG、GM/X键属于特殊功能键。一些次常用键在触摸液晶屏上以软键形式出现。这样的按键安排笔者觉得日常操作比上一代FT3D更顺手。FT5D操作和设置虽然没有中文，但操作并不困难。如果用户以前操作过FT3D或FTM400D则很容易上手。短按F可进入快捷菜单，包括功率大小调节、扫描、HOME、颠倒收发频率、录音、频谱、静噪方式等可快速设置。长按F键则进入12宫格设置菜单，这里是终极菜单设置的地方，按不同功能划分类别，通过分类可以减少菜单的列队方便查找。FT5D为双频双通道对讲机，可同时接收和显示两个频道，犹如开两台对讲机。A/B键可切换A、B通道成为当前主工作频道并关联PTT发射，长按A/B键可切换成单频模式，这是一个很实用的设计。很多实际应用中都不需要双通道同时工作，这也是笔者很喜欢的一个功能。可能对讲机新到手新奇的时候会多用双频双守候，过了新鲜劲单频是更多实际使用的模式。FT5D选择频率显示字符颜色是个好玩的功能，用户可设置白色、蓝色、红色作为频率数字的颜色，适合不同用户对颜色的偏好。TOUCH & GO是FT5D带来的新玩法。该功能是为用户提供监视最感兴趣的频道（最多5个）。用户自选频道后FT5D显示屏将以垂直柱状图的方式显示该频道的活动情况（信号强度），用户通过图形发现被监视信道有信号活动通过点击触摸屏上对应的频道图就能快速切换到相对应频道进行收听。有点像高级监测接收机上频谱图点哪儿听哪儿的感觉，这个功能在对讲机上也开始有了雏形。
MMDVM近年来在国内比较火，这是一种通过互联网传输数字调制对讲机完成最后1米无线接入的通讯玩法，可以实现超短波对讲机全球通联。YAESU的WIRES-X是一种异曲同工的玩法，也是通过互联网实现超短波对讲机的全球通信。MMDVM需要一个由树莓派控制的射频板，WIRES-X过去则需要一个由YAESU官方出品的HRI-200硬件接入盒接入互联网。新版的WIRES-X用户已可以不用HRI-200盒子，直接由FT5D通过电脑接入互联网进入八重洲的WIRES-X系统，也可以将FT5D作为接入点将其他YSF/C4FM对讲机信号接入WIRES-X系统。
笔者手头这台0001号样机实际发射范围为144.000～148.000MHz和430.000～440.000MHz严格控制在业余电台发射范围内。FT5D厂家设定四档功率，分别为High/low1/low2/low3四档，预期功率为5W/0.1W/1W/2.5W，实测各档发射功率如下：
| H | L1 | L2 | L3 | 436.800MHz | 5.01W | 0.36W | 0.97W | 2.71W | 144.900MHz | 5.03W | 0.24W | 0.68W | 2.01W |
FT5D的杂散发射控制得非常好，展现了大厂射频设计能力，指标甚至优于商业对讲机标准，实测在430MHz频段二次谐波杂散-72dB，三次谐波杂散-77dB，三次谐波杂散-85dB。
笔者手头这台0001号样机实际接收范围A波段0.5～999.99MHz，B波段108～580MHz。扩展支持航空波段AM、中波/短波广播波段AM接收、FM调频广播接收。工作频率可直接通过触摸屏数字键盘输入也可以通过BNAD键切换。
这台FT5D接收灵敏度很高，在144MHz/430MHz频段接收灵敏度实测均能优于-123dbm。信号表方面FT5D传承YAESU信号表精密和真实的传统，提供十个显示步进，显示信号强度范围-124dbm～-94dbm，另外FT5D还有一档ATT功能，实测可将接收信号衰减18dB左右（430MHz频段），配合信号表使用可增加显示范围。FT5D的高灵敏度接收不但表现在主工作144/430MHz波段，其宽带接收机覆盖频段接收灵敏度也很高，接收灵敏度可以与专业的手持宽频接收机媲美。FT5D频率扫描界面有个变化，当频率连续扫描时屏幕不再显示连续变化的频率数字，而是统一显示“VFO SCAN”，当扫描到信号时才会显示具体频率。这样的显示方式可能让用户感觉更高级一点，但笔者还是喜欢传统显示方式能了解扫描进行的大概频率和扫描方向，有时方便手动干预。笔者测试了FT5D的扫描速度，以16秒的速度连续扫描了800个连续频率，达到了50CH/s的速度，比市面上很多主流的对讲机扫描速度都要快得多，都可以与一些专门扫描接收机媲美了。文章最后我们简单科普一下八重洲公司主推的C4FM数字调制模式（也被称为YSF）。C4FM是一种数字调制，与著名的美国军警所用的P25 Phase 1制式（MOTOROLA早期为ASTRO）技术类似（只是标准定义不同所以不能相互解调），说明是一项理论成熟性能优越久经考验的技术。C4FM数字制式的优点是语音还原较好，信号类似模拟FM的连续波，不会产生脉冲干扰，原来为模拟FM制式设计的射频设备和器件包括功率放大器、天线、LNA大多可以继续使用。YSF为业余电台量身定制，以呼号作为识别和显示ID（商用DMR只能用数字作为ID）,没有加密和限制接入功能（技术上减少人为限制通联），提供多种玩法（包括位置传输、图片传输、宽窄带语音、网络互联等）。C4FM作为数字调制的一种具有数字调制的基本优点，占用频带小，数字传输时基本不引入噪音（信号不好时误码率会增加），所以在更多情况下比FM模拟调制提供更高信噪比的语音，当然使用数字调制不会增加通信距离YSF、D-STAR、DMR、P25、TETRA都不例外。八重洲YSF/C4FM应用技术不断发展，新款对讲机普遍具有的AMS功能可自动识别空中的YSF数字信号和FM模拟信号。增加了DG-ID分组功能新玩法。增加了WIRES-X互联网新玩法。HAM使用YSF/C4FM通联最直观的感受是可以直接看到对方的呼号，进一步可以看到对方与自己相对方位和距离（需要对方开放定位信息）。在我国八重洲公司多年来以低价提供中继台的方式扶持各地建立YSF/C4FM中继台，如今在很多大中小城市和俱乐部都建立了YSF/C4FM数字制式中继。YAESU The Radio 两者个头几乎一样，外观设计上FT3D偏硬朗棱角比较多，FT5D偏圆润。FT5D外壳增加了抗跌落的护角。FT3D PTT一侧的功能按键比较突出手感比较好。FT5D配用橙红色PTT和电源按键，增加了产品的识别度。FT5D设计了双指示灯，分别独立显示A/B波段工作状态。FT5D全新设计了快取背夹，可改善小型对讲机握持手感，这是以前八重洲对讲机所没有的。 两者基本一致，除了常规耳机/话筒和电源接口外都有TF卡插槽和DATA数据接口。 两者都是全彩触屏，屏幕材质应该都是一样的，且都为日光屏。用户界面和操作菜单布局也都大致一样。不同之处是具体实体按键提供的功能不同，FT5D更符合大部分用户的操作习惯。实体按键部分两者都有背光，FT3D看上去更为精致，FT5D看上去更为耐磨。两者工作频段和宽带接收机频率范围相同。发射功率和接收灵敏度相当。甚至两者扫描速度也相同。两者标配同型号的SRB-14Li电池，标配线充速度相当，也都可以使用CD-41座充。FT5D增加了TOUCH & GO新功能新玩法，方便图形化监视信道。

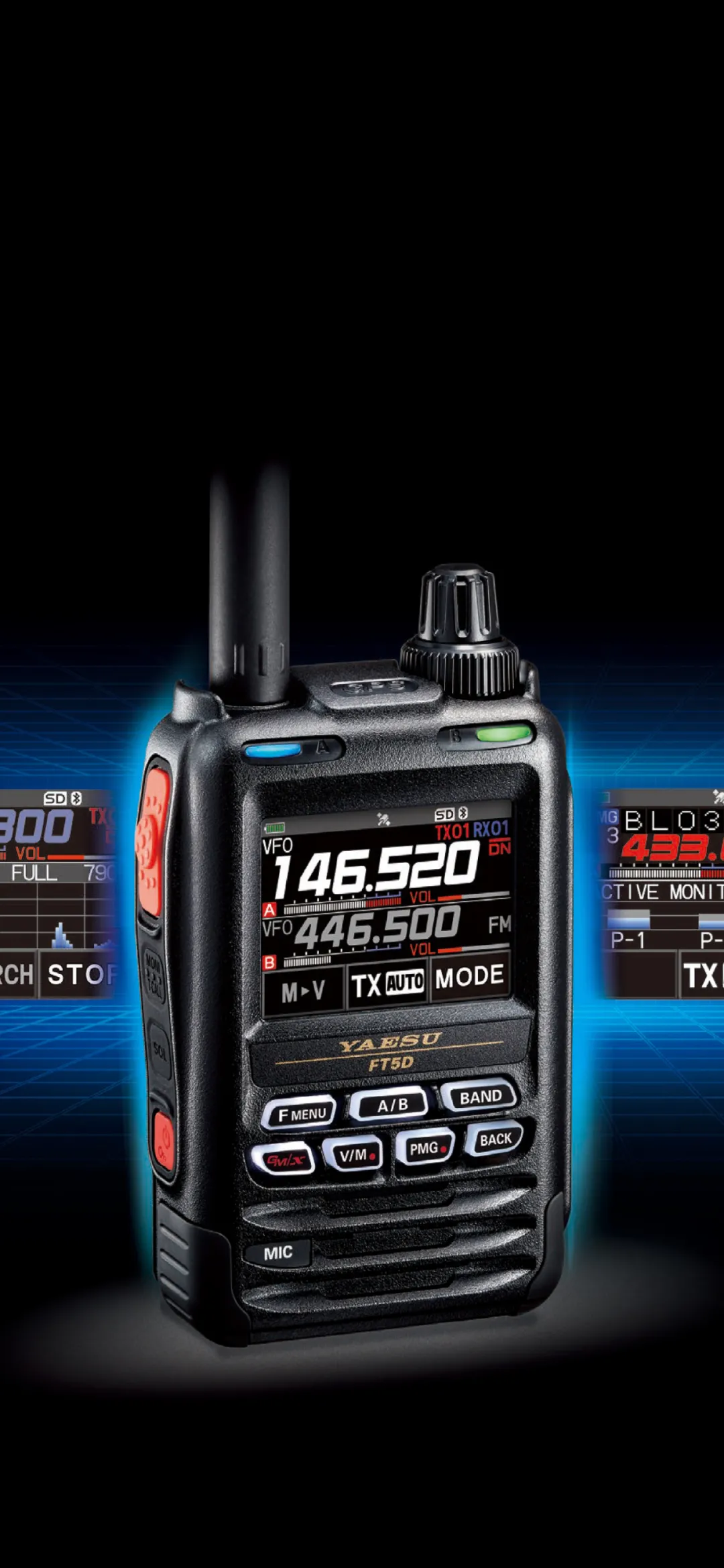

笔者认为FT5D是FT3D的功能升级和改进版，操作起来FT5D更容易上手，菜单和按键更符合日常操作习惯。作为电子产品买新不买旧，如果价格相差不大的话FT5D是更好的选择。 【FT5DR手机壁纸】 进入手机相册设置为壁纸
