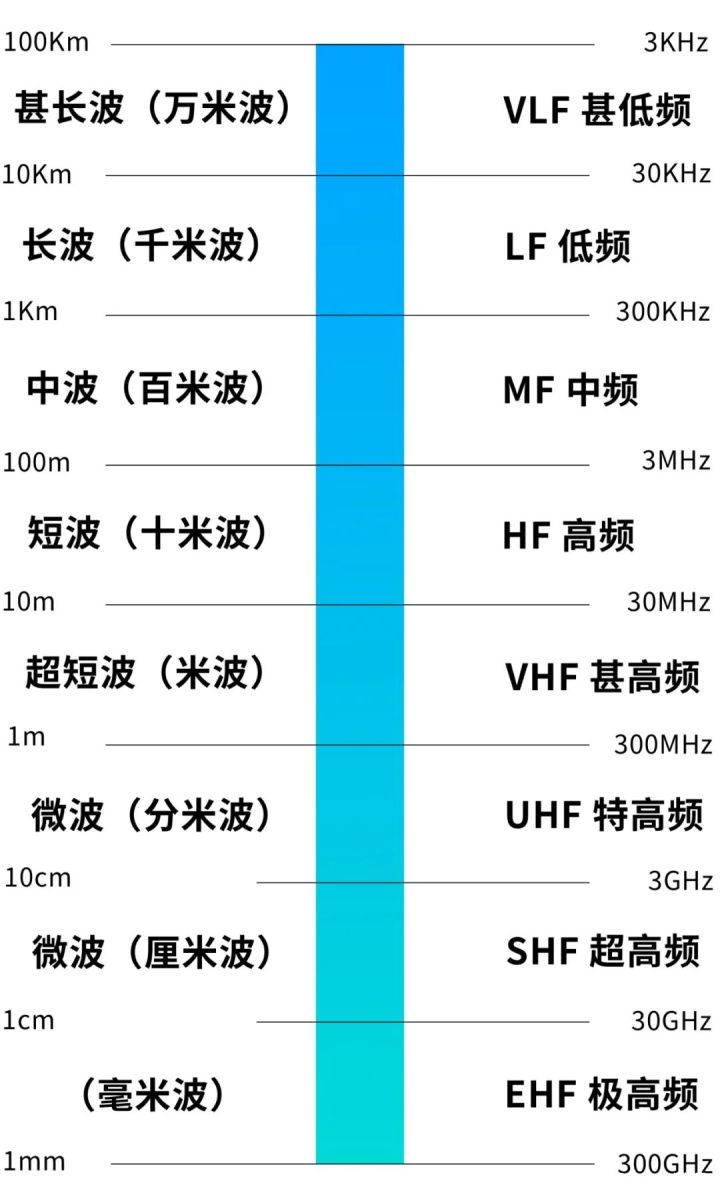

主页（http://www.pttcn.net）：微波、短波、中波、长波天线终于搞懂了 天线分类方式众多，每一种分类都是根据一种属性来进行区分。本期我们将从天线的波段谈起，聊聊这些不同波段的天线以及它们的代表类别，当然如何应用也是我们此次探讨的关键。 下面，关于波段的划分，我们可以统一看下图。
一、常规定义 工作于米波、厘米波、毫米波等波段的发射或接收天线，统称为微波天线。微波主要靠空间波传播，为增大通信距离，天线架设较高。 二、常见的天线类别 在微波天线中，应用较广的有抛物面天线、喇叭抛物面天线、喇叭天线、透镜天线、开槽天线、介质天线、潜望镜天线等。 三、架设微波天线的注意点

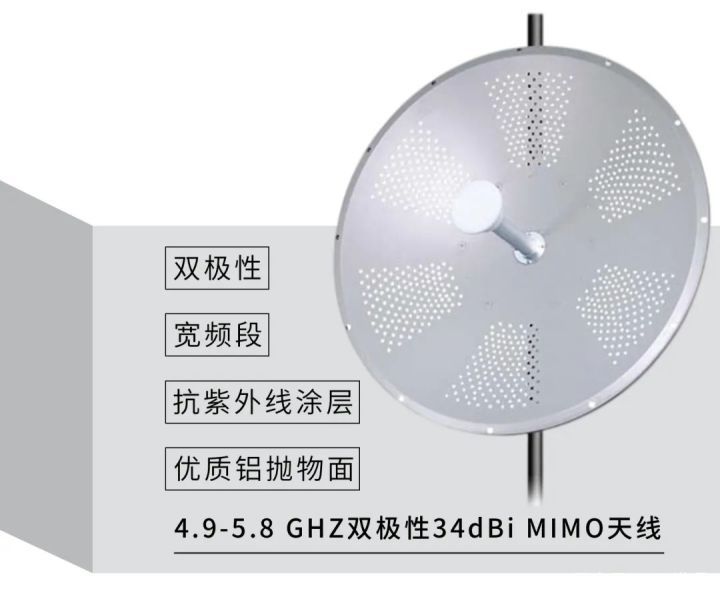

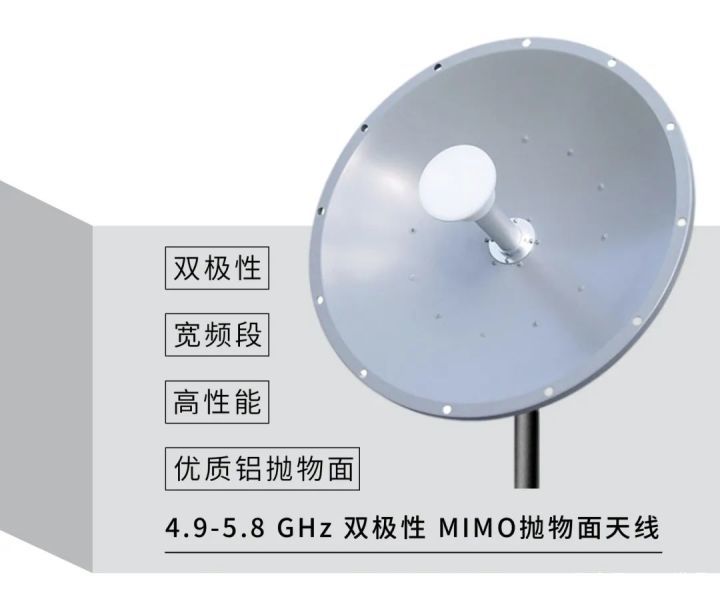

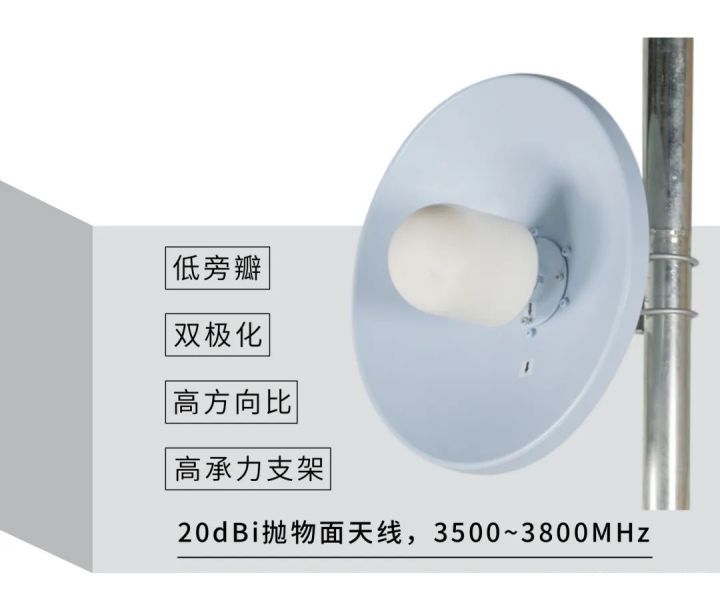

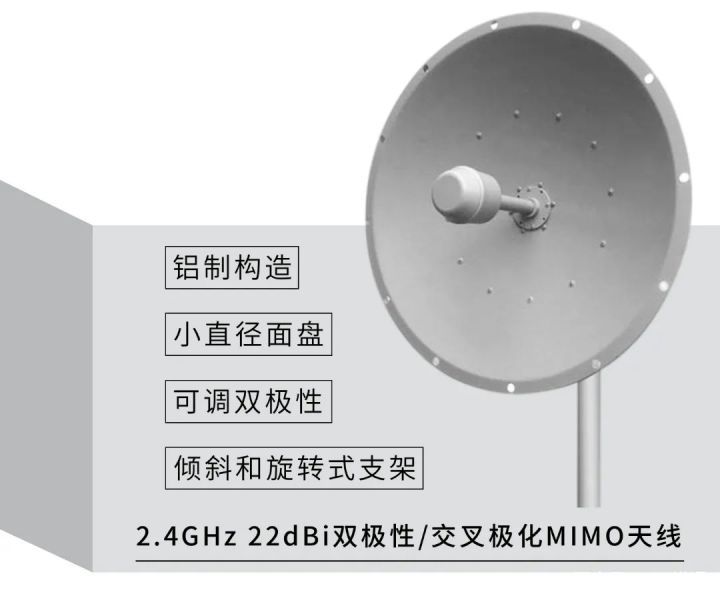

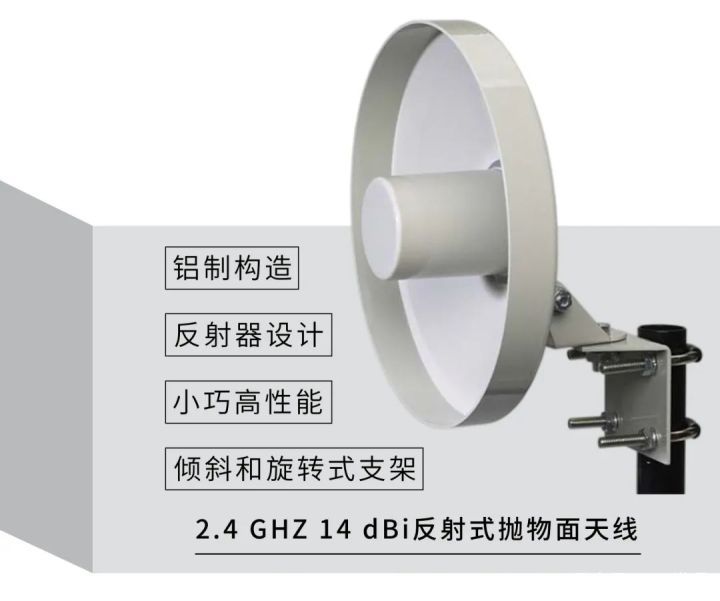

四、抛物面天线的讲解 定义：抛物面天线是一种定向微波天线，由抛物面反射器和辐射器组成，辐射器装在抛物面反射器的焦点或焦轴上。辐射器发出的电磁波经过抛物面的反射，形成方向性很强的波束。 方式：抛物面反射器由导电性很好的金属做成，主要有以下四种方式：旋转抛物面、柱形抛物面、割截旋转抛物面及椭圆形边缘抛物面，最常用的是旋转抛物面和柱形抛物面。辐射器一般采用半波振子、开口波导、开槽波导等。 优势：抛物面天线具有结构简单、方向性强、工作频带较宽等优点。在微波中继通信、对流层散射通信、雷达及电视中广泛应用这种天线。
一、常规定义 短波天线是指工作在短波频段（1~30MHz）的发射或接收天线。 二、常见的天线类别 包括八木天线、对数周期天线、车载移动天线等。 三、短波天线选型考量
由于固定站间通讯方向是固定不变的，所以一般采用高增益，方向性强的短波天线。通信距离在1000-3000公里，可使用高增益，低仰角对数周期天线（LP），但天线价格昂贵。 如果通信质量要求不是太高也可使用价格相对便宜的天线如八木天线，长线天线，但长线天线需用天调。距离在600千米以内时采用水平双极天线可取得较好效果，但水平双极天线占地较大，中心站电台较多不适合布天线阵。
由于移动站运动中，通讯方向不固定，所以中心站的天线应选用全向天线，中心站也可用鞭状天线，鞭状天线仰角低，近距（20-100公里）通信困难，远距离（500-3000公里）只要频率合适，通信效果较好。 移动站天线由于安装面限制，多采用鞭状天线，国内有时用栅网、双环、三环天线。远距离通信时，鞭状天线竖直，近距离通信则可放置为倒"Ｌ"型，这样使用增加了天线的垂直辐射面，可以提高发射效率。

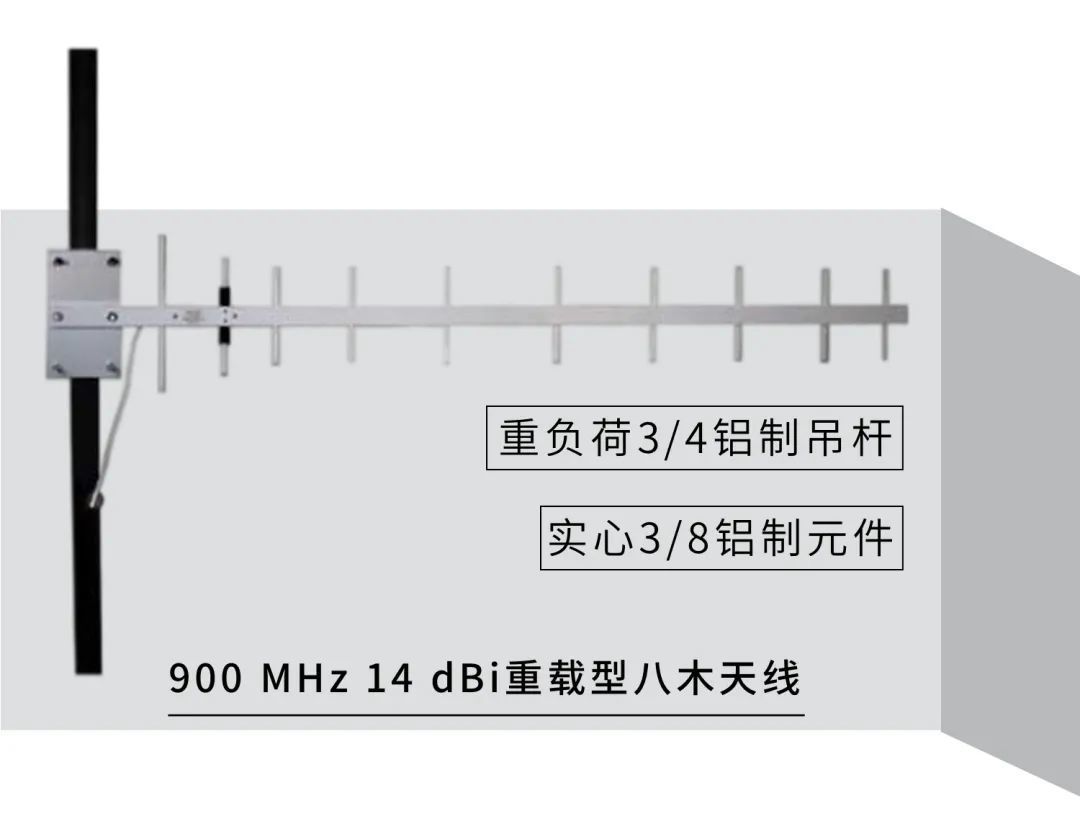

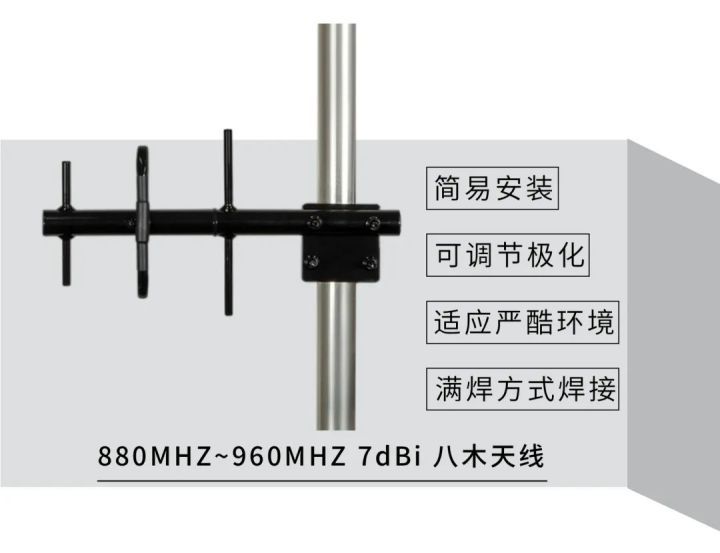

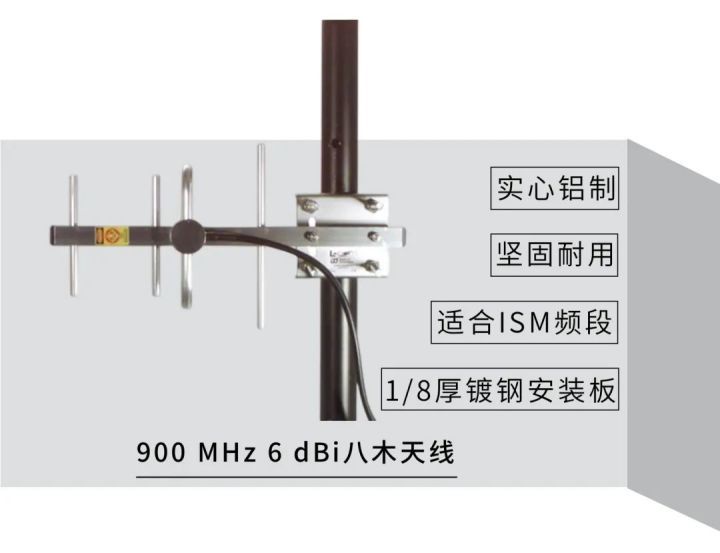

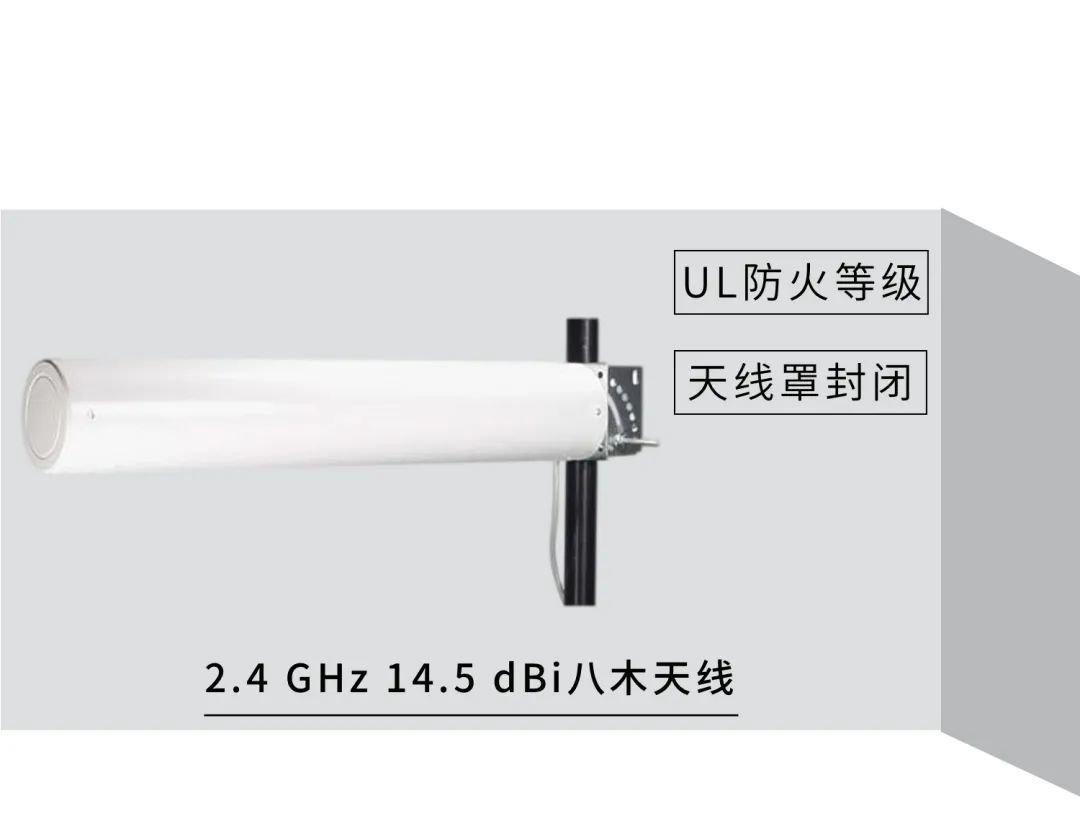

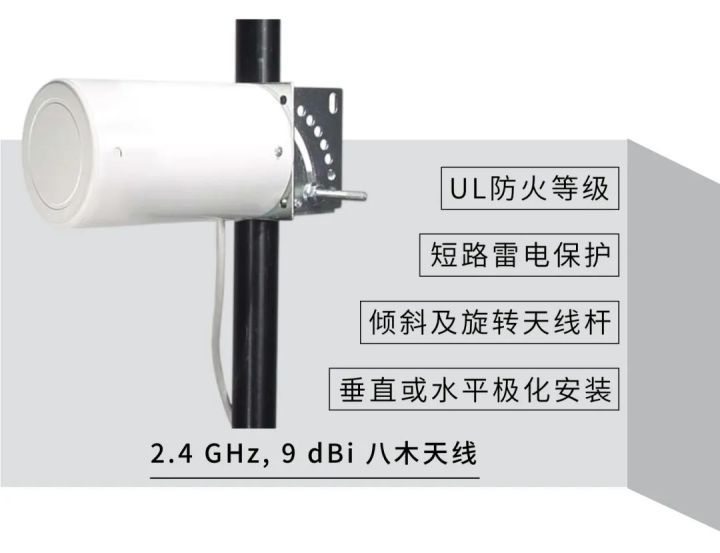

电台干扰与其他自然条件引起的干扰有很大的不同，它带有很大的随机性和不可预测性。在电子干扰情况下，采用高增益、方向性强的对数周期天线可取得一定的效果。 当然，克服干扰主要提高短波电台性能（发射功率、接收灵敏度等等）或者采用频率自适应、短波宽带跳频技术。 四、八木天线的讲解 定义：八木天线是由一个有源振子（一般用折合振子）、一个无源反射器和若干个无源引向器平行排列而成的端射式天线。
方式：它有几根金属棒组成，其中一根是辐射器，辐射器后面一根较长的为反射器，前面数根较短的是引向器。辐射器通常用折迭式半波振子。天线最大辐射方向与引向器的指向相同。 优势：八木天线的优点是结构简单、轻便坚固、馈电方便。超短波通信和雷达中应用。
一、常规定义 中波是指频率为300KHz—3MHz，相应波长为1km—100m范围内的电磁波。 二、常见的天线类别 以民用广播天线为主。 三、中波天线的特点 中波能以表面波或天波的形式传播，这一点和长波一样。但长波穿入电离层极浅，在电离层的下界面即能反射。中波较长波频率高，故需要在比较深入的电离层处才能发生反射。 波长在3000－2000米的无线电通信，用无线或表面波传播，接收场强都很稳定，可用以完成可靠的通信，如船舶通信与导航等。波长在2000－200m的中短波主要用于广播，故此波段又称广播波段。
一、常规定义 长波是指频率为100—300KHz，相应波长为3—1km范围内的电磁波。 二、常见的天线类别 一般包含垂直辐射天线、顶部加载单极子天线、T型和倒L型天线、水平枝索天线、菱形天线和基于菱形的复合菱形天线等。 三、长波天线的特点
四、倒L型和T型天线的讲解 （1）倒L型天线 在单根水平导线的一端连接一根垂直引下线而构成的天线。因其形状象英文字母L倒过来，故称倒L形天线。俄文字母的Γ字正好是英文字母L的倒写。故称Γ型天线更方便。它是垂直接地天线的一种形式。为了提高天线的效率，它的水平部分可用几根导线排在同一水平面上组成，这部分产生的辐射可忽略，产生辐射的是垂直部分。倒L天线一般用于长波通信。它的优点是结构简单、架设方便。 （2）T型天线 在水平导线的中央，接上一根垂直引下线，形状像英文字母T，故称T形天线。它是最常见的一种垂直接地的天线。它的水平部分辐射可忽略，产生辐射的是垂直部分。为了提高效率，水平部分也可用多根导线组成。T形天线的特点与倒L形天线相同。它一般用于长波和中波通信。 (中国集群通信网 | 责任编辑：李俊勇) |
