主页（http://www.pttcn.net）：信威：煤炭行业信息化解决方案 1 煤炭行业需求
我国是一个煤炭大国，已探明煤炭存储量局世界第三，煤炭开采量居世界第一。国家能源对煤炭的依赖性很高，煤炭在我国国民经济领域发挥着举足轻重的作用。“十二五”规划中，明确2015年全国煤炭年产量达到37.9亿吨。煤炭企业保持集团化、国有化发展趋势。煤矿数从2005年的1.8万减少到2010年的1.3万。同时形成10个亿吨、10个5000万吨特大型煤炭企业，其煤炭产量占60%以上。大部分的私营煤矿收归国有或由国有企业监督管理。
我国是矿难高发国家，多年以来，煤矿特大事故不断发生，触目惊心，死亡人数高举各类行业安全事故首位。统计数据表明，我国占世界35%的煤炭开采量，却占世界80%的煤矿事故死亡人数。严峻的安全生产形势，迫使煤炭企业在国家政策的强力支持下寻求煤矿安全生产信息化的解决方案和产品。
2010年底，国务院发布了《国务院关于进一步加强企业安全生产工作的通知》（国发〔2010〕23号）。2011年初，国家安全生产监督管理总局发布了《煤矿井下安全避险“六大系统”建设完善基本规范》（安监总煤装〔2011〕33号）。国家监管部门从政策上对于煤矿“六大系统”的建设提出了明确的要求。煤矿井下安全避险“六大系统”指监测监控系统、人员定位系统、紧急避险系统、压风自救系统、供水施救系统和通信联络系统。其中监测监控系统、人员定位系统和通信联络系统均涉及到通信网建设需求。
鉴于以上需求，信威通信产业集团于2012年年初启动了针对煤炭行业的矿用McWiLL®无线通信系统的开发，并与12年年底顺利通过国家安标办颁发的安标证。
2 承载业务
矿用McWiLL®无线通信系统为煤炭企业提供了一个基础通信平台，结合各类终端和煤矿的业务设备，可以为煤炭企业构建承载综合业务的一体化整体解决方案。
基于无线的工业化调度和应急通讯
通过矿用McWiLL®无线通信系统实现无线通话和集群调度业务，可以实现工业生产的调度管理，并可以满足应急指挥通讯的需要。
基于矿用McWiLL®无线通信系统，可以不受物理连接的限制实现矿井各处的视频监控，并可以实现移动视频监控和一些难以到达区域的视频监控要求。
人员定位
基于矿用McWiLL®无线通信系统工业，可以实现手机和人员定位卡的实时定位和轨迹跟踪，满足煤矿对于全矿井人员定位的需求。
自动化数据
通过无线通道和数据终端，可以实现远程的自动化控制，有效的便利了工业自动化的实现。
环境监测
可以实现移动瓦斯监测，对于现有的瓦斯监测系统补充和完善。
3 矿用McWiLL®无线通讯系统网络结构

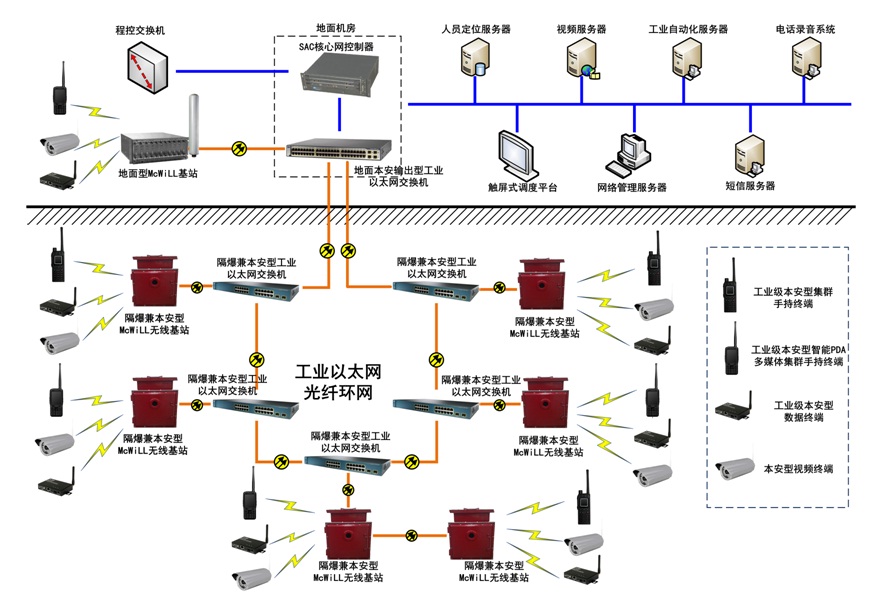

图 3-1总体网络拓扑图
由图3-1看出，总体网络可分解为核心网络设备、基站设备、终端设备，通过传输层构建组成。
3.1 传输层
McWiLL®系统网络利用已经建设的IP数据网络作为骨干传输链路，构建基于IP网络的语音数据综合业务平台。
系统网络通过部署McWiLL®基站进行构建，基站间传输利用工业以太网构建的自愈光纤环网，系统终端采用无线方式与McWiLL®基站进行通讯。
根据煤矿的实际网络现状，也可采用已有的其他链型、星型、树形或网状以太网架构进行传输。
3.2 核心网络设备
核心网络设备包括SAC（Service Access Controller，业务接入控制器）和各子系统平台。
SAC负责对基站设备和终端设备的管理、维护工作，对用户可以使用的业务进行管理和控制，包括业务的登记、变更、存储，并根据这些业务信息对用户所使用的业务进行控制。业务接入网关与基站之间通过的IP专网进行连接。
各子系统平台包括触屏式调度平台、系统网络管理平台、人员定位平台、视频监控平台和工业自动化平台等。
SAC可通过IP网络与原有的程控交换机连接，实现有线和无线语音的互联互通。SAC可通过IP网络与运营商提供的语音和数据接口对通，实现广域网连接和PSTN语音接入。
3.3 基站设备
基站设备包括井下矿用隔爆兼本安型McWiLL®无线基站和地面型McWiLL®基站设备。
井下矿用隔爆兼本安型McWiLL®无线基站提供以太网光\电接口，连接井下隔爆兼本安型工业以太网交换机，实现井下无线信号的覆盖。
地面性McWiLL®基站设备与地面性工业以太网交换机连接，实现地面无线信号的覆盖。
基站可以通过VLAN标签完成业务流和网管流的分离，以便于业务的隔离和管理，保证系统的安全性。
对于终端的数据、视频及定位等服务，终端设备与基站之间建立基于McWiLL®网络的无线透明桥接，将数据业务透明传输至IP有线网络；手机语音和集群调度业务，经由基站和SAC后完成呼叫控制和媒体接续。
3.4 终端设备
McWiLL®系统可在井下提供多种类型的终端接入。
工业级本安型集群手持终端，可实现移动语音业务和集群调度业务。
工业级本安型智能PDA多媒体集群手持终端，可实现移动语音业务和多媒体集群调度业务，并可在终端上实现各类移动信息化应用。
矿用工业级本安型数据终端，提供RJ45以太网接口和RS232接口实现数据和视频接入；
终端实现的各类功能和应用，与核心网络设备中的相关业务平台进行数据交互。
4 矿用McWiLL®无线系统的优势
可同时实现井上和井下的无线覆盖 (中国集群通信网 | 责任编辑：陈晓亮) |
