荣通达:部队演习应急通信移动图象传输系统

时间:2013-08-21 来源:中国集群通信网 作者:陈晓亮 点击:
   水火无情人有情,每年都有很多起意外火灾的发生,对人民财产和人生安全产生了验证的威胁,甚至造成重大损失;119火警消防急救,就是挽救损失和防范火灾的职能部门;时间时间就是生命,就是金钱,越早发现和解决问题,损失就越小。社会对119的出警的需求通常很急迫。对于出勤人员,火灾现场灾情千变万化,希望能得到指挥中心的专家领导的及时指导,同时提供及时汇报现场警情的系统;对于指挥管理人员,希望及时了解出勤过程中、以及救灾现场情况,分析研究指导救灾,如同亲临现场坐镇指挥;同时可以选择向公众开放,增加执法执勤的透明度,提升警察在人们心目中的光辉形象,促进社会和谐。

随着科技技术的发展,越来越多的新技术、新设备都逐步投入使用,方便现场和指挥中心的及时沟通,也是有效降低灾害威胁的手段。为了解决前端随车图像的能及时回传到监控中心的需求;荣通达公司研发生产了RO系列无线移动图像传输设备得到广泛应用。

深圳市荣通达科技有限公司根据各种突发情况,研发RO-8000系列,COFDM移动音视频传输系统和CDMA多卡图像无线实时传输设备,两种设备可以在不同环境中独立应用、也可以合并使用,把各种现场情况图像声音实时传到指挥中心,我们看看COFDM移动音视频传输系统在实际环境中的技术和功能及应用

  一、系统技术介绍

RO-8000BF,COFDM数字移动声音图像传输单兵系统可以同时输入一路视频和两路音频,经MPEG-2编码器数字化并压缩编码成MPEG-2 TS流,经COFDM调制器调制成中频如果信号以增强抗干扰能力,提高传输距离,信号再经上变频器功放调制到UHF频带上,变换成RF信号通过天线发射出去由于该系统采用了先进的COFDM调制方式,加强系统抗动态多径干扰能力,同时由于采用了底频段,使得系统具有了很好的绕射能力,在城区内即使有楼房的阻挡,也可以经过绕射,将声音、图像传回到指挥中心。
将RO-8000,COFDM数字移动声音图像传输单兵系统接收机主要由三部分组成:1、调谐器、2、COFDM解调器、3、MEGP-2解码器,4、变频器,5信号放大器,6、天馈系统发射成RF信号,发射到中心,中心在经天线耦合进调谐器,再由COFDM解码器,解出MPEG-2 TS流,在进入MPEG-2解码器进行解压缩变换,形成模拟音视频信号,进行监视录像及指挥。

在高速运动汽车内进行移动接收时,COFDM调制对于由多普勒效应引起的载波频移问题也能适应。当汽车运动方向与电波到来方向相同或相反时

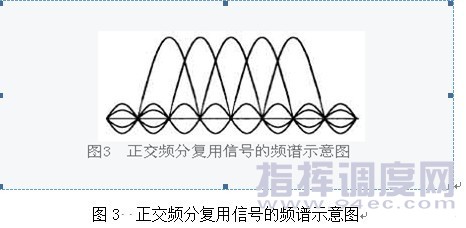

抗脉冲干扰和多径衰减,同时实现了频带的充分利用。COFDM最初用于军事领域,经过30年的研究和发展,COFDM已经在高速数字通信中得到广泛应用。由于DSP与大规模集成电路技术的发展,实现COFDM的最初障碍(例如需要大量的复数运算以及高速的存储器),现在已不成问题;利用快速傅立叶变换算法可以代替大量正弦振荡器来对数据进行并行调制和相干解调。
安装在机动车上的发射机可以使用手持摄像机或固定安装的高清晰度带自动光圈的摄像头,如果要控制摄像头,最好配上云台和控制器等外围设备,摄像头可以在车上控制,也可以在指挥中心通过无线指令发射接收系统控制。

 二、功能特点

1、根据无线频点资源和传送环境考虑,我们研发了2.5MHz  4MHz 8MHz 数字指挥传输设备
2、2.5MHz  4MHz 8MHz 数字指挥传输设备分2类 :
(1)数字图像移动指挥传输设备:
将RO-8000,COFDM数字移动声音图像传输单兵系统安装在飞机上或者机动的车辆上,可以高速移动,到达事故现场,应急指挥的监控范围大大提高,由RO-8000,COFDM数字移动声音图像传输单兵设备组成的图像传输系统,把移动车辆的音、视频图像实时传输,将事道路及故现场情况,传输到指挥中心使指挥人员能在指挥中心看到实时的现场图像,如亲临现场。
    3、数字图像移动指挥传输设备,分3种:
(1)数字图像声音移动单向传输:
    就是把前端图像发送到后端接收设备上,同时看图像和声音.
(2)数字图像声音移动、图像单向、声音双向传输:
     是把前端图像发送到后端接收设备上,同时看图像和声音,后端可以通过反向数据控制前端云台,和前端声音双向对讲.
(3)数字图像声音移动全部双向传送
     就是把前端图像发送到后端接收设备上,同时看图像和声音,后端可以通过反向数据控制前端云台,和前端声音双向对讲.  前端也可以看见后端的图像,相互配合更方便.
4、数据移动指挥传输设备,分2种 :
(1)数据移动指挥传输设备、单向传输
     RO-8000-SJ)数据移动指挥传输设备,是可以传输TCP/IP网络协议,在每小时200公里可以稳定的传输同时可以传输多路图像声音,网络数据等,前端多路图像发送到后端接收设备上,同时看像和声音.
(2) 数据移动指挥传输设备,双向传输。
     RO-8000-SJ)数据移动指挥传输设备,是可以传输TCP/IP网络协议,在每小时200公里可以稳定的传输同时可以传输多路图像声音,网络数据等,前端多路图像发送到后端接收设备上,同时看图像和声音. 后端可以通过反向数据控制前端   云台,和前端声音双向对讲. 前端也可以看见后端的图像,相互配合更方便.
5、每种设备分功率大小有、1W  2W    5W    10W   20W ,不同的功率传输距离不同。
6设备的频点在150MHz----860MHz,可以根据客户当地使用情况定做
