华信联创:炮兵营无线视频指挥系统

时间:2013-05-31 来源:中国集群通信网 作者:陈晓亮 点击:
  炮兵驻地情况复杂,为了保证战时炮兵指挥系统可以正常进行,提高炮兵指挥系统的通讯线路的稳定性,提高炮兵的应变和转移能力,采用该方案提高通讯能力。旨在通过系统的升级改造,提高系统的运行稳定性和系统自身的应变能力。

  由于某些原因,炮兵整地一般处于的位置环境复杂,便于隐蔽整地处,导致炮兵整地一般处于山林或地形复杂处,这样便于了隐蔽但是也带来了通讯的不便,如何可以体统快速的通讯指挥火炮系统,以便达到灵活统一的作战目标,给通讯方式带来了一个很大的挑战。

  本方案使用了“BHU 340Mhz图像/数据/语音移动中双向非视距传输无线系统”实现在原由的通讯系统不变的情况下,提供更灵活的方式,极大的提高了系统的运行稳定性和战场应变能力。

  一:系统综述

  BHU 340Mhz图像/数据/语音移动中双向非视距传输无线系统特点:
  ● 更高的数据吞吐量;
  ● 更灵活的组网方式;
  ● 更远的传输距离;
  ● 更多的接口种类支持和卓越的NLOS性能;

  军队等最终用户需要可靠、安全的移动通信系统,通过BHU 340Mhz图像/数据/语音移动中双向非视距传输无线系统,使用户能够获得稳定的数据传输速率,良好的链路可靠性和较远的传输距离。BHU 340Mhz图像/数据/语音移动中双向非视距传输无线系统主要可以提供以下应用:
IP数据传输、VoIP传输、E1 over Ethernet、视频传输、局域网互联、视频会议、VPN互联、串口通信等方面,可以很好的同传统的通讯方式结合。

  BHU 340Mhz图像/数据/语音移动中双向非视距传输无线系统采用了一系列先进的调制解调技术、信道编解码技术、差错控制技术,并结合数字图像压缩等多媒体网络传输技术,能够在高速移动环境下实现视频、语音、数据等宽带多业务的实时、同步、双向传输,具有覆盖范围广、灵敏度高、移动性好、抗干扰和抗衰落能力强、传输数据率高、稳定性和可靠性突出等显著优点,由于采用了先进的二次谐波、多径接收等一系列技术,通过本设备可以将高速数据信号进行非视距传输,有效解决地型及建筑物遮挡等问题。

  二:系统特征

  ● 基于IP进行传输。BHU 340Mhz无线移动通信传输系统是基于IP传输的,与传统的电台、数传电台等有根本的区别。
  ● 带宽高,2Mbps最大数据传输速率,能够有效传输用户IP数据。数据通道,速率稳定,能够大大降低数据速率回退现象。
  ● 抗干扰能力强,C/I比值很低,有效抗外界干扰,由于采用了先进的二次谐波、多径接收等一系列技术,从而可以提供比其他无线设备更可靠的信号质量。
  ● 传输距离远,通过该无线网络通信传输设备的远距离通信能力(传输距离可达100公里以上),可以为用户提供更好的服务和更广阔的覆盖范围,并且投资建设成本低。
  ● 内置高效的信道加密技术,使安全级别达到军用级别,从而有效保证数据传输安全性。
  ● 接口全,电磁兼容好。所有的接口均采用军用接口,多种网络接口,便于驳接其他军用设备。电磁兼容均通过军标生产。

  四:系统方案说明

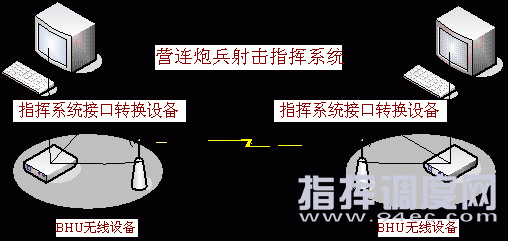

  在原有的系统不变的情况下,采用数据转换方式,将模拟信号转成数字信号,如下图所示:


  通过设备加密封装成IP数据包,再通过无线网络传输到下端,而后再将数字信号转成模拟信号,进入原来的系统。由于外界的环境复杂,常用的无线通讯方式可能导致无法通讯,而采用本系统,充分利用系统的NLOS的特点,结合相关的备份手段,可以保证通讯数据的正常传输。
系统组成:BHU 340Mhz图像/数据/语音移动中双向非视距传输设备、低衰耗馈线、大增益全向天线、辅助设备支架等。

  五:设备外观图

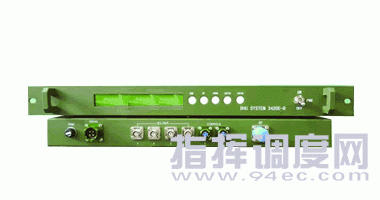

  1、BHU 340Mhz图像/数据/语音移动中双向非视距传输设备


  2、炮兵营连射击指挥系统接口转换设备

  为了满足老系统的使用,我公司专门开发的设备接口转换器,可以根据需求嵌入BHU设备中,为炮兵指挥射击系统提供无线连接通讯的同时,还可以保证原来的通讯方式,真正做到同旧系统兼容。

  六:应用连接示意图

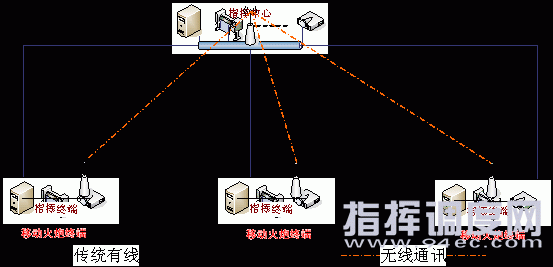

  系统连接示意图如下:


(中国集群通信网 | 责任编辑:陈晓亮)
