YAESU FT-7900R双频单通道接收实用型车载电台

主页（http://www.pttcn.net）：YAESU FT-7900R双频单通道接收实用型车载电台

FT-7900R是YAESU公司新出品的144/430MHz双频单通道接收实用型车载电台,并且具备宽带接收功能覆盖118~999MHz通讯频段，是YAESU著名FT-7800R的升级版本，最大升级之处是将UHF发射功率提升到了45W水平（VHF输出功率50W），与高端机U/V双50W输出只有一步之遥。不俗的性能低廉的价格是FT-7900R继承了FT-7800R的优点，在7800R退市后成为新一代的性价比王。7900R除了不具备同时双接收外其它的功能几乎与高档机一样，宽带接收、机头分离、数字键盘话筒、大容量分组频道存储管理一应俱全。国内销售的7900R在430MHz频段实际发射频率为420～470MHz业余频段自然没有问题，不过420MHz以下不能发射依然成为很多用户的一个心结。7900R胶质按键手感很好而且足够大，按键背光功能给晚间操作带来诸多方便。单通道接收的机器也有一定的好处，由于不用在液晶屏幕上显示双份的内容所以显示的字体可以比较大，同样的道理功能按键和旋钮体积也可以做得比较大,操作起来手感要好很多。7900R也可以通过快速来回扫描实现双频道监视，但毕竟硬件上的限制不能真正的同时接收两个信道的信号。7900R在机器后部提供扩展应用的数据连接口，用户连接外部设备不再需要通过改造话筒了，直接使用专用接口既安全又美观。7900R通过配套软件可以管理机内频率库数据，但原厂软件是需要收费的，网上也有第三方软件可以应用。

功能特点

· 430MHz频段输出功率可达40W，144MHz频段输出功率可达50W

· 发射频率范围，VHF:136-174MHZ和UHF:420-470MHZ

· 接收频率范围：108-520MHz和700-999.99MHz

· 1000个记忆信道

· 大屏幕显示

· 一键通功能

· 内置CTCSS和DCS功能

· WiRES功能

· 天气预报功能（美国版）

· 超记忆系统。

技术指标

一般参数

频率范围:接收: 108.000 - 520.000 MHz,

700.000 - 999.990 MHz (Cellular Blocked)

发射: 144.000 - 148.000 MHz or 144.000 - 146.000 MHz,

430.000 - 450.000 MHz or 430.000 - 440.000 MHz

频率步进: 5/10/12.5/15/20/25/50/100 kHz

工作模式: F3E, F2D, F2A

天线阻抗: 50 Ω, 不平衡 (内置双工天线)

频率稳定: ±5 ppm (–10 °C - +60 °C)

使用温度:–20 °C -+60 °C

供电电压: 13.8 V  DC (±15 %),负极接地

电流消耗(大约):接收: 0.5 A (静噪)

发射: 8.5 A

外观尺寸 (W x H x D): 140 x 41.5 x 168 mm

重量 (大约): 1 kg

发射指标

功率输出: 50/20/10/5 W (144 MHz)

40/20/10/5 W (430 MHz)

调制类型: 可变电抗

最大频偏: ±5 kHz, ±2.5 kHz

杂散发射: 小于–60 dB

话筒阻抗: 2 kΩ

DATA 接口阻抗: 10 kΩ

接收指标

电路类型: 两次超外差

中心频率: 45.05 MHz/450 kHz

灵敏度: 0.8 μV (TYP) for 10 dB SN (108 - 137 MHz, AM)

0.2 μV       for 12 dB SINAD (137 - 150 MHz, FM)

0.25 μV      for 12 dB SINAD (150 - 174 MHz, FM)

0.3 μV (TYP) for 12 dB SINAD (174 - 222 MHz, FM)

0.25 μV (TYP) for 12 dB SINAD (222 - 300 MHz, FM)

0.8 μV (TYP) for 10 dB SN (300 - 336 MHz, AM)

0.25 μV      for 12 dB SINAD (336 - 420 MHz, FM)

0.2 μV       for 12 dB SINAD (420 - 520 MHz, FM)

0.4 μV (TYP) for 12 dB SINAD (800 - 900 MHz, FM)

0.8 μV (TYP) for 12 dB SINAD (900 - 999.99 MHz, FM)

静噪灵敏度: 优于0.16 μV

选择性 (–6dB/–60dB): 12 kHz/30 kHz

最大音频输出: 2 W ，8 Ω ， 10% 失真

音频输出阻抗: 4-16 Ω

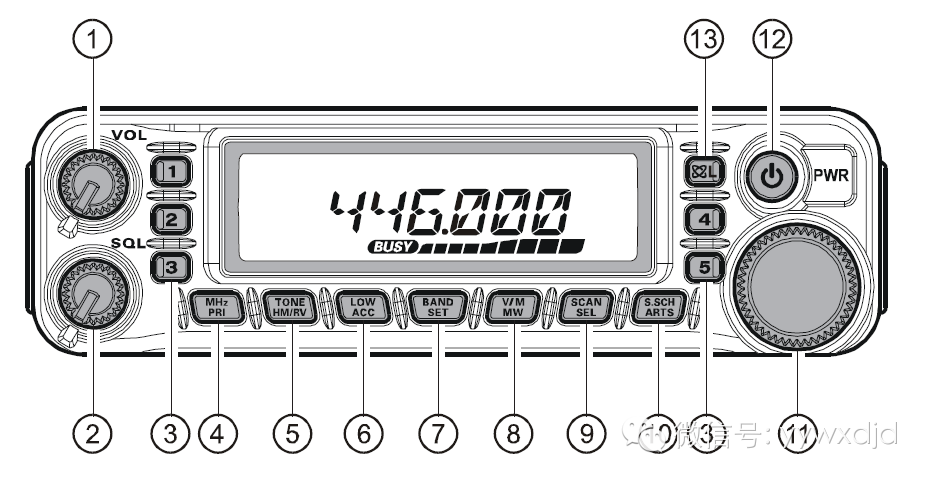

机器前面板按键定义

① [VOL] 音量控制旋钮

顺时针方向转动增大音量。

② [SQL] 静噪旋钮

设置静噪水平。信号或噪音超过静噪水平时，可以被接收。

顺时针转动这个旋钮至噪音刚好消失的位置（屏幕上ＢＵＳＹ指示灯熄灭），此位置使机器对弱信号最灵敏。

③ [1-5] 超级频道按键

按住其中任意一按键保持2 秒钟，当前机器中所有数据将存入指定的超级频道组。

④ [MHz（PRI）］按键

在VFO 模式，按此按键机器以１MHz步进频率调谐。

在频道模式，按此按键机器以步进10 频道调谐。

按住此按键0.5 秒，进行有限频道扫描功能（双频监听功能）。

⑤ [TONE（HM/RV）]按键

按一下此按键，在ENC（CTCSS 编码）、ENC DEC（CTCSS 亚音）或DCS（DCS 亚音）间改变亚音模式。

按住此按键0.5 秒在差频操作时互换发射接收频率（如中转台）。

⑥ [LOW（ACC）]按键

按一下此按键，可以选择发射功率（LOW、MID2、MID1，HIGH）。

按住此按键0.5 秒，可调出天气预报频道。可以将按住功能编辑为其他功能。

⑦ [BAND（SET）]按键

在VFO 模式，按一下此按键可以按以下顺序改变工作波段：

144MHz→250MHz→350MHz→430MHz→850MHz→144MHz…。

在频道模式，按此按键，进入存储调谐功能。

按住此按键0.5 秒进入菜单设置模式。

⑧ [V/M（MW）]按键

按一下此按键，在VFO、频道及常用频道间选择频率控制方式。

按住此按键0.5 秒，将VFO 数据存入频道。

⑨ [SCAN（SEL）]按键

按一下此按键开启扫描工作模式。

按住此按键0.5 秒，选择扫描方式设置。

⑩ [S.SCH（ARTS）]按键

按一下此按键开启智能搜索。

按住此按键0.5 秒，开启ARTS功能。

11 [DIAL]调谐旋钮

这个有20 个档位的旋钮是本机的主要调整旋钮。多用于调整频率、频道选择、及功能选择设置等。

12 [PWR ] （）电源开关

按住此按键0.5 秒，开启或者关闭发射机。

13 []按键

按一下此按键进入互联网功能。

按住此按键0.5 秒显示进入的互联网功能号。

机器的简单操作

一、锁定功能

为避免误操作，FT-7900R有几种键盘锁定方式供选择：

LK KEY： 锁定所有面板及手咪按键（不包括[PTT]开关）

LK DIAL： 锁定面板上的[DIAL]钮

LK K+D： 锁定[DIAL]钮及按键（包括手咪上的按键）

LK PTT： 锁定[PTT]开关

LK P+K： 锁定[PTT]开关及按键（包括手咪上的按键）

LK P+D： 锁定[PTT]开关和[DIAL]钮

LK ALL： 锁定上述所有键钮

LK OFF： 解除锁定功能

锁定方法：

1、 按住[BAND（SET）]按键0.5 秒进入菜单设置。

2、 旋转[DIAL]钮，选择21 号菜单（LOCK）。

3、 按[BAND（SET）]按键，然后旋转[DIAL]钮在以上的锁定方式列表中选择。

4、 选定后，按[BAND（SET）]按键将设定存入机器，然后按住[BAND（SET）]按键0.5 秒退出菜单，进入正常操作。

5、 要取消键盘锁定，在步骤3 中选择“LK OFF”。

二、键盘音开启和关闭

使用按键时，键盘音对操作是有利的。当然如有需要也可以将按键音关闭，关掉键盘音的方法：

1、 按住[BAND（SET）]按键0.5 秒进入菜单。

2、 旋转[DIAL]钮，选择5 号菜单（DEEP。）

3、 按[BAND（SET）]按键，然后旋转[DIAL]钮将设置改为“OFF”。

4、 按[BAND（SET）]按键，将设置存入机器，然后按住[BAND（SET）]按键0.5秒退出菜单，进入正常操作。

打开键盘音，只要在第三步中选择KEY或KEY+SC

KEY：按任何按键都有键盘音

KEY+SC：按一个键有键盘音，或当扫描停止时

三、屏幕亮度调整

FT-7900R屏幕照明的特殊设计在提供良好监看的同时，能最大限度的减少对驾驶员夜间行车视线的影响。

屏幕亮度共有四档，可按以下操作手动调节：

1、 按住[BAND（SET）]按键0.5 秒进入菜单

2、 旋转[DIAL]钮，选择11 号菜单（DIMMER）。

3、 按[BAND（SET）]按键，然后旋转[DIAL]钮，选择合适的亮度设置DIM1、DIM2、DIM3 或DIM OFF（不照明）。

4、 按[BAND（SET）]按键，将设置存入机器，然后按住[BAND（SET）]按键0.5秒退出菜单，进入正常操作。

四、频道步进的选择

FT-7900R的能提供5/10/12.5/15/20/25/50/100KHz以及工作频率自动的步进数值（AUTO）等多种频率步进选择。FT-7900R出厂时为每一个频段设置了自动的步进频率（AUTO），它能满足多数情况的要求。不过也可以按以下步骤改变步进频率：

1、 按住[BAND（SET）]按键0.5 秒进入菜单。

2、 旋转[DIAL]钮，选择35 号菜单（RX MOD）。

3、 按[BAND（SET）]按键，然后旋转[DIAL]钮，选择需要的接收模式：

AUTO：选择频段的默认模式。

FM：调频。

AM：调幅。

4、 按[BAND（SET）]按键，将设置存入机器，然后按住[BAND（SET）]按键0.5秒退出菜单，进入正常操作。

五、自动中转频差（ARS）

FT-7900R具有自动中转频差功能，此功能使机器根据接收频率，自动设置中转频差。

开启ARS功能

1、 按住[BAND（SET）]按键0.5 秒进入菜单。

2、 旋转[DIAL]钮，选择4 号菜单（ARS）。

3、 按[BAND（SET）]按键，然后旋转[DIAL]钮，将设置改为“ON”。

4、 按[BAND（SET）]按键存储设置，然后按住[BAND（SET）]按键0.5 秒退出菜单进入正常操作。

六、手动中转频差

如果自动中转频差关闭或者要设一个与自动中转频差方向不一样的中转频差，可以手动设置中转频差方向。方法如下：

1、 按住[BAND（SET）]按键0.5 秒进入菜单。

2、 旋转[DIAL]钮，选择33 号菜单（RPT MOD）

3、 按[BAND（SET）]按键，然后旋转[DIAL]钮，在RPT-（下差）、RPT+（上差）、RPT OFF（关闭差频） 间选择需要的设置。

4、 按[BAND（SET）]按键存储设置，然后按住[BAND（SET）]按键0.5 秒，退出菜单进入正常操作。

七、改变默认中转频差

如果你到另一个地区，需要改变默认中转频差以适应当地情况。方法如下：

1、 按住[BAND（SET）]按键0.5 秒进入菜单。

2、 旋转[DIAL]钮，选择39 号菜单（SHIFT）。

3、 按[BAND（SET）]按键，然后旋转[DIAL]钮选择新的中转频差值，频差必须是50KHz的倍数。

4、 按[BAND（SET）]按键存储设置，然后按住[BAND（SET）]按键0.5 秒退出菜单进入正常操作。

八、亚音的设置

1、 按几下[TONE（REV）]按键直到屏幕出现“ENC”，此为启动CTCSS 编码，用于接入中转台

2、 在上述步骤中再按一下[TONE（REV）]按键就会出现“ENC  DEC”（模拟亚音）如果出现“DCS”（数字亚音），表示已经启动亚音静噪系统，这样FT-7900R只有在收到指定的亚音时才开启接收器。这样在没有收到指定的亚音时，使你的机器处于静噪状态，这在信号拥挤的地方很有用。

3、 当选定了亚音模式后，按住[BAND（SET）]按键0.5秒进入菜单，旋转[DIAL]钮，选择44号模拟亚音频频率菜单（TN FRQ），这个菜单用来设置CTCSS 亚音频率；选择或者9号数字亚音频率菜单（DCS COD），选择数字亚音DCS频率。

4、 按[BAND（SET）]按键，然后旋转[DIAL] 钮选择合适的模拟CTCSS或者数字DCS的亚音频率。

5、 完成设置后，按[BAND（SET）]按键存储设置，然后按住[BAND （SET）]按键0.5秒退出菜单进入正常操作。

九、频道的存储

1、 在VFO 工作状态选择合适的频率，注意设好CTCSS 或DCS亚音及中转频差，必要时设好发射功率。

2、 按住[V/M（MW）]按键0.5 秒，屏幕上闪烁频道号。

3、 在10 秒内，用[DIAL]钮或话筒上的[UP]/[DWN]按键选择要存入数据的频道号（如果其中已存有数据，屏幕上就会显示存入的频率）。

4、 如要为频道命名，按住[V/M（MW）]按键0.5 秒，然后进入下一步：否则按[V/M（MW）]按键将数据存入频道退出进入正常操作。

十、频道的调出

1、 在VFO 状态，按[V/M（MW）]按键进入频道状态。

2、 旋转[DIAL]钮选择频道，如果按[MHZ（PRI）]按键，然后旋转[DIAL]钮，频道号按照每旋转DIAL 一档频道号改变10个频道在存储频道间滚动。

3、 如果要选择频道名的频道，按手咪的[B]按键以频率和频道名转换显示显示频道。

4、 再按[V/M（MW）]按键返回VFO模式。

十一、频道的删除

在1000 个可用常规频道（除了频道1）中，可能要删除某个频道内

的数据，方法如下：

1、 如果需要，按[V/M（MW）]按键，进入频道模式。

2、 按住[V/M（MW）]按键0.5 秒，然后旋转[DIAL]钮选择要删除内容的频道，注意频道1 是不能删除的

3、 按[SCAN（SEL）]按键，屏幕显示返回频道1，如果旋转[DIAL]钮至你刚才删除频道的位置，会发现此时频道已不存在。

注意：一旦删除，频道数据是不能恢复的
