深圳天视达电视墙监控指挥系统解决方案(2)

主页（http://www.pttcn.net）：深圳天视达电视墙监控指挥系统解决方案(2)

　　在本系统中，还包括其他相关设备，具体如下:
　　1. 网络球机
　　2. 电视墙
　　3. 管理服务器（安装EasyDecoder解码主机V2.0）
　　4. 智能键盘


　　五、产品应用组网结构图

　　产品说明:

　　插卡式网络视频解码设备，支持1-14路解码，嵌入式结构，室内使用。

　　功能特点：
　　·单机1～14路模拟视频信号输出，直接支持大规模屏幕墙
　　·可通过全数字方式直接访问
　　·支持多种网络传输协议
　　·嵌入式实时操作系统，安全性，稳定性高
　　·支持脱机和联机两种切换序列
　　·支持主控端反向控制前端设备
　　·支持BNC/VGA输出接口
　　·支持单路1画面或者4画面分割输出
　　·双向语音，与编码器完美对接

　　性能参数：
　　核心处理器：       DSP+ARM+硬件压缩引擎
　　视频压缩：         H.264
　　音频压缩：         ADPCM/G.711
　　解码分辨率：       单画面D1或4画面CIF
　　视频调整：         亮度、对比度、色度、饱和度可调
　　控制接口：         RS485反向控制接口
　　视频输出：         1～14个BNC接口(VGA)
　　音频接口：         1～14路音频输入输出
　　报警端口：         1～14路报警输出
　　网络接口：         10/100BASE-T、RJ45
　　网络协议：         TCP/IP、UDP、HTTP、MULTICAST
　　功率：             80W@220V
　　外形尺寸：         3U标准机箱
　　工作环境：         温度：-10°～50° 湿度：0~95% RHG

　　2、软件介绍

　　1 联机手动切换
　　进入系统设置后点击联机切换选项卡，进入联机切换界面。
　　可以通过拖动的方式将网络视频服务器添加到监中。
　　拖入后右击可弹出菜单
　　可以进行连接视频等操作。
　　2 联机自动切换
　　进入联机切换选项卡后，选中某一监点，但击自动切换按扭，可对该通道中网络视频服务器进行循环切换。停留时间间隔可以设置切换是间隔时间。再次单击可停止单监切换。
　　3 全监切换
  单击全监切换，可对所有解码器的所有监点开始切换，如果已经有解码器正在切换，则保持切换状态不变。再次单击可停止全监切换。
　　4 联机中对前端的控制
　　控制之前，需要对前端进行协议，地址波特率等的设置。设置步骤如下：
　　在解码器的监中选择需要控制的网络视频服务器，右击可弹出菜单
　　※选择控制协议，则可弹出如下提示框，进行设置后确定即设置成功。

　　键盘的控制
　　键盘控制之前，需要打开键盘管理软件进行设置，并且需要知道添加的网络视频服务器及解码器数字对应关系，在系统设置界面，单击对应关系.。
　　※设置键盘管理软件：打开右下角键盘管理软件，选中是否设置键盘，添加键盘IP等信息，设置完后，点击打开监听端口。则键盘管理软件就设置完毕了。

　　产品特色功能
　　1.提供Qos（Quality Of Service：服务质量）功能，保证实时视频的流畅性
　　2.支持TCP（HTTP）、UDP（VSP）协议连接方式
　　3.可以解码并同时输出多路D1标准（720*576）实时视频
　　4.可以进行轮询方式切换，保护用户投资
　　5.提供故障诊断功能，方便用户进行故障诊断和有效管理
　　6.可以进行资源优化配置，保证实时视频的流畅性

　　3、相关设备
　　在本系统中，还包括其他相关设备，具体如下:
　　1.网络球机
　　2.电视墙
　　3.管理服务器（安装EasyDecoder解码主机V2.0）
　　4.智能键盘

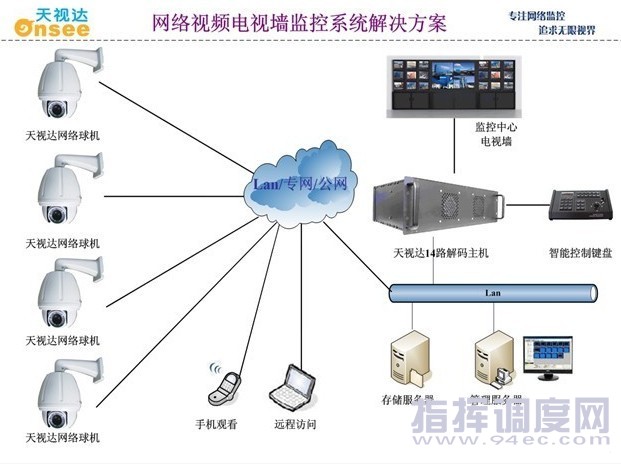

　　五、产品应用组网结构图

　　上图中所指Lan/专网/公网，意思即指无论是局域网还是外网的网络摄像一体机，或者模拟摄像机加网络视频服务器的接入，网络解码主机都可以进行解码（内网本地解码和外网域名解码），然后通过自带BNC接口输出视频到电视墙或者监视器，全部为网络传输，全数字化监控方案!

　　1. 前端主要是各个分散的网络摄像机，前端如果是模拟的摄像机可配置相应数量的天视达网络视频服务器进行本地的监控和录像。
　　2. 通过网络将数据传至监控中心。常用的网络传输方式有：电话ADSL拔号，专线方式（DDN、ATM、）、局域网转接方式（LAN）。
　　3. 监控中心采用网络视频解码主机实现视频数据上电视墙。同时监控中心要有一台装有EasyDecoder V2.0软件的PC来配置解码主机，实现调度和轮询的功能。
