深圳天视达电视墙监控指挥系统解决方案

主页（http://www.pttcn.net）：深圳天视达电视墙监控指挥系统解决方案

　　一、系统简介

    随着视频监控重要性在社会生活中的日益凸显和监控系统规模的不断扩大，电视上墙对于大型的网络监控中心来说显得越来越都重要；另一方面，对于大量监控点分散的监控系统，也迫切需要采用网络设备进行电视上墙。

    基于此种需求，广州奥欣电子科技有限公司自主开发并生产了嵌入式H.264网络视频解码器、解码主机产品，满足了大型的网络集中监控上墙的需求。

　　二、需求分析

    大型的网络监控中心都需要电视上墙。目前，市场对电视墙的主要需求表现如下：
　　1.      电视墙显示：通过配置解码器和矩阵，可实现视频信号上墙；
　　2.      电视墙预案：支持设置电视墙预案，用户可以保存、修改电视墙预案；
　　3.      轮巡显示：可以在电视墙通道内实现多路图像自动轮询显示；
　　4.      大型监控中心：实现多路视频集中监控；
　　5.      统一调度功能：能灵活切换视频，以适应不同的监控需求；
　　6.      报警功能：报警时，能在电视墙弹出视频画面；
　　7.      基于网络的远程监控中心：通过互联网络，能够实现一个大范围，分布式的监控。

　　三、系统功能特点

　　1.      完全基于网络化结构，可实现远程集中管理
　　2.      可解码多种格式的编码，如MJPEG、MPEG4和H.264等
　　3.      前端支持多达数千路的视频输入
　　4.      解码主机采用模块化设计，具有高可靠性、易于扩容和维护更方便等优点
　　5.      使用嵌入式操作系统，具有高度的安全性，可靠性
　　6.      可以实现统一调度，灵活切换视频源
　　7.      支持电视墙固定映射和轮询映射两种方式
　　8.      配合网络视频解码控制软件EasyDecoder解码主机V2.0，可实现14×4＝56路输出的大型网络视频上墙
　　9.      支持外接R485键盘、遥控器，对前端摄像点的摄像机和云台进行控制
　　10.   可以实现现场画面切换，报警画面优先显示，报警信息日志等功能

　　四、系统产品介绍

　　1、核心设备

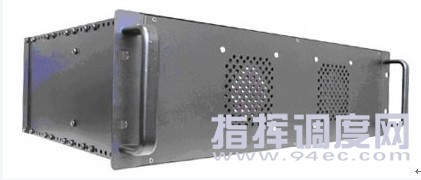

　　天视达14路网络视频解码主机

　　产品说明:
　　插卡式网络视频解码设备，支持1-14路解码，嵌入式结构，室内使用。

　　功能特点：
　　·单机1～14路模拟视频信号输出，直接支持大规模屏幕墙
　　·可通过全数字方式直接访问
　　·支持多种网络传输协议
　　·嵌入式实时操作系统，安全性，稳定性高
　　·支持脱机和联机两种切换序列
　　·支持主控端反向控制前端设备
　　·支持BNC/VGA输出接口
　　·支持单路1画面或者4画面分割输出
　　·双向语音，与编码器完美对接

　　性能参数：

　　核心处理器：       DSP+ARM+硬件压缩引擎
　　视频压缩：         H.264
　　音频压缩：         ADPCM/G.711
　　解码分辨率：       单画面D1或4画面CIF
　　视频调整：         亮度、对比度、色度、饱和度可调
　　控制接口：         RS485反向控制接口
　　视频输出：         1～14个BNC接口(VGA)
　　音频接口：         1～14路音频输入输出
　　报警端口：         1～14路报警输出
　　网络接口：         10/100BASE-T、RJ45
　　网络协议：         TCP/IP、UDP、HTTP、MULTICAST
　　功率：             80W@220V
　　外形尺寸：         3U标准机箱
　　工作环境：         温度：-10°～50° 湿度：0~95% RHG

　　2、软件介绍

　　1 联机手动切换
　　进入系统设置后点击联机切换选项卡，进入联机切换界面。
　　可以通过拖动的方式将网络视频服务器添加到监中。
　　拖入后右击可弹出菜单
　　可以进行连接视频等操作。
　　2 联机自动切换
　　进入联机切换选项卡后，选中某一监点，但击自动切换按扭，可对该通道中网络视频服务器进行循环切换。停留时间间隔可以设置切换是间隔时间。再次单击可停止单监切换。
　　3 全监切换
  单击全监切换，可对所有解码器的所有监点开始切换，如果已经有解码器正在切换，则保持切换状态不变。再次单击可停止全监切换。
　　4 联机中对前端的控制
　　控制之前，需要对前端进行协议，地址波特率等的设置。设置步骤如下：
　　在解码器的监中选择需要控制的网络视频服务器，右击可弹出菜单
　　※选择控制协议，则可弹出如下提示框，进行设置后确定即设置成功。

　　键盘的控制
　　键盘控制之前，需要打开键盘管理软件进行设置，并且需要知道添加的网络视频服务器及解码器数字对应关系，在系统设置界面，单击对应关系.。
