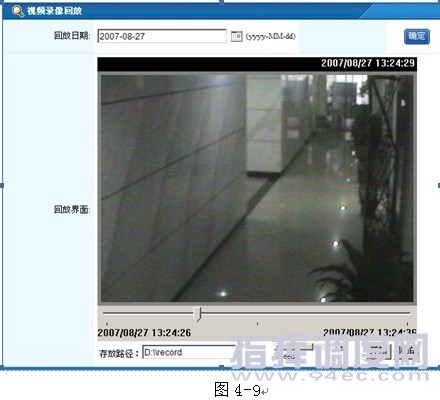

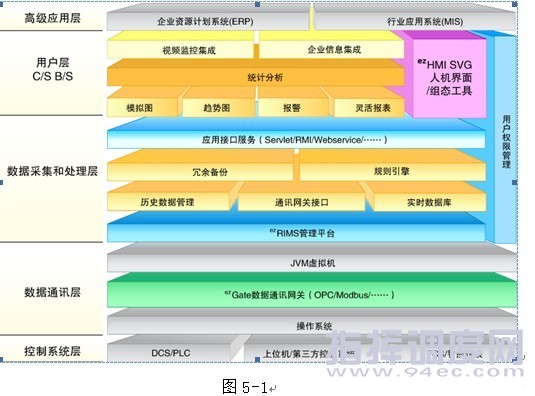

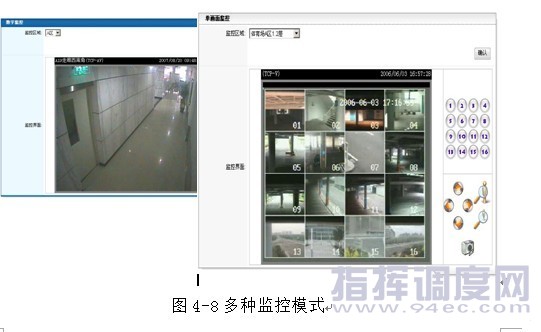

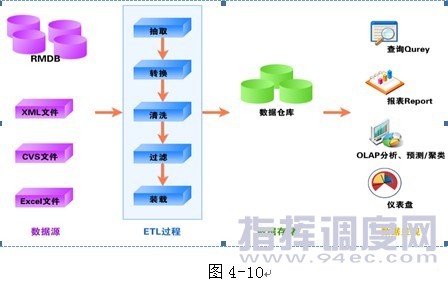

主页（http://www.pttcn.net）：沈飞生产数字化综合视频指挥调度系统方案(4)  点对多点监控：某指挥调度终端或视频浏览终端可以同时监视其他监控前端，通过流媒体服务器，同样带宽条件下可以实现同时对更多点的监控。 多点对一点监控：系统中可以有多个不同级别的指挥调度终端或视频浏览终端监视同一监控前端。 多点对多点的监控：系统可以做到多个指挥调度终端或视频浏览终端对多个监控前端的同时交叉监控。 各分厂调度室、对本厂生产现场等部位进行视频监视。可实现现场画面灵活切换、对远端摄像云台遥控，方便地组合显示多路视频画面等功能。 4.7领导办公室 企业领导在办公室里直接对生产调度中心、各分厂调度中心的值班人员或生产现场进行视频监控或生产现场人员下达命令。 4.8电视墙多画面显示功能 总厂生产调度中心可安装多台网络视频矩阵，用户通过网络视频矩阵控制终端任意选择浏览监视现场多路视频画面，通过大屏幕电视墙实时显示。若监控点较多时，可以根据需求设置各种图像显示轮询方案，保证监控点的实时显示，便于系统管理员统一指挥、集中调度。 4.9数字录音、录像功能 总厂生产调度中心设计集中录像服务器，录像服务器支持音视频的录制和查询检索回放等功能, 见图4-9。用户通过录像服务器控制终端选择任意多路现场的画面随时手动录像、也可根据要求设定定时录像和设定联动报警触发录像。  4.10文件/数据传输整合功能 各分厂生产调度中心、工艺室等可以利用系统数据转换系统的文件传输功能将每天生产报表等重要文件传到生产部总调度中心或其他部门，方便快捷。并可以批量完成数据抽取（Extract）、转换（Transformation）、装载（Loading）等任务，见图4-10。不但满足了对种类繁多的异构数据库进行整合的需求，同时可以通过增量方式进行数据的后期更新，一体化的解决了数据整合过程中遇到的种种困难。  用户权限管理规定了对其他各终端的三种权限：指挥权、监视权和控制权。系统进行配置时可以根据实际的隶属关系进行灵活的权限设置。发生争用时，级别不同的级别优先，级别相同的时间优先。 通过综合视频交换机可以根据用户管理需求进行灵活的级别和权限设置，能够适用于各种管理方式。 多种级别与权限设置：比如，将总厂生产调度中心设置为对所有下属单位具有最高三种权限，可以对下属单位终端具有指挥、监视和控制。分厂调度中心只对本厂生产现场监控点进行指挥、监视和控制，而不能对其他分厂监控点图像进行指挥、监视和控制。总厂领导可设置为对所有下属单位具有监视和控制权，可以随时任意监控浏览下属监控点图像。 5.软件系统设计 5.1总体架构 总体技术架构从大的架构上分为三层结构，分别是数据通讯层、应用处理层和用户展现层。各层功能模块以组件的方式存在，包括通讯接口、处理程序和用户界面等程序，见图5-1。  5.1.1数据层 数据层由控制系统层和数据通讯层组成，控制系统层提供各子系统实时或存储数据服务，数据通讯层提供数据的采集、转换和传输功能。 1、控制系统层 控制系统层由各异构子系统的实时或者非实时存储数据组成，主要包括视频数据（音频信号、视频信号）、报警数据、各种实时数据，包括设备运行、计算机信号等开关量和模拟量数据。 2、数据通讯层 数据通讯层主要实现对数据信息的访问、写入（控制）、更新与维护操作，以及对部署在下级、远程的控制系统层的访问机制。 数据通讯层针对不同的数据来源类型采用了不同的访问引擎技术，以“面向接口编程”的设计思想保证系统对于不同的业务系统数据的整合需要和未来的不断扩充。 数据通讯层还通过数据转换、加工、提取和过滤等过程，可与其他指挥调度平台进行数据交换，另外，数据交换与共享采用企业服务总线功能。对信息管理层，通过企业服务总线可用于帮其迅速建立基于标准的、分布式的、事件驱动的、并可支持中央管理的应用与流程集成体系，可为应用系统的集成与流程的协同提供基于标准的信息转换和路由，基于标准的服务总线体系可保证性能的线性增长和灵活多样的部署模式，为用户提供了渐进式发展的途径，从而增加了实施中的可重复利用性，避免了重复建设。 5.1.2应用处理层 应用数据处理层是综合应用系统实现对沈飞生产数字化综合视频指挥调度系统业务数据加工和处理的重要部分。 该层所有的服务及管理组件都是基于OGSI Bundle开发的，OSGi Bundle运行管理平台提供了对框架事件的支持。如服务事件(Service Event)，包事件(Bundle Event)等。前者报告的是服务对象(Service)的注册，撤销，属性变化等事件，后者报告的是Bundle的涉及生命周期变化的事件，如更新，启动，停止等。每一个Bundle都是可热插拔的，对一个特定的Bundle 进行修改不会影响到容器中的其它应用，系统运行的大部分应用组件还可照常工作。此特性在一些及时性很强的系统中尤其重要，当服务器因为要更新某个组件或运行参数而花上数分钟时间重新启动整个系统的话，必然导致系统的数据流失和运行隐患，但是采用OSGi 架构的应用则完全可以将损失降到最低,此外还具有运行稳定高效和可复用性强的特点。 该层提供了系统数据采集、运行控制策略及用户界面所需的经逻辑处理的所有数据。由于底层各个控制系统提供的接口千差万别，在该层对数据进行了转换并将采集到的数据通过数据层ezGate网关接口存储到实时数据库中，如图图5-2所示。 (中国集群通信网 | 责任编辑：陈晓亮) |
