时代星光:西北某军区战场演练作战系统

时间:2012-06-04 来源:中国集群通信网 作者:陈晓亮 点击:
  本系统主要由一套单兵便携式无线音视频传输系统、;两套车载无线音视频信号放大系统、一套便携式无线音视频接收系统及其他辅助设备组成,用于部队演习和战时的现场实时指挥。

  单兵系统可以结合放大系统进行使用,所有设备固定在坦克内部,然后通过安装在坦克车辆外部和内部的摄像头进行信息采集,采集后的画面经过画面整合过后,进入到单兵系统。整合后的画面既可以是两个摄像头摄录的任何一幅图像,也可以同时包含两幅图像。单兵系统对模拟的音视频信息进行处理,转换为数字化信息,然后进入到放大系统,放大系统对数字化信号进行放大,然后通过全向天线发射出去。

  单兵系统也可以单独使用,这样充分发挥了单兵系统的灵活性,在单兵周围的全部音视频信息都传到便携式一体化接收机进行接收。

  便携式一体化接收系统使用灵活多样,可以方便移动到任何需要移动的地点,然后可以以接收机为中心,覆盖半径为3km,在此范围内所有单兵移动采集到的音视频信号都可以准确的在一体化接收机内复现;当然也可以接收单兵系统和放大系统整合后的传输图像,单兵系统加上放大系统之后可以覆盖10km的范围。

  系统示意图如下2图所示:

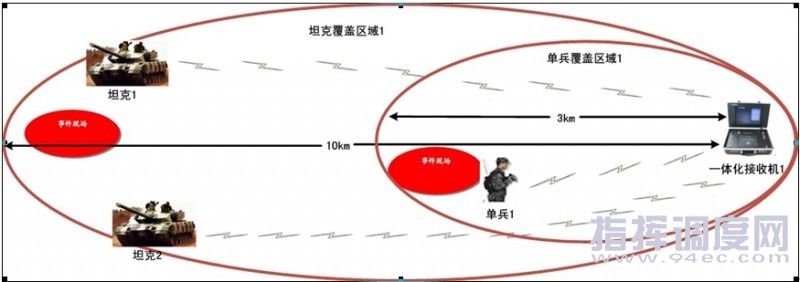

系统示意图

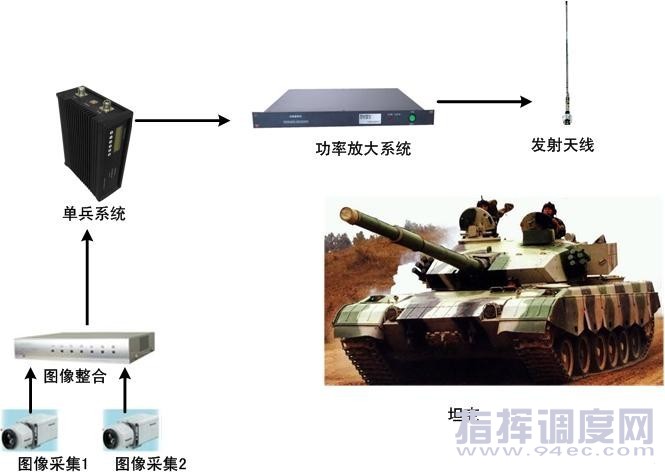

内部连接示意图
