时代星光:某市应急无线图像传输系统

时间:2012-06-04 来源:中国集群通信网 作者:陈晓亮 点击:

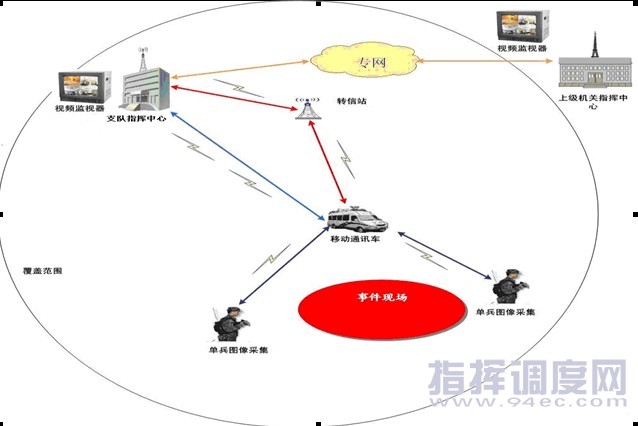

  系统一共配备4个信号采集单元,单兵1、单兵2、指挥车内摄像机和指挥车顶摄像机。其中,单兵完成事发现场的图像采集,通过无线背负式设备进行图像传输,单兵设备可覆盖半径2.5km周围的范围。

  单兵采集的图像由车载单兵接收机接收下来,然后和指挥车内/外采集的图像一起输入车载硬盘录像机,车载硬盘录像机对图像进行整合和分割,同时进行图像的存储。同时可根据上级的指示进行同时4画面、2画面和1画面等多种模式的显示,满足上级机关对前方全局的掌控需求。
图像整合之后,通过车载发射机直接发射到指挥中心。车载发射机的覆盖范围市内20km,市外郊区30km以上。

  当车载发射机不能覆盖热点区域的情况下,需要根据当地地形选取1个制高点,将中继系统架设到这个制高点上。制高点需离指挥中心在20km之内,以便保证中继和支队指挥中心的良好通信。中继系统处于制高点,可以增加20km左右的覆盖范围。因此,整个城区绝大部分可以覆盖完全。




(中国集群通信网 | 责任编辑:陈晓亮)
