海能达PD680双模对讲机通联测试---城市篇(模拟、U段)

时间:2016-07-18 来源:网络 作者:damao0202 点击:

前言:

这次通联测试分为城市篇与户外篇,首先进行市内通联的测试,根据实际应用情况对讲机很多时候会出现在建筑之内,内部通讯,安防等场景。所以特地选择了以下的两个应用场景:市内小区待道与城区沿山路段进行测试:

一、市内篇(功率:H):

场景:

以上为市内篇的测试通联时的基点与各测试点的直线距离参考。

1.以X、Y为信号收发基点,出小区后以基点小区为半径,在小区内及市内主要道区面进行通联测试

从A至I点,每到一个测试点都要求X、Y点人员进行来回移动各测试一次(再次谢谢队友的配合。受累了)。

2.各测试点说明:

测试区域小区楼房建筑多为8层式单元房,F、Y点之间有一近25层新建建筑。X点为位小区的中线位置,两边都有建筑遮挡,而Y点为位内河的桥上。

3.当本猫移在A点与X点的队友进行通联时就会有明显的信号模糊现象,

而当队友移动至Y点小桥上的时候信号就变得清晰很多,在与B、C两点的测试时也有同样的现象。

F点是本次通话中最清晰的,因为这个位置与基点之间距离最近。

G点开始通联时的信号又变得如同之前在其它各点时的现象一样:X点就变得模糊,Y点就清晰很多。

4.以上测试各点已经覆盖高市内最繁华街道与路段。因为一些原因没有现场拍段视频说明,后面有个人补拍了一段进行一段说明。

总结:

1.在没有中继情况下,对讲机在市内通联情况下经常会有盲区与死角,这个时候我们更应该保持注意在安全通信距离内,而不是一味的强求最大通信距离化。

2.在实际测试中,海能达PD680双模对讲机的降噪麦克风与静噪功能表现令人满意,语音十分的清晰。

3.因为很早以前在D点左侧偏上小区与Y点小区的室内进行过品牌对讲机(5W)的通联测试,当时也只能断断续续的收到一些信号,再结合这次的海能达PD680的实际市内小区半径测试,对海能达PD680的表现相当的满意。

具体补拍了一段视频参考一下:

在这张图片中入可以看出直线距离看似很近,实际通联距离还是相当的长。

以X、Y为基点做半径测试,两张图片中的地理位置是非常典型的市内环境参考。希望对大家有所帮助。

二、城区沿山篇(功率:H/L):

场景:

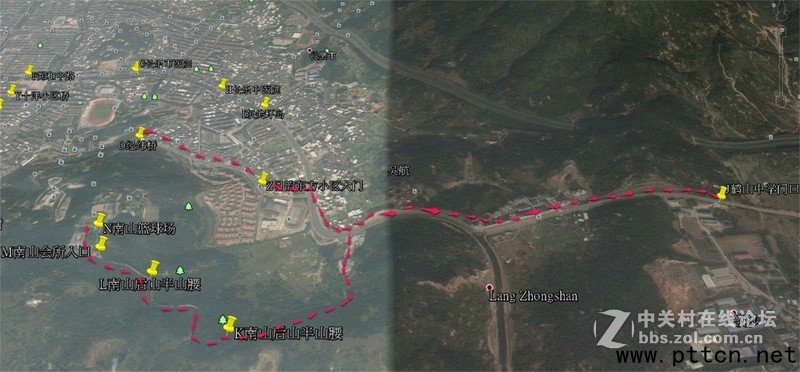

以上为城区沿山篇的测试通联时的基点与各测试点的直线距离参考。


1.以Z点为基点,典型的城区沿山路段

2.各移动测试点说明:

O点为道路的坡段顶端,再往前为下坡

J点为一个坡段路面,从图中可以看出为一个下坡路段

K、L、M、N位置点为山路,一路向上中间有明显的弯道路面。

这次的测试环境因是一个典型的沿山路段与坡段路面,所以测试效果就十分的明显

Z点为基点,固定不变,然后在其它测试移动测试中发现:

1.O点位于坡段顶部可以正常收到通联信号,而一旦再往前行驶不无法收到信号,而沿原路朝Z点回程时,却同样收不到信号。这个现象在与Z点与J点通联同样出现了。

2.K、L、M、N四点进行通联测试时没有出现任何的信号异常问题,这与这四点的地理位置有有显的关系。山势整体与O点整体呈现一个斜面自上而下,中间没有明显的建筑或者山体遮挡,所以在 这四点测试时信号相当的清晰可见。

总结:

1.在山区路段进行对讲机通信时要进行阶段性的通话,以让双方心里有个明确的距离响应,而不是到了最后发现无法进行通信时才发现自己在收发范围之外了。

2.无线电通信有一句言:不在于你设备的功率大小,而在于你所朝的方向。所以大家在实际应用中当发现信号有些不稳定出现时就要尽量将对讲机的天线朝向需要接收的另一方位置。

3.因为地势地理因素,这次沿山测试海能达PD680不管在功率H/L功率段表现均表现差不多。没有太多明显的区别。

以下个人所画的山区对讲机使用注意事项,大家可以结合以上我的测试进行参考,希望对大家有所帮助。

海能达PD680双模对讲机城区沿山信号通联测试,位置:K点

位置I点,东关环岛

位置H点,长乐中医院

测试途中发现小摩托车没油了就跑到加油站去加一下油,在加油站中还是按照习惯关闭对讲机。(要是身上的是台防爆对讲机就好了。不过我还是会关机一会的。嘻嘻)



沿山路测试时已经晚上的十点多了。,这里的夜色静悄悄。。位置L点

位置N点

位置K点面朝上山

位置K点面朝下山

今天晚上城市篇的最后视频拍摄及整体测试结束了。和队友来张合影,谢谢大家这几天来的帮忙,为了这次测试而购买的对讲机套,在实际测试中使用起来非常方便。

冰饭,当地夏日特色,队友辛苦了大半天总要慰劳他一下

夏日冰饭

要是你们谁有来长乐记的来找我哦,

夏天请你尝尝冰饭,冬夜请你们尝尝锅边。
