主页（http://www.pttcn.net）：无线数字移动应急指挥系统在公安行业应用分析(2)

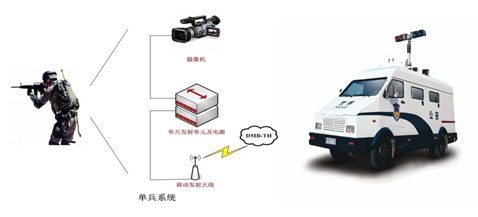

便携设备体积小、重量轻，便于携带，可隐蔽拍摄；
结构简练，便于安装与操作；
抗多径干扰、信道衰落、高速移动中多普勒频移及扩展等影响无线图像传输问题；
系统性能稳定可靠，采用MPEG-2图像压缩技术，确保传输的高性能和图像的高质量；
移动设备内自备电源，内外供电兼容，方便使用；
传输距离远，不低于2-5公里；
移动速度不低于每小时180公里；
4.2.2 系统第二级――通信指挥车到接收基站

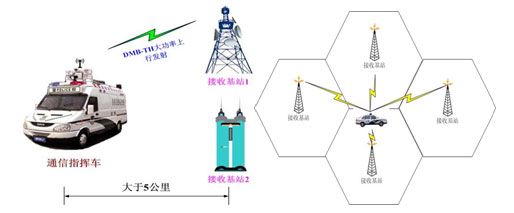

这一级系统（车载系统）的工作方式是：通讯指挥车将图像信号发射到数个接收基站，这一方式称为一发多收（见下图），即一辆车载系统发射信号，多个接收基站点接收信号的方式，它可以解决目标区域内的覆盖问题。N个接收基站，分别建设在所需覆盖区域的N个制高点，当发射前端移动到任何一个接收基站的覆盖范围内时，接收基站接收视频图像，解出音视频信号送至基站的传输端口。
一发多收示意图
车载系统的功能和特点有：
通讯指挥车可在移动中拍摄沿途现场实时音像，并无线传送至接收基站；
车载发射单元可以转发便携前端的信号，并且可以从码流直接再次调制，避免了二次编码造成的图像损失；
发射功率10~20W，有效发射接收距离可达10~20公里；
图像质量、传输性能与便携前端相同。通讯指挥车的移动时速可高达180公里以上，可满足陆地移动载体可能达到的最大时速；
可配备2~15米升降杆，扩大固定回传时的覆盖距离；
取力发电与UPS逆变取电相结合，保证连续及高可靠性供电。
4.2.3 系统第三级――接收基站（中继站）到指挥中心
这一级系统的工作方式是：将接收基站建设在需覆盖区域的制高点，接收基站与指挥中心间的通信链路，可采用光纤、微波、无线局域网（WLAN）等成熟技术实现传输，在公安等领域可通过专用网络实现传输，基站通过链路将信号传输到指挥中心。
4.2.4 指挥中心系统
指挥中心系统，主要由信号接收端设备、显示设备和无线指令控制设备组成。接收设备接收无线信号，输出音、视频信号给予显示设备（或指挥中心图像信息管理中心设备）。指挥中心通过无线指令控制设备完成对通信指挥车的远程操作，从而可选择所需本地显示的画面图像。
显示设备可以利用指挥中心现有监视墙或信号从路由器直接进入现有画面图像管理计算机；视频管理服务器，可以由指挥中心现有图像管理PC替代。
4.3下行系统
下行系统主要由下行发射基站和接收机组成。下行发射基站是指建立一个制高的发射点，通过大功率发射机，将信号调制、放大、辐射到空中。监控中心通过选择一路上行的监控图像（或其他视频图像）进行编码后传输到发射基站进行开路大功率无线发射。接收端，接收机可以安装在巡逻车上，也可以采用便携的终端由工作人员随身携带，在覆盖有效区域中，移动接收下行图像。一般地，400W功率，地形采用大、中城市模型，经理论计算，在非视距中传输，可覆盖面积半径40公里。普通城区，建立一个发射基站即可全城覆盖。
由于单独建设下行系统其成本偏高，利用率较低，而且大功率发射不容易取得合法的频率使用权，建议租用当地移动数字电视公司的一个空余信道来实现下行。对于监控应用，租用的信道带宽只需1.5Mbps左右，实现时只要在现有的移动数字电视前端加入复合码流即可，不需要进行任何发射系统和天馈系统建设。如果需要对发射图像加密，可在码流进入下行系统时对码流加密。
本文作者：深圳力合视达科技有限公司
