主页（http://www.pttcn.net）：上海市人民政府机关事务管理局无线通信指挥系统项目
北京中瑞特通讯设备有限公司 潘炜 张磊
一、总体方案概述
1.概述
上海市人民政府机关事务管理局承担辖区内办公场所安全保卫等一系列管理的重要责任。无线通信指挥系统已成为上海市人民政府机关事务管理局安全保卫、处置突发日常事件以及日常工作联络等必不可少的重要指挥通信手段。
随着城市经济社会的跨越式发展以及经济全球化进程的进一步加快，上海国际经济、金融、贸易和航运中心地位的逐步确立，特别是今年世博会的召开，政府机关办公场所安全稳定问题日益突出，使机关办公场所工作面临的形式日趋复杂，肩负的任务也日益繁重、艰巨，因此，上海市人民政府机关事务管理局迫切需要建立适合自己业务的大范围、多功能、多部门专用无线通信指挥系统。
2.系统建设目标
针对上海市人民政府机关事务管理局的现状和通信指挥系统的需求，在规划、建设无线通信指挥系统时，采用先进、实用、经济的技术，系统建成后必须达到以下目标。
建设一个覆盖上海市人民政府机关事务管理局负责辖区内办公场所的无线通信指挥系统。
通过本系统的建设，实现强大的数字话音指挥及数据传输功能，能满足100个左右终端用户的即时通信需求。
二、系统设计
1.需求分析
上海市人民政府机关事务局无线通信指挥系统要求具有以下功能：
（1）上海市人民政府机关事务局管辖区内无线信号覆盖稳定，通话质量好；
（2） 系统可实现对各个用户终端进行监管，支持单呼、组呼、全呼、紧急呼、私密呼、遥毙 / 复活等功能。除了进行语音通信外，系统还需要支持文本及短信息的数据传输，可将各类电子文件通过无线通信指挥系统传输到终端设备；
（3）终端用户大约80人左右，无线信号覆盖范围大约5公里；
（4）要求通话效率高以及抗干扰能力强等；
（5）系统升级和维护方便；
（6）系统断电支持时间大约2小时；
（7）系统信号覆盖范围为人民大厦、市政大厦、地下连通道及部分广场车库。无线信号接收范围以人民大道 200 号和大沽路100号两处为中心，不小于5公里；
（8）本系统的主机站，仅需设置一个；
（9） 人民大道200号和大沽路100号两处之间，有备用光纤一对。
根据上海市人民政府机关事务局目前要求以及目前境况，决定将中继台放置在市政府大厦 4 楼机房，可采用光纤直放站设备利用现有备用光纤对信号进行延伸，达到信号覆盖的目的。中继台采用摩托罗拉最新MOTOTRBOTM 数字无线通信系统，可以提供优质的通话质量，并支持支持单呼、组呼、全呼、紧急呼、私密呼、遥毙 / 复活等功能，可以非常有效地解决用户面临的问题。
2.系统设计依据及参考标准
对于上海市人民政府机关事务管理局无线通信指挥系统的设计参照了以下标准和相关规范：
GB/T 17737.1-2000《射频电缆第 1 部分：总规范——总则、定义、要求和试验方法》；
国家通信行业标准YD5039-97《通信工程建设环境保护技术规定》；
中华人民共和国国家标准《电磁辐射防护规定》（国标GB8702-88）；
设备和器件的参数手册；
电磁环境卫生计算按世界卫生组织（WTO）与中华人民共和国 GB9175-88《环境电磁卫生标准》，微波辐射一级卫生标准为10mW 每平方米。
中华人民共和国信息产业部 2000 年 5 月发布的《中华人民共和国通信行业标准 YD/T 1059-2000 移动通信系统天线技术条件》；
中华人民共和国信息产业部 2000 年 11 月发布的《中华人民共和国通信行业标准 YD/T 1092-2000 无线通信用 50Ω 泡沫聚乙烯绝缘皱纹铜管外导体射频同轴电缆》。
3.系统结构设计

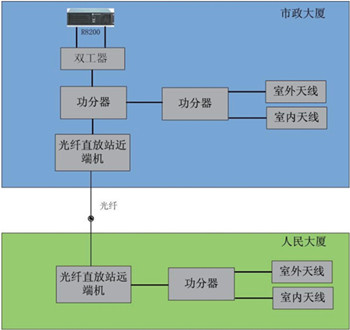

（1）系统结构
摩托罗拉XIR R8200 数字中继台将信号接入双工器，再利用二功分器将射频信号分为两路，一路接功分器用于连接本大厦的室内外天线，覆盖市政大厦整个地上、地下楼层；另一路连接光纤直放站近端机，通过光纤将信号延伸到人民大道 200 号的人民大厦，在通过功分器将信号覆盖整个人民大厦地上、地下楼层，由于现市政大厦与人民大厦之间已有备用光纤，故不需要再进行光纤的铺设。

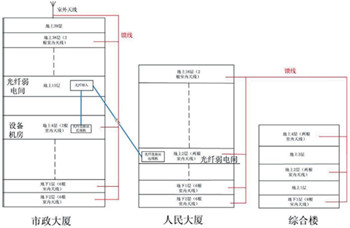

（2）系统示意图
根据所了解的现场概况，市政大厦楼高 39 层，人民大厦楼高 18 层，人民大厦旁综合楼高 4 层，市政大厦和人民大厦各有二层地下车库，人民大厦旁综合楼有一层底下室，由于地下车库的面积较大，地面层办公区隔间较多，地下车库对信号的屏蔽能力比较强，所以我公司在设计方案，做了如下考虑：
在地下车库安装多根天线以达到信号均匀，楼层天线按照隔层布设天线的原则布设，布设天线的数量为 2 根每隔层，地下车库为 6 根每层。考虑到地下室内部屏蔽能力比较强，为了保证良好的覆盖，在中间部分会用耦合器进行信号均匀分配。
馈线根据现有桥架的具体情况实施布设，通过每层的弱电间，布设到室内天线的预定位置。
系统设备放置到市政大厦的 4 楼机房，需要 220V 的市电供电，光纤从市政大厦13 楼接入，将光纤布设到4 楼机房，并连接光纤直放站。人民大厦与综合楼之间，直接采用同轴电缆将射频信号延伸到综合楼的底下一层、地上2层以及地上4层。
4.系统规划及编组
目前用户规划3个部门，分别是安全保卫管理部门、人民大厦安保部门、市政大厦安保部门。系统规划终端用户 80 人，其中安全保卫管理部门20 台对讲机，人民大厦安保部门 30 台对讲机，市政大厦安保部门 30 台对讲机，各个通话组按照各部门相应人员进行编制。
安全保卫管理部门
配备摩托罗拉 P8260( 带液晶显示 ) 手持机共计 20 台，手持机共设置为4个频道，一频道用于呼叫全体安全保卫管理部门，二频道用于呼叫人民大厦安保部门全体人员，三频道用于呼叫市政大厦安保部门全体人员，四频道用于呼叫各部门全体用户。所有安全保卫管理部门手持机拥有遥毙、远程监控、检查对讲机权限。
人民大厦安保部门
配备摩托罗拉P8200(不带液晶显示)手持机共计30台，手持机共设置为四个频道，一频道用于呼叫全体安全保卫管理部门，二频道用于呼叫人民大厦安保部门全体人员，三频道用于呼叫市政大厦安保部门全体人员。人民大厦安保部门手持机不具备遥毙、远程监控、检查对讲机权限。
