主页（http://www.pttcn.net）：国庆大型演出活动中的通信系统应用 总装备部工程设计研究总院 尚国强
本文以北京奥运会开幕式和国庆60周年联欢晚会通信指挥系统为例，简要介绍了现代大型演出活动中有线通信、无线通信以及两者相互融合的指挥调度系统的结构、功能和要点，以及在实际操作运行中应注意的方面。 现代大型演出活动表现出来的一个鲜明特点是规模宏大，参加的演出和技术部门众多，指挥和协调关系复杂，话务量大，对通信系统的功能和可靠性、实时性要求较以往有了大幅度的提高，有必要建立一个高技术、高标准、高可靠、高效率、高度安全、功能齐备的通信指挥调度系统。笔者作为北京奥运会开闭幕式和国庆60周年联欢晚会通信系统的主要设计人和现场运行负责人，成功地保障了通信系统的正常运行。现就其中的一些关键问题做一下简要概述。
一、系统结构

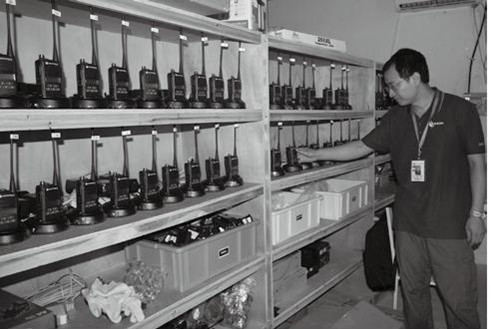

二、系统功能及设计要点 其中，有线系统主要为调度面板和Party-Line系统。调度面板可以方便的将多个通话信道集成在一个面板上，非常方便系统指挥员使用，如演出的执行导演，灯光、音响、舞台机械等部门的主要运行人。另外，对于执行导演的面板，通话信道应尽量集中，原则是用最少的信道呼叫到所有需要接受指令的人。Party-Line系统在使用中发现最好一个party-line线路具有两个独立的信道，因为大多数固定岗位操作者除了需要听到本系统的指挥口令外，还需要听到执行导演的指令以判断演出进程或者需要听到现场加cue的音乐以提前准备自己的操作动作。这一点也是非常关键的，在奥运会开幕式保障时，几乎所有的Party-Line用户都要求使用双信道的腰包。 无线系统主要包括普通单双工对讲机、无线双工腰包和第三方系统集群接入等。普通模拟对讲机因其使用方便、通话快捷的优点，在大型演出活动中得到大量的应用。北京奥运会和国庆60周年联欢晚会均大量使用了摩托罗拉专业对讲机，北京奥运会开幕式共使用摩托罗拉对讲机1000台左右，国庆60周年联欢晚会共使用摩托罗拉对讲机近1300台。模拟对讲机使用广泛，几乎覆盖所有的工作岗位，对设备的性能要求较高。要求具备足够的工作时间和通话距离，对设备的防水、防尘也有很高的要求，摩托罗拉 CP1300/CP1660均满足以上要求，尤其是设备的可靠性和续航时间均很好的满足了使用要求。

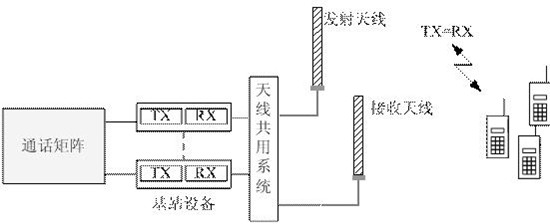

使用相应的发送接收基站设备可以将移动用户使用的模拟无线信道接入到内部通信系统中来。使用方式分为收发同频的单工模式（图1）和收发异频的半双工模式。单工模式简单方便，用户之间通话可以接入内部通信矩阵系统但不依赖于基站设备，半双工模式对于有线系统呼叫对讲用户来说，其工作模式是双工方式，不会产生同时讲话时的无线冲突，比较有利于高一级的指挥员使用。
单工模式基站设备收发同频，需要设立一个切换机制，保证在发射天线工作时，同频接收模块关闭。
三、实际运行中应注意的方面 在大型活动中，无线频率资源拥挤，作为演出的指挥系统，一般需要大量的无线信道。如北京奥运会开幕式，普通模拟对讲信道就达到了56个，国庆60周年晚会达到了45个。其中，对于半双工系统来讲，每一个单独的信道均需要两个频点。如此大量的频率，必须花相当的精力注意各频率之间的互调干扰，尤其是三阶互调干扰。需要有经验的无线工程师，通过科学的计算，得到无互调干扰的频点进行申请，至少应保证自己所申请的频率不会干扰自身的系统。另外，必须对自己工作频谱进行监测，以随时发现外来的各种干扰及时排除。
由于无线系统通过接入设备接入到了内部通信矩阵系统，所以通过编程可以非常方便的将有线系统和无线系统进行频道整合，除了调度面板外，有线Party-Line腰包也可以将其中一个或所有的频道都和无线对讲频道连接起来。
|
