论基站天线应用场景选择

主页（http://www.pttcn.net）：论基站天线应用场景选择

目前的市场的发展对网络提出了越来越高的要求，我们的网络也必须从过去分市区、县城、乡镇三大类的统一天线定制分类转变为根据实际环境需求进行天线选型，即由单一天线型号转变为根据现场无线环境及网络实际需求，灵活、多样化的天线选型，如引入大电倾角、可变电调下倾角、上旁瓣抑制、二维天线、美化天线等特种天线。

根据基站覆盖类型大致分为：

（一）人口密集的城区

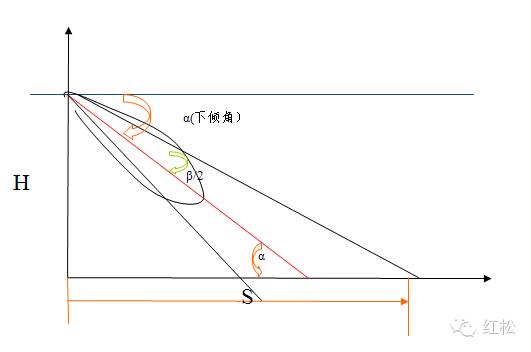

根据天线高度、基站距离，可由下式计算出天线倾角公式：

a＝arcｔｇh/ （r/2）

（式中a为波束倾角ｈ为天线高度，ｒ为站间距离）

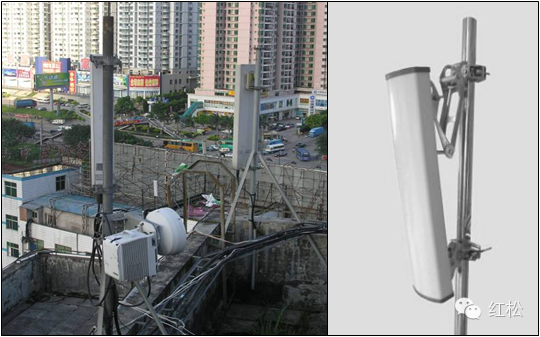

（1）对话务量高密集区，基站间距离300-500米，计算得出 a大约在10°～19°之间。采用内置电下倾9°的+45°双极化水平半功率瓣宽65°定向天线 。再加上机械可变15°的倾角，可以保证方向图水平半功率宽度在主瓣下倾10°～19°内无变化。经使用证明完全可满足对高密集市区覆盖且不干扰的要求。

（2）对话务量中密集区，基站间距离大于500米，a大约在6°～16°之间可选择+45°双极化，内置电下倾6°的水平半功率瓣宽65°定向天线 ，可以保证主瓣在下倾的6°～16°内水平半功率宽度无变化。可满足对中密话区覆盖且不干扰的要求。   （3）对话务量低密集区，基站间距离可能更大一些， a大约在3°～13°之间。可选择+45°双极化，内置电下倾3°的水平半功率瓣宽65°定向天线 ，可保证主瓣在下倾的3°～13°内水平半功率宽度无变化，可满足对低密话区覆盖且不干扰的要求。

（二） 人口较少的城郊地区

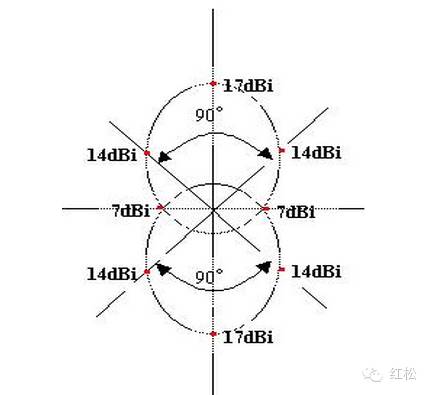

话务量不大，主要考虑覆盖大的要求，基站间距很大，可以选用单极化，空间分集，增益较高的（17dB）65°定向天线 （三扇区）、或17dB90°定向天线(双扇区，如下图)。

（三） 农村地区

话务量很小，主要考虑覆盖，基站大都为全向站，天线可选高增益全向天线 。根据基站架设高度，可选择主波束下 倾3 °、5 °、7 °的全向天线。例：H=40米，天线下倾角设为6度，使用增益17dB和18dB的天线，垂直面半功率波束宽度分别为8.5度和7度，则S分别为1310米和916米。

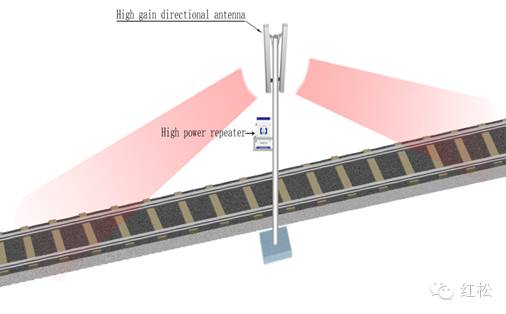

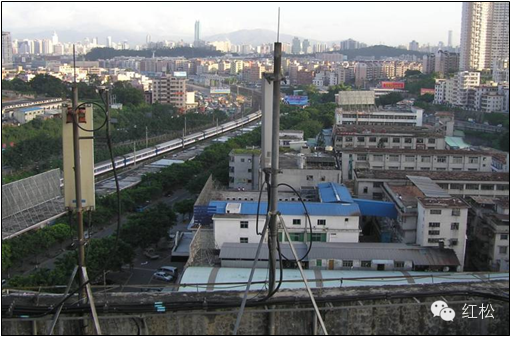

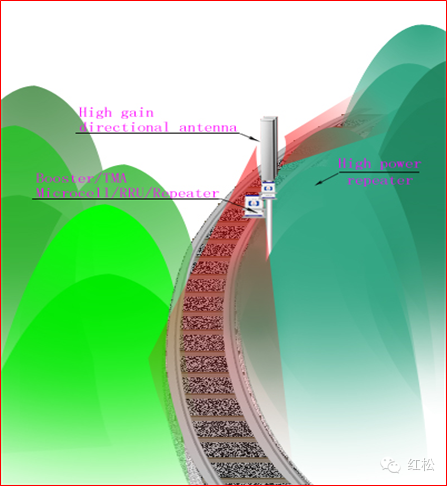

（四） 铁路或公路沿线及乡镇覆盖

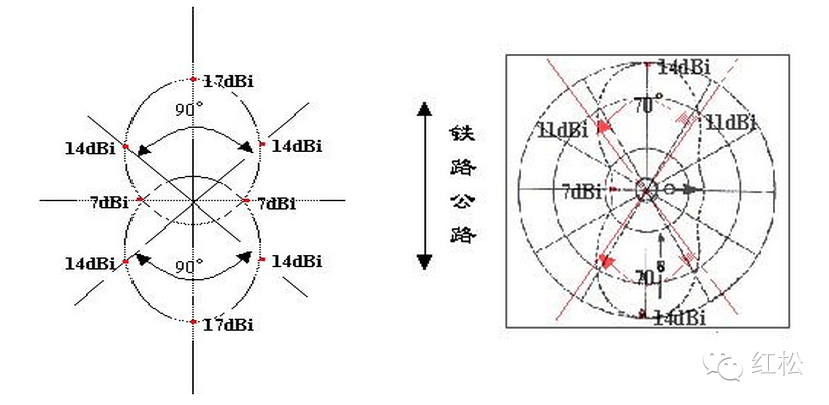

（1）双扇区型，两个区180°划分，可选择单极化，波瓣宽度为90°最大增益为17~18dBi的定向天线，两天线背向，最大辐射方向各向高速路的一个方向。其合成方向图为下左图：

（2）公路双向天线：沿公路、铁路，若话务量很小，采用全向站的配置，天线可采用全向天线变形的双向天线 ，它的双向3dB波瓣宽度为70°，最大增益为14dBi。其方向图为下右图。

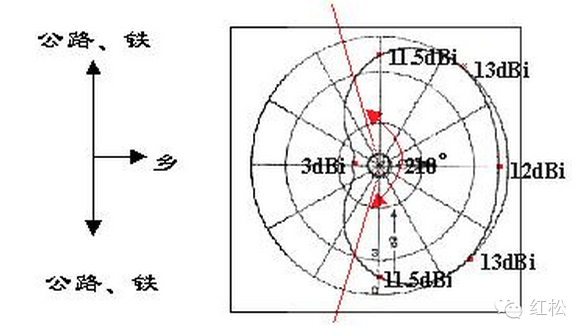

（3）公路兼镇天线：对于既要覆盖铁路、公路，又要覆盖乡镇的小话务量地区，采用全向站的配置，天线采用210°、13dBi的弱定向天线兼顾铁路、公路和路边乡镇的需要。其方向图为：
