基于PCM3500的语音调制解调放大电路

主页（http://www.pttcn.net）：基于PCM3500的语音调制解调放大电路

本方案采用BB公司的PCM3500作为DAC/ADC作为语音信号的量化编码，以及功放电路。

PCM3500特性：

• 16位delta&sigma数模模数转换器
• 作为模拟前端元件，最大支持56KBPS
• 模拟性能：7.2~26KHZ采样
• 系统时钟：512fs
• 支持主从操作模式
• 片内时钟电路
• ADC-DACloop电路
• 支持时隙模式，单芯片支持最多四路
• 低功耗模式

很强大的芯片，对AMBE2000的芯片很好的支持。

其引脚功能如下：

• VIN：模拟通道输入
• VOUT:模拟通道输出
• FS:帧同步引脚，连接CODE_RX_STRB
• DIN:串行数据输入，接CODE_TX_DATA
• DOUT:串行数据输出，接CODE_RX_DATA
• FSO:时隙使能时的同步使能输入
• SCKIO:外部时钟输入
• BCK，串行时钟，接CODE_RX_CLK
• VREF1.2,VCOM，参考电压的输出
• PDWN，低到高电平时复位，保持为低为低功耗模式
• XT0,XT1:接晶振，推荐4.096
• LOOP:为高时，ADC输出到DAC的输入
• TSC:为零时，去使能时隙模式
• HPFD：为高时高通滤波去使能
• M/S：为高时，为主机模式

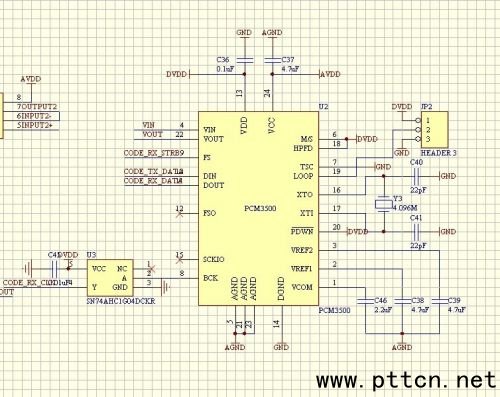

从上面可以看出，可以通过设置为loop模式检测功放是否正常工作，通过VREF来查看芯片是否供电正常等，本方案的配置如下：

• 四个数字通信引脚，分别接AMBE2000的时钟，同步和输入和输出。
• 时钟采用4.096M，时隙非使能，LOOP可选，主机模式，高通滤波关掉，上电时进行复位。
• 模拟信号输入通过LM358进行功率放大。

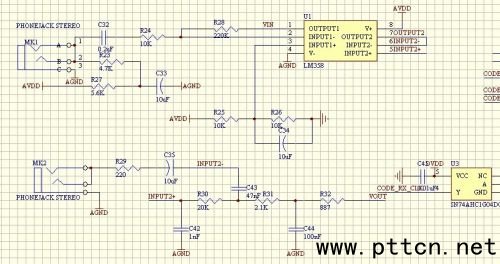

功放电路如上所示，输入语音信号比较弱，采用220/10倍放大，并且推高到3.3V/2幅值，输出电路进行功率跟随即可，可以很好的驱动耳塞等小功率喇叭。
