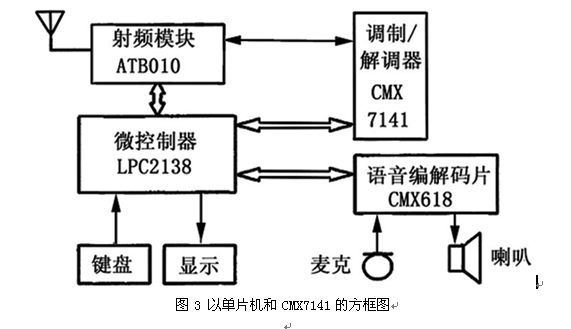

以单片机为核心处理器的dPMR对讲机方案(CMX618+CMX7141)

●工作原理

发射时,麦克送来的模拟语音经CMX618内部进行增益调节,A/D转换和压缩处理,然后通过SPI(串行外围设备接口)进入CMX7141基带处理器,在微控制器LPC2138的控制和管理下经CMX7141芯片内部进行信道编码,dPMR协议栈打包,数字滤波以及4FSK调制,调制编码后的语音数据经CMX7141芯片的MOD1/2管脚分别输出给外部的发射VCO和压控温补参考时钟,经两点调制输出射频载波给发射功放,并到天线输出。

接收时,CMX7141对基于超外差射频接收模块送来的4FSK解调信号在微控制器LPC2138的控制和管理下进行4FSK解调,dPMR拆包,信道解码,最终得到语音编码数据,经SPI串口送给CMX618进行语音解压缩并恢复语音信号。

●关键器件

语音编解码片CMX618是CML微电子(新加坡)私人有限公司的产品,芯片由音频压缩/解压器、RALCWI编解码器、前向纠错编解码器和其他特殊功能模块几部分组成。

RALCWI是一种鲁棒的先进的复杂性波形插入技术,与其他语音编解码技术不同,它使用独有的信号分解和参数编码方法,可确保在较高的压缩率下有较好的语音质量。

在声码器中,采用RALCWI技术实现的语音质量与编码速率在4kbps以上的标准声码器话音质量相当。

●方案点评

本方案优点是开发时的灵活性高,模拟与数字可双模设计,且同一个硬件开发平台能满足不同的数字对讲机标准,支持多种语音声码器,射频的接收灵敏度可做得较高达到-118dBm(误码率为1%时)。发射功率0.5W,功率容易提升。

缺点是前期的软件开发成本高并有一定难度,射频模块ATB010只支持dPMR的EN301,166标准,不支持DMR.
