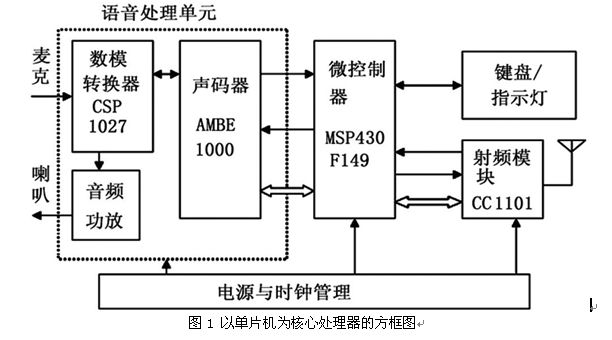

主页（http://www.pttcn.net）：数字对讲机主流方案探索（一） 方案一 以单片机为核心处理器的DMR对讲机方案(MSP430F149+AMBE1000) ●工作原理 发射时,由麦克送来的模拟语音经CSP1027进行A/D转换,由声码器AMBE1000进行语音压缩,交单片机MSP430F149进行协议填充组帧,送到CC1101进行调制后发射。接收时,由CC1101解调出来的码流经MSP430F149进行帧恢复,交由声码器进行解压,数据经CSP1027进行D/A转换为模拟语音信号。 ●关键器件 微控制器采用TI公司的MSP430F149,它是16位超低功耗、混合信号微控制器,采用“冯·诺依曼”结构,可用JTAG(一种标准测试接口)进行仿真调试。 芯片的电源电压为(1.8～3.6)V,在RAM数据保持方式下耗电仅0.1uA,活动模式耗电250 uA/MIPS(每秒百万条指令数)。运算时由于本单片机采用16位RISC(精简指令集计算机),一个时钟周期可以执行一条指令,而传统的单片机要12个时钟周期才执行一条指令。工作在8MHz的晶振频率时,指令速度可达8MIPS,而同样这个指令速度,16位处理器比8位处理器高远不止两倍。 ●方案点评 声码器AMBE1000在国内已有产品,价格比较合理。CC1101的灵敏度为-116dBm(1.2kbps,1%数据包误码率,工作在433MHz时),与国内的对讲机可用灵敏度-120dBm相比偏低,但符合欧盟的CE标准规定小于-107dBm.另外,射频模块的功率输出仅12dBm(16mW),所以本方案仅适用短距离范围的通信。提高灵敏度可考虑用器件ADF7021作为射频模块。 图1 以单片机为核心处理器的方框图
