利用中转扫描功能的“背靠背”方法

主页（http://www.pttcn.net）：利用中转扫描功能的“背靠背”方法

      随着专业无线通信技术的飞速发展，科技含量和市场需求也发生了相应的变化，无线通讯技术逐渐形成两大技术阵营：一个是定位在高端技术领域的集群通信技术；另一个是传统的常规通信技术。两种通信系统虽然同属专业无线通信领域，但设计出发点却截然不同，集群系统以系统的调度功能为设计出发点，充分考虑系统设计应满足强大的通信调度指挥需求，在功能上不断的推陈出新；而常规通信系统以系统性能价格比为第一考虑要素，综合各方面考量，尽量使用户的投资达到既经济又实用，同时操作灵活、方便快捷。
      一、基本情况
      无线对讲系统以其方便，快捷，一呼百应的特点得到广泛应用，无论是机场、码头、酒店、物业、建筑工地等民用部门还是公安、武警、消防、交警等职能部门中均随处可见对讲机的身影。目前对讲机的种类越来越多，款式不断推陈出新，但无论是哪一款式，它的通话距离也是很有限的，即使是5瓦机（在对讲机中已经是最高功率了），其视距最大通信距离也在10公里以内，考虑到地形地貌的影响，实际最大通信距离一般不会超过5公里；因此纯对讲机间的通信只能是小范围之间的通信，众所周知，架设中转台后可以大幅增加通话范围，以下是一张简表：

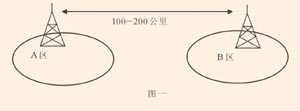

      由上表可见，架设了中转台后通信半径可达30—40公里，一般能满足区域通信要求。但在很多情况下除了本地区通信外，还需要与其它地区联网通信，如下图A、B两区要实现联网通信，这就涉及到联网方式问题，在常规通信模式下通常采用“背靠背”的通信方式。

      二、原理阐述
      1、采用不具备中转扫描功能中转台的组网方法

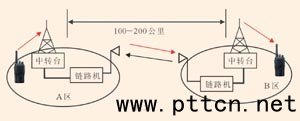

      若采用不具备中转扫描功能中转台作为中转设备，要实现联网一般采用如图二的联网方式，即每个地区增加一台链路机，中转台通过有线连接控制板控制链路机的发射。但这种方法具有如下的缺陷：

      设备较多，增加不稳定度；中转台与链路机之间采用有线连接需要对机器硬件进行改动，这要求技术人员对硬件很熟悉了解，同时也会造成不稳定；会出现抢话现象，即如A区手持机通话过程中若B区用户也发射的话，将会使B区链路机由接收转化为发射状态从而导致A区用户与B区用户的通话中止。
      2、采用具备中转扫描功能中转台的组网方法

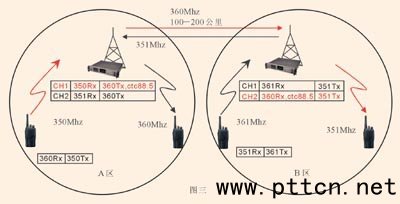

      由于中转台具备中转扫描功能，因此可以在每一区的中转台上设定多个中转信道，在中转台实现中转功能的基础上兼作链路机，这里所讲述的中转扫描功能与普通的对讲机接收扫描功能有所不同，中转扫描功能指机器在扫描过程中不但能检测并接收已设定的射频信号，而且能根据射频信号的不同自动切换中转信道。（如图三）
      A/B区中转台写两个中转信道并设定为扫描状态，当A区用户发起呼叫发出350MHz射频信号时，A区中转台检测到此信号后停止扫描，在CH1上进行中转发射360MHz射频信号（加CTC88.5），A区其它用户接收360MHz信号实现区内通信，同时B区中转台检测到360MHz信号在CH2进行中转将A区用户的呼叫信号传递给B区用户，从而实现A/B区联网通信，加CTC防自激干扰。采用这种方法具有以下一些优点：
      所用设备较少从而系统较稳定；无需对中转台硬件进行任何的修改，只需在电脑上进行相应的参数设定即可，不会影响机器性能；设置发射延时不会有抢话现象；方便再次延伸，可实现3级、4级延伸（见图）。


      具有中转扫描功能中转台目前有日本协同公司生产的KYODO KG510等机型。
      三、几个应用实例
      1、内蒙古武警的多级联网方式

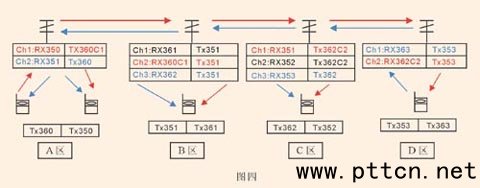

      由于地形地貌，通信范围等因数的制约，需要分四个区进行覆盖，因此采用如图四的联网方式，利用KG510具有中转扫描的功能特点进行以上联网很方便！

      2、福建省防汛应急通信无线电组网频率使用方法
      实现三地联网仅需4台KG510.

(中国集群通信网 | 责任编辑：陈晓亮)
