GP88S对讲机充电器电路改造

主页（http://www.pttcn.net）：GP88S对讲机充电器电路改造

GP88S对讲机是目前使用的主力机型之一，它的充电器设计独特，具有开关电源的特性，使用脉冲涌动充电提高电池的使用寿命，降低镍镉电池和镍氢电池常出现的“记忆”效应，安全稳定且保护功能强大，可以识别电池类型，而且提供合适的充电电流，其指示灯的显示状态明确，给人以耳目一新之感。

GP88S对讲机的充电器座是由MOTOROLA公司设计制造，主要以电压驱动型脉宽调制控制集成电路TL494为核心元件，外加EPROM5180539Y02和一些外围元件。要弄懂此充电器座的工作原理，须先弄清TL494的管脚的配置及其功能以及电池的电路结构。

TL494管脚配置及其功能

TL494的内部电路由基准电压产生电路、振荡电路、间歇期调整电路、两个误差放大器、脉宽调制比较器以及输出电路等组成。图1是它的管脚示意，其中1、2脚是误差放大器Ⅰ的同相和反相输入端;3脚是相位校正和增益控制;4脚为间歇期调理，给它加0～3.3V电压时可使截止时间从2%线性变化到100%;5、6脚分别用于外接振荡电阻和振荡电容;7脚为接地端;8、9脚和11、10脚分别为TL494内部两个末级输出三极管集电极和发射极;12脚为电源供电端;13脚为输出控制端，该脚接地时为并联单端输出方式，接14脚时为推挽输出方式;14脚为5V基准电压输出端，最大输出电流为10mA;15、16脚是误差放大器Ⅱ的反相和同相输入端。

电池电路结构图

从电池的电路结构(见图2)可以看出，电池之间用了多个防止电池短路的开关;并在充电2脚设置了编码寄存器，用于识别电池类型并提供合适的充电电流。从这里还可看出，如果电池是仿冒产品，则不能进行充电。

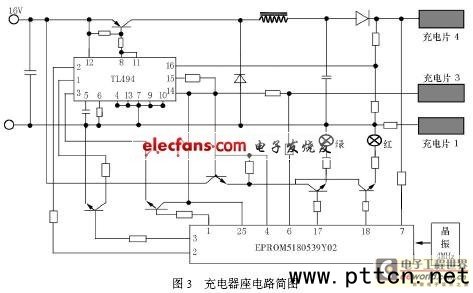

图3是GP88S对讲机的充电器座电路简图，充电器座的充电电压的大小是根据电池类型及其需求来进行调整的，采用脉冲调宽式进行调制，随着充电电池电量的不断增高，TL49416脚的电位也随之不断上升，而TL4948脚、11脚的脉宽占空比则不断减小，而调整管的导通或关闭是由TL494的8脚、11脚输出的脉冲的占空比来进行调整输出的(输出为脉冲涌动的充电电压)，占空比的不断减小使充电电压也不断降低，充电电流就越来越小，当电池充电达到预定值时，则无输出电压，显示为绿灯常亮，表示此电池已充满。

充电器的工作原理
