存储空间大小与传输带宽的计算方法

时间:2011-02-17 来源:中国集群通信网 作者:陈晓亮 点击:

中国集群通信网】在视频监控系统中,对存储空间容量的大小需求是与画面质量的高低、及视频线路等都有很大关系。下面对视频存储空间大小与传输带宽的之间的计算方法做以介绍。

  比特率是指每秒传送的比特(bit)数。单位为 bps(Bit Per Second),比特率越高,传送的数据越大。比特率表示经过编码(压缩)后的音、视频数据每秒钟需要用多少个比特来表示,而比特就是二进制里面最小的单位,要么是0,要么是1。比特率与音、视频压缩的关系,简单的说就是比特率越高,音、视频的质量就越好,但编码后的文件就越大;如果比特率越少则情况刚好相反。

  码流(Data Rate)是指视频文件在单位时间内使用的数据流量,也叫码率,是视频编码中画面质量控制中最重要的部分。同样分辨率下,视频文件的码流越大,压缩比就越小,画面质量就越高。

  上行带宽就是本地上传信息到网络上的带宽。上行速率是指用户电脑向网络发送信息时的数据传输速率,比如用FTP上传文件到网上去,影响上传速度的就是“上行速率”。

  下行带宽就是从网络上下载信息的带宽。下行速率是指用户电脑从网络下载信息时的数据传输速率,比如从FTP服务器上文件下载到用户电脑,影响下传速度的就是“下行速率”。

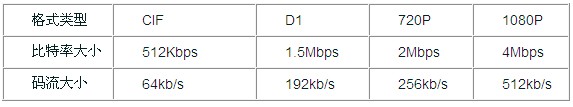

  不同的格式的比特率和码流的大小定义表:

  传输带宽计算:

  比特率大小 × 摄像机的路数 = 网络带宽至少大小;

  注:监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心);监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心);例:电信2Mbps的ADSL宽带,理论上其上行带宽是512kbps = 64kb/s ,其下行带宽是2Mbps = 256kb/s

  例:监控分布在5个不同的地方,各地方的摄像机的路数:n = 10(20路)1个监控中心,远程监看及存储视频信息,存储时间为30天。不同视频格式的带宽及存储空间大小计算如下:

  地方监控点:

  CIF视频格式每路摄像头的比特率为512Kbps,即每路摄像头所需的数据传输带宽为512Kbps,10路摄像机所需的数据传输带宽为:

  512Kbps(视频格式的比特率)×10(摄像机的路数)≈ 5120Kbps = 5Mbps(上行带宽)

  即:采用CIF视频格式各地方监控所需的网络上行带宽至少为5Mbps;

  D1视频格式每路摄像头的比特率为1.5Mbps,即每路摄像头所需的数据传输带宽为1.5Mbps,10路摄像机所需的数据传输带宽为:

  1.5Mbps(视频格式的比特率)×10(摄像机的路数)= 15Mbps(上行带宽)

  即:采用D1视频格式各地方监控所需的网络上行带宽至少为15Mbps;

  720P(100万像素)的视频格式每路摄像头的比特率为2Mbps,即每路摄像头所需的数据传输带宽为2Mbps,10路摄像机所需的数据传输带宽为:

  2Mbps(视频格式的比特率)×10(摄像机的路数)= 20Mbps(上行带宽)

  即:采用720P的视频格式各地方监控所需的网络上行带宽至少为20Mbps;

  1080P(200万像素)的视频格式每路摄像头的比特率为4Mbps,即每路摄像头所需的数据传输带宽为4Mbps,10路摄像机所需的数据传输带宽为:

  4Mbps(视频格式的比特率)×10(摄像机的路数)= 40Mbps(上行带宽)

  即:采用1080P的视频格式各地方监控所需的网络上行带宽至少为40Mbps;

  监控中心:

  CIF视频格式的所需带宽:

  512Kbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=25600Kbps = 25Mbps(下行带宽)

  即:采用CIF视频格式监控中心所需的网络下行带宽至少25Mbps

  D1视频格式的所需带宽:

  1.5Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)= 75Mbps(下行带宽)

  即:采用D1视频格式监控中心所需的网络下行带宽至少75Mbps

  720P(100万像素)的视频格式的所需带宽:

  2Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和) = 100Mbps(下行带宽)

  即:采用720P的视频格式监控中心所需的网络下行带宽至少100Mbps

  1080P(200万像素)的视频格式的所需带宽:

  4Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和) = 200Mbps(下行带宽)

  即:采用1080P的视频格式监控中心所需的网络下行带宽至少200Mbps

  存储空间计算:

  码流大小(单位:kb/s;即:比特率÷8)×3600(单位:秒;1小时的秒数)×24(单位:小时;一天的时间长)×30(保存的天数)×50(监控点要保存摄像机录像的总数)÷0.9(磁盘格式化的损失10%空间)=所需存储空间的大小(注:存储单位换算1TB=1024GB; 1GB=1024MB; 1MB=1024KB)

  50路存储30天的CIF视频格式录像信息的存储空间所需大小为:

  64×3600×24×30×50÷0.9 = 8789.1GB≈9TB

  50路存储30天的D1视频格式录像信息的存储空间所需大小为:

  192×3600×24×30×50÷0.9 = 26367.2GB≈26TB

  50路存储30天的720P(100万像素)视频格式录像信息的存储空间所需大小为:

  256×3600×24×30×50÷0.9 = 35156.3GB≈35TB

  50路存储30天的1080P(200万像素)视频格式录像信息的存储空间所需大小为:

  512×3600×24×30×50÷0.9 = 70312.5GB≈69TB


(中国集群通信网 | 责任编辑:陈晓亮)
